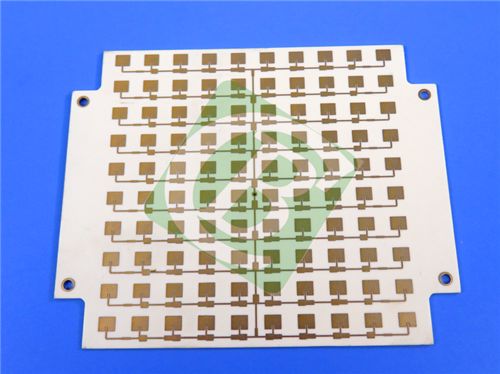

Nous vous présentons notre PCB rigide à haute fréquence à double couche, conçu avec précision en laminé RO4003C.Cette solution avancée de PCB offre des performances électriques exceptionnelles avec une traçabilité similaire à FR-4, ce qui en fait le choix idéal pour les stations de base cellulaires, les radars automobiles et les systèmes d'identification RF.
L'empilement de ce PCB est constitué de:
- Couche de cuivre 1: 35 μm (1 oz)
- Le noyau RO4003C: 0,406 mm (16 mil)
- Couche de cuivre 2: 35 μm (1 oz)
Détails des PCB
| Paramètre |
Spécification |
| Matériau de base |
Pour les produits de l'industrie |
| Nombre de couches |
2 couches |
| Dimensions du tableau |
38.8 mm x 52,4 mm (± 0,15 mm) |
| Traces/espace minimaux |
5/5 millilitres |
| Taille minimale du trou |
0.2 mm |
| Les voies aveugles |
Je ne veux pas. |
| Épaisseur du panneau fini |
0.5 mm |
| Poids cu fini |
1 oz (1,4 ml) |
| Via épaisseur de revêtement |
20 μm |
| Finition de surface |
Or par immersion |
| Le haut de la sérigraphie |
Noir |
| Vêtements de soie de fond |
Je ne veux pas. |
| Masque de soudure supérieur |
Je ne veux pas. |
| Masque de soudure inférieure |
Je ne veux pas. |
| Épreuves électriques |
Testé à 100% avant expédition |
Caractéristiques et avantages du matériau RO4003C
Propriétés diélectriques
Le stratifié RO4003C présente une constante diélectrique stable de 3,38 (± 0,05 à 10 GHz), fournissant une performance de signal constante pour les applications RF sensibles aux coûts.
Caractéristiques de faible perte
Avec un facteur de dissipation de 0,0027 à 10 GHz, RO4003C minimise les pertes d'énergie tout en conservant les avantages du traitement FR-4.
Performance thermique
Les valeurs de CTE pour RO4003C sont optimisées pour assurer la fiabilité:
- Axe X: 11 ppm/°C
- Axe Y: 14 ppm/°C
- Axe Z: 46 ppm/°C
Autres avantages
- Aucun traitement spécial n' est nécessaire
- Faible absorption de l'humidité (0,06%)
- Tg élevé > 280°C (536°F)
- Traitement standard FR-4
- Production en volume rentable
Applications typiques
- Les antennes de la station de base cellulaire
- Détecteurs radar automobiles
- Étiquettes d'identification RF
- Composants de la LNB par satellite
- Infrastructure sans fil
- Systèmes de communication au micro-ondes
Assurance qualité:
Test électrique à 100% (continuité/isolation)
Inspection optique automatisée (AOI)
Conforme à la norme IPC-6012 de classe 2
Matériaux conformes à la réglementation RoHS
Ensemble sans plomb compatible
Conclusion
Ce PCB RO4003C à deux couches offre un équilibre optimal entre les performances RF et l'efficacité de fabrication pour les applications à haut volume.Avec ses propriétés électriques de micro-ondes et ses avantages de traitement standard, il représente un excellent choix pour les ingénieurs qui développent des solutions sans fil rentables. L'équipe est disponible pour répondre à vos besoins spécifiques - contactez-nous aujourd'hui pour discuter de vos besoins ou passer une commande.
