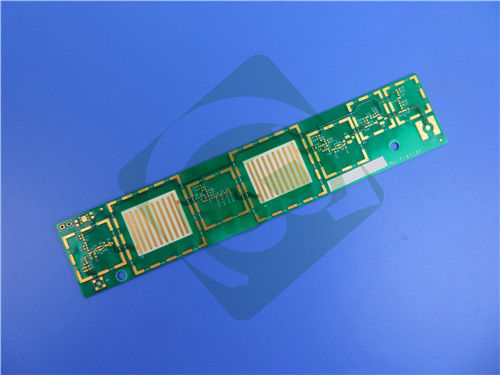

Découvrez notre circuit imprimé rigide double couche haute performance, fabriqué avec expertise en utilisant le matériau Rogers RO4725JXR. Il est conçu pour diverses applications haute fréquence et antennes où des performances fiables et une rentabilité sont cruciales, ce qui en fait un excellent choix pour les antennes de stations de base cellulaires et plus encore.
L'empilage de ce circuit imprimé est soigneusement conçu comme suit :
Couche_de_cuivre_1 : 35 μm
Noyau Rogers RO4725JXR : 0,78 mm (30,7 mil)
Couche_de_cuivre_2 : 35 μm
Détails du circuit imprimé
| Paramètre |
Spécification |
| Matériau de base |
RO4725JXR |
| Nombre de couches |
2 couches |
| Dimensions de la carte |
53 mm x 79 mm=1 PCS, +/- 0,15 mm |
| Trace/Espace minimum |
4/7 mils |
| Taille minimale des trous |
0,3 mm |
| Via borgnes |
Non |
| Épaisseur de la carte finie |
0,8 mm |
| Poids Cu fini |
1 oz (1,4 mils) couches externes |
| Épaisseur du placage des vias |
20 μm |
| Finition de surface |
Or par immersion |
| Sérigraphie supérieure |
Non |
| Sérigraphie inférieure |
Non |
| Masque de soudure supérieur |
Non |
| Masque de soudure inférieur |
Non |
| Tests électriques |
100 % testé avant expédition |
Composition des matériaux et avantage en termes de coûts
Les stratifiés de qualité antenne Rogers RO4725JXR à base d'hydrocarbures/céramique/verre tissé sont une alternative fiable et peu coûteuse aux stratifiés conventionnels à base de PTFE.
Compatibilité de traitement
Les systèmes de résine des matériaux diélectriques RO4725JXR fournissent les propriétés nécessaires pour des performances d'antenne idéales. Les stratifiés de qualité antenne RO4725JXR sont entièrement compatibles avec les traitements de soudure sans plomb conventionnels FR-4 et à haute température. Ces matériaux ne nécessitent pas le traitement spécial nécessaire sur les stratifiés traditionnels à base de PTFE pour la préparation des trous traversants plaqués. Les stratifiés RO4725JXR sont une alternative abordable aux matériaux d'antenne conventionnels à base de PTFE, permettant aux concepteurs d'optimiser les coûts et les performances.
Propriétés électriques et mécaniques
Les stratifiés RO4725JXR possèdent les propriétés mécaniques et électriques dont les concepteurs d'antennes ont besoin. Les stratifiés ont une constante diélectrique (Dk) de 2,55 et une tangente de perte (Df) de 0,0022 mesurée à 2,5 GHz lors de l'utilisation de LoPro ? Feuille EDC traitée inversée. Ces valeurs permettent aux concepteurs d'antennes d'obtenir des valeurs de gain substantielles tout en minimisant la perte de signal. Les matériaux sont disponibles avec une faible performance PIM démontrée, avec des valeurs supérieures à -160 dBc (signal de 43 dBm 1 900 MHz).
Principales caractéristiques
-Constante diélectrique de DK 2,55 +/-0,05 à 10 GHz/23 °C
-Facteur de dissipation de 0,0026 à 10 GHz/23 °C et 0,0022 à 2,5 GHz
-Excellent coefficient thermique de constante diélectrique +34 ppm/°C
-CTE adapté au cuivre avec un axe X de 13,9 ppm/°C, un axe Y de 19 ppm/°C, un axe Z de 25,6 ppm/°C
-Valeur Tg élevée de >280 °C
-Valeur PIM parfaite de -166 dBC
Avantages
-Diélectrique à faible perte avec feuille à profil bas
-Faible perte d'insertion
-Dk adapté aux offres d'antennes standard à base de PTFE
-Intermodulation passive réduite (PIM)
-Performances constantes du circuit
Où peut-il être utilisé ?
Les propriétés uniques du RO4725JXR rendent ce circuit imprimé adapté à une gamme d'applications :
-Antennes de stations de base cellulaires
-Conformité et disponibilité
Ce circuit imprimé répond aux normes strictes IPC-Class-2, garantissant une qualité et une fiabilité constantes. Le type d'illustration fourni est Gerber RS-274-X pour une intégration de production transparente.
Nous offrons une disponibilité mondiale, rendant ce circuit imprimé de haute qualité accessible aux ingénieurs et aux fabricants de toutes les régions.
Choisissez ce circuit imprimé pour une solution qui offre à la fois qualité et valeur.
