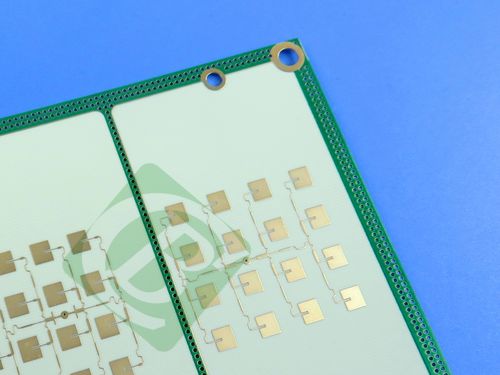

PCB Rogers RO4350B 16.6mil double face Finition ENEPIG

Découvrez notre circuit imprimé rigide double couche haute performance, fabriqué avec expertise en utilisant le matériau Rogers RO4350B. Il est conçu pour une variété d'applications haute fréquence et RF où des performances fiables et une rentabilité sont cruciales, ce qui en fait un excellent choix pour les stations de base cellulaires, les radars automobiles, et plus encore.

L'empilage de ce circuit imprimé est soigneusement conçu comme suit :

Couche_de_cuivre_1 : 35 µm

Noyau Rogers RO4350B : 0,422 mm (16,6 mil)

Couche_de_cuivre_2 : 35 µm

Détails du circuit imprimé

Qu'est-ce qui distingue le matériau RO4350B ?

Équilibre entre la composition du matériau et les performances

Les matériaux Rogers RO4350B sont des composites de verre tissé renforcé d'hydrocarbures/céramiques. Ils offrent un équilibre unique : des performances électriques proches du PTFE/verre tissé, tout en conservant la fabricabilité de l'époxy/verre.

Avantages de traitement et de coût

Les stratifiés RO4350B offrent un contrôle précis de la constante diélectrique (Dk) et maintiennent de faibles pertes, tout en utilisant les mêmes méthodes de traitement que l'époxy/verre standard. Ils sont disponibles à une fraction du coût des stratifiés micro-ondes conventionnels et éliminent le besoin de traitements spéciaux des trous traversants ou de procédures de manipulation requises par les matériaux à base de PTFE. De plus, ils sont classés UL 94 V-0, ce qui les rend adaptés aux dispositifs actifs et aux conceptions RF haute puissance.

Avantages de la stabilité thermique

Le coefficient de dilatation thermique (CTE) du RO4350B offre des avantages clés :

Son coefficient de dilatation est similaire à celui du cuivre, assurant une excellente stabilité dimensionnelle, ce qui est essentiel pour les constructions de cartes multicouches à diélectrique mixte.

Le faible CTE de l'axe Z garantit une qualité fiable des trous traversants plaqués, même dans les applications de choc thermique sévères.

Avec une Tg de >280 °C (536 °F), ses caractéristiques d'expansion restent stables sur toute la plage des températures de traitement des circuits.

Principales caractéristiques

-Constante diélectrique de DK 3,48 +/-0,05 à 10 GHz/23 °C

-Facteur de dissipation de 0,0037 à 10 GHz/23 °C

-Conductivité thermique 0,69 W/m/°K

-CTE de l'axe X de 10 ppm/°C, CTE de l'axe Y de 12 ppm/°C, CTE de l'axe Z de 32 ppm/°C

-Valeur Tg élevée de >280 °C

-Faible absorption d'eau de 0,06 %

-Classé UL 94 V-0

Avantages

-Idéal pour les constructions de cartes multicouches (MLB)

-Procédés comme le FR-4 à moindre coût de fabrication

-Excellente stabilité dimensionnelle

-Prix compétitif

Où peut-il être utilisé ?

Les propriétés uniques du RO4350B rendent ce circuit imprimé adapté à une gamme d'applications :

-Antennes et amplificateurs de puissance de stations de base cellulaires

-Balises d'identification RF

-Radars et capteurs automobiles

-LNB pour satellites de diffusion directe

-Conformité et disponibilité

Ce circuit imprimé répond aux normes strictes IPC-Class-2, garantissant une qualité et une fiabilité constantes. Le type d'illustration fourni est Gerber RS-274-X pour une intégration de production transparente.

Nous offrons une disponibilité mondiale, rendant ce circuit imprimé de haute qualité accessible aux ingénieurs et aux fabricants de toutes les régions.

Choisissez ce circuit imprimé pour une solution qui offre à la fois qualité et valeur.
