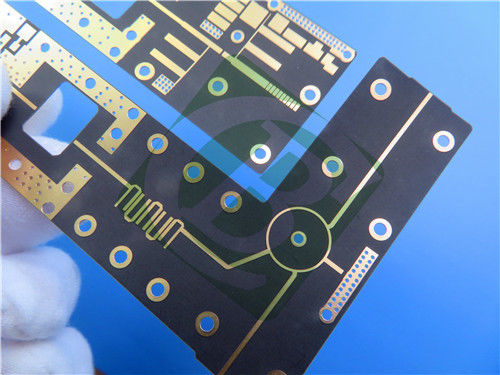

Nous vous présentons notre PCB rigide à double couche haute performance, méticuleusement construit avec du matériel Rogers RT/duroïde 5880.Adapté à des scénarios de haute fréquence exigeants où des caractéristiques électriques constantes et des pertes minimales sont essentielles, il devient un choix privilégié pour les systèmes radar, les applications d'ondes millimétriques, et au-delà.
Construction et spécifications du PCB
L'empilement de ce PCB est pensé comme suit:
Couche de cuivre_1: 35 μm
NT1duroïde 5880: 0,381 mm (15mil)
Couche de cuivre_2: 35 μm
Détails des PCB
| Paramètre |
Spécification |
| Matériau de base |
NT1département d'État |
| Nombre de couches |
2 couches |
| Dimensions du tableau |
135 mm x 105 mm = 3Types = 3PCS, +/- 0,15 mm |
| Traces/espace minimaux |
30,9/3,9 millilitres |
| Taille minimale du trou |
0.3 mm |
| Les voies aveugles |
Je ne veux pas. |
| Épaisseur du panneau fini |
0.45 mm |
| Poids cu fini |
1 oz (1,4 ml) |
| Via épaisseur de revêtement |
20 μm |
| Finition de surface |
Or par immersion |
| Le haut de la sérigraphie |
Blanc |
| Vêtements de soie de fond |
Je ne veux pas. |
| Masque de soudure supérieur |
Verte |
| Masque de soudure inférieure |
Je ne veux pas. |
| Épreuves électriques |
Testé à 100% avant expédition |
Qu'est-ce qui distingue le matériel RT/duroïde 5880?
Les stratifiés à haute fréquence Rogers RT/duroid 5880 sont des composites PTFE renforcés de microfibres de verre, conçus pour des applications de circuits à rayures et à microstripes précises.Les microfibres orientées aléatoirement contribuent à une uniformité exceptionnelle de la constante diélectrique, qui reste cohérent sur tous les panneaux et stable sur une large plage de fréquences.alors que sa constante diélectrique est de 2.2 +/- 0,02 à 10 GHz/23°C améliore encore ses performances électriques.
En termes de traitement et de durabilité, les stratifiés RT/duroïde 5880 sont faciles à couper, à cisailler et à façonner à la machine.utilisés couramment pour la gravure de circuits imprimés ou pour le placage des bords et des trousLes caractéristiques clés supplémentaires comprennent un coefficient de température de la constante diélectrique (TCDk) de -125 ppm/°C, une faible absorption d'humidité de 0,02%, une CTE sur l'axe X de 31 ppm/°C,L'axe Y de 48 ppm/°C et l'axe Z de 237 ppm/°C, Td 500 °C TGA, classification UL 94-V0, compatibilité sans plomb et propriétés isotrope.
Les avantages
- Propriétés électriques uniformes sur une large plage de fréquences
- Facile à couper, à tondre et à usiner
- Résistant aux solvants et aux réactifs utilisés pour la gravure ou le placage des bords et des trous
- Idéal pour les environnements à forte humidité
- Un matériel bien établi.
- La perte électrique la plus faible pour le PTFE renforcé
Où peut- on l'utiliser?
Les propriétés uniques du RT/duroïde 5880 rendent ce PCB adapté à un large éventail d'applications:
- Antennes à large bande pour les compagnies aériennes commerciales
- Circuits à micro-bandes et à lignes
- Applications pour les ondes millimétriques
- Des systèmes radar.
- Systèmes de guidage
- Antennes radio numériques point à point
Conformité et disponibilité
Ce circuit imprimé est conforme aux normes strictes IPC-Classe 2, garantissant une qualité et une fiabilité constantes.
Nous fournissons une disponibilité mondiale, assurant que ce PCB de haute qualité est accessible aux ingénieurs et aux fabricants de toutes les régions.
Optez pour ce PCB pour une solution qui excelle en qualité et en valeur.
