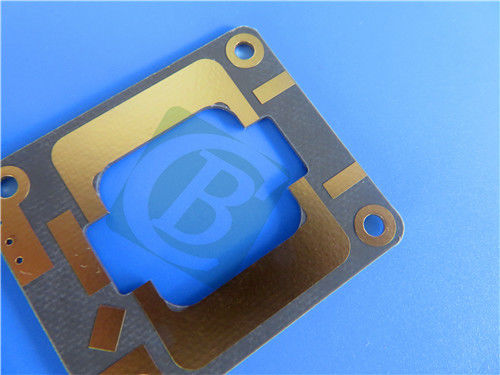

Circuit imprimé 2 couches avec substrats RT duroid 6202, épaisseur 0,127 mm

Nous vous présentons notre PCB rigide à haute performance à deux couches, méticuleusement fabriqué avec du matériel Rogers RT/duroïde 6202, adapté à des scénarios où une faible perte et une faible constante diélectrique sont cruciales.ce qui en fait un choix remarquable pour les antennes à réseau phasé, systèmes radar, et plus encore.

Construction de ce PCB

L'empilement de ce PCB est conçu avec soin:

Couche de cuivre_1: 35 μm

Résistance à la combustion:

Couche de cuivre_2: 35 μm

Détails des PCB

Les avantages du matériel RT/duroïde 6202

Composition du matériau et caractéristiques essentielles

Rogers RT/duroid 6202 les matériaux de circuit à haute fréquence sont des stratifiés à faible perte et à faible constante diélectrique, avec un renforcement de verre tissé limité.Ils fournissent les propriétés électriques et mécaniques nécessaires pour concevoir des structures micro-ondes complexes qui sont à la fois mécaniquement fiables et électriquement stables.

Stabilité dimensionnelle et facilité de fabrication

Grâce à l'ajout d'un renforcement de verre tissé limité, une excellente stabilité dimensionnelle (0,05 à 0,07 mils/pouce) est obtenue.Cela élimine souvent le besoin de double gravure pour répondre à des tolérances de position serrées.

Principales caractéristiques électriques et physiques

Les caractéristiques notables comprennent une constante diélectrique (Dk) allant de 2,94 ± 0,04 à 3,06 ± 0,04 (en fonction de l'épaisseur) à 10 GHz / 23 °C. Les stratifiés ont un Dk de 3,06 ± 0.04, les stratifiés 0,010 ̊ et 0,015 ̊ 3,02 ± 0.04, et laminés ≥ 0,020 ‰ 2,94 ± 0.04Il a également un facteur de dissipation de 0,0015 à 10 GHz/23°C, un faible coefficient thermique de Dk à 5 ppm/°C (plus de -50 à +150°C à 10 GHz),et un coefficient de dilatation thermique (-55 à 288 °C) de 15 ppm/°C pour les axes X et YIl est également doté d'un Td de 500 °C TGA, d'une conductivité thermique de 0,68 W/m/k, d'une absorption d'humidité de 0,04%, et d'une cote UL 94-V0.

Les principaux avantages

- Une faible perte assure des performances de haute fréquence de premier ordre

- Le coefficient de dilatation correspond au cuivre

-Excellentes propriétés électriques et mécaniques

- Rétrécissement minimal de l'écorce

Applications typiques

Les propriétés distinctes du RT/duroïde 6202 rendent ce PCB parfait pour:

- Antennes à plage de phases

- Systèmes radar au sol et aéroportés

- Antennes du système de positionnement global

- Des arrière-plans.

- Évitement des collisions dans les compagnies aériennes commerciales

- Réseaux de formation de faisceaux

Conformité et disponibilité mondiale

Ce circuit imprimé répond aux normes strictes IPC-Classe-2, garantissant une qualité et une fiabilité constantes.

Nous offrons une disponibilité mondiale, assurant aux ingénieurs et aux fabricants partout dans le monde l'accès à ce PCB de haute qualité.

Conclusion

RT/duroid 6202 PCB combine une faible perte, des performances électriques stables et une fiabilité mécanique, ce qui en fait un excellent choix pour diverses applications à haute fréquence.Avec ses propriétés matérielles supérieures et sa conception réfléchieOptez pour ce PCB pour une solution équilibrant performance et fiabilité.
