2-couche Rogers RT durouide 6010.2LM PCB 75mil épaisseur
  • Nom

2-couche Rogers RT durouide 6010.2LM PCB 75mil épaisseur

Nombre De Pièces: 1 pièces
Prix: USD9.99-99.99
Emballage Standard: Sacs à vide + cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Détails Informations
Description du produit
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-332.V1.0
Matériau de base:
Rogers RT/duroid 6010.2LM
Nombre de couches:
2 couches
Épaisseur de PCB:
2,0 mm
Taille du PCB:
45,4 mm x 31,8 mm (1 pièce) ± 0,15 mm
Écran à soigneux:
Blanc
Masque de soudure:
Non
Poids en cuivre:
1 once (1,4 mils / 35 μm)
Finition superficielle:
Immersion Silver
Mettre en évidence:

Rogers RT duréide 6010.2LM PCB

,

Carte PCB Rogers à 2 couches

,

Un PCB Rogers de 75 mm d'épaisseur.

Description du produit
2-couche Rogers RT durouide 6010.2LM PCB 75mil épaisseur
Ce PCB à deux couches de haute fiabilité est construit avec le Rogers RT/duroïde 6010.2LM - un composite PTFE en céramique haut de gamme optimisé pour les circuits électroniques et micro-ondes nécessitant une constante diélectrique élevée (Dk) et une perte minimaleConçu pour permettre une conception compacte tout en assurant des performances constantes,il répond aux normes de qualité IPC-Classe-2 et est idéal pour les applications de bande X et inférieures où l'efficacité spatiale et l'intégrité du signal sont essentielles.
Spécification des PCB
Paramètre Détails
Matériau de base Rogers RT/duroïde 6010.2LM (noyau composite céramique-PTFE)
Nombre de couches PCB rigide à deux couches
Dimensions du tableau 450,4 mm x 31,8 mm (1 pièce) ± 0,15 mm
Traces/espace minimaux 4/5 millilitres
Taille minimale du trou 0.3 mm
Par type Pas de voies aveugles (seulement des voies à trous)
Épaisseur du panneau fini 2.0 mm
Poids du cuivre fini (couches extérieures) 1 oz (équivalent à 1,4 mils / 35 μm par couche)
Via épaisseur de revêtement 20 μm
Finition de surface L'immersion en argent (améliore la conductivité, assure un soudage fiable)
Filtres à soie En haut: Blanc; en bas: Non
Masque de soudure En haut: Non; en bas: Non
Assurance qualité Test électrique à 100% avant expédition
Détails de l'empilement de PCB
Type de couche Matériel/description Épaisseur
Couche de cuivre 1 (extérieure) Copper conducteur (finition) 35 μm (1 oz)
Noyau diélectrique Rogers RT/duroïde 6010.2LM 1.905 mm (75 mils)
Couche de cuivre 2 (extérieure) Copper conducteur (finition) 35 μm (1 oz)
Les résultats de l'analyse sont publiés dans le rapport annuel annuel de l'équipe de recherche.
Rogers RT/duroid 6010.2LM est un stratifié composite en céramique-PTFE spécialisé conçu pour les circuits à haute fréquence qui exigent à la fois une constante diélectrique élevée et une faible perte. Its formulation enables significant circuit size reduction (critical for space-constrained systems) while maintaining tight control over Dk and thickness--ensuring repeatable performance across production runsLe matériau présente également une stabilité thermique et mécanique exceptionnelle, y compris une faible expansion de l'axe Z.en le rendant compatible avec des conceptions fiables de trous traversés plaqués (même pour l'échelle à plusieurs couches).

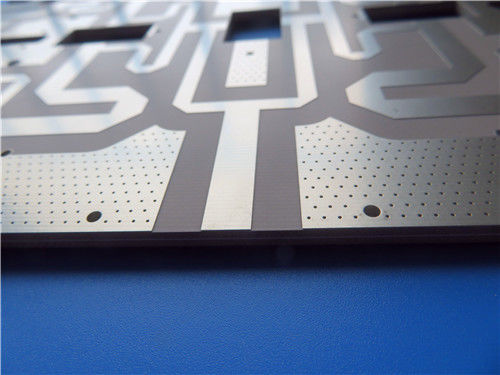

2-couche Rogers RT durouide 6010.2LM PCB 75mil épaisseur 0
Principales caractéristiques du matériel
Spécification Valeur
Type de matériau Composite céramique-PTFE
Constante diélectrique (Dk) 10.2 ± 0,25 à 10 GHz
Facteur de dissipation (tanδ) 0.0023 à 10 GHz
Température de décomposition (Td, TGA) 500 °C
Absorption de l'humidité 00,01 pour cent
Coefficient de dilatation thermique (CTE) L'axe X: 24 ppm/°C; l'axe Y: 24 ppm/°C; l'axe Z: 47 ppm/°C
Conductivité thermique 00,86 W/mK
Indice de flammabilité Le produit doit être présenté sous la forme suivante:
Principaux avantages
  • Permet la conception de circuits compacts:Avec un Dk élevé de 10.2, le matériau réduit considérablement l'empreinte des PCB - idéal pour les micro-ondes et les systèmes électroniques à espace restreint.
  • Optimisé pour l'intégrité du signal à basse fréquence:Le facteur de dissipation ultra-faible (0,0023) assure une atténuation minimale du signal, ce qui le rend parfait pour les applications opérant à la bande X et en dessous.
  • Compatibilité multi-couches fiable:Le faible CTE de l'axe Z (47 ppm/°C) empêche la contrainte thermique sur les trous placés, assurant une fiabilité à long terme même lors de l'échelle vers des conceptions multicouches.
  • Résistance à l'humidité:Une absorption d'humidité proche de zéro (0,01%) élimine la perte ou la dégradation du signal liée à l'humidité, même dans des environnements hostiles ou humides.
  • Qualité de production constante:Un contrôle strict de l'épaisseur et de la Dk (±0,25) garantit des performances uniformes sur tous les PCB, réduisant la variabilité de la production et améliorant la fiabilité du système final.
Applications typiques
Ce PCB est conçu pour des systèmes hautes performances et économes en espace, notamment:
  • Antennes à patch
  • Systèmes de communication par satellite
  • Amplificateurs de puissance
  • Systèmes d'évitement de collision des aéronefs
  • Systèmes d'alerte par radar au sol
2-couche Rogers RT durouide 6010.2LM PCB 75mil épaisseur 1
