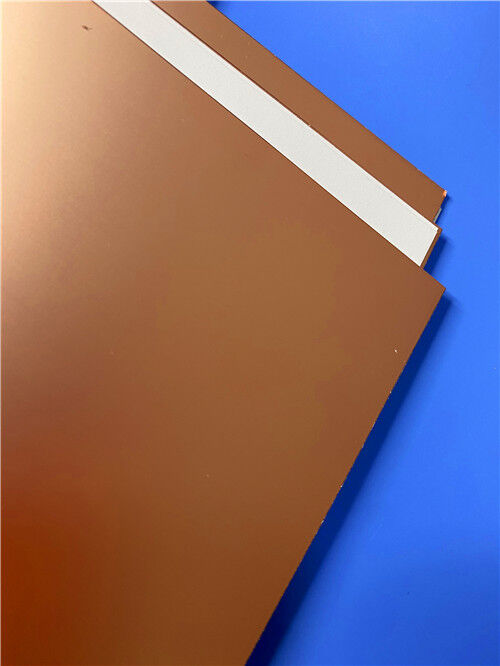

Laminat plaqué au cuivre à haute fréquence CuClad 217

Les stratifiés CuClad® sont des matériaux composites composés de fibre de verre tissée et de polytétrafluoroéthylène (PTFE), conçus spécifiquement pour être déployés comme substrats de circuits imprimés (PCB). En régulant avec précision le rapport fibre de verre/PTFE, les stratifiés CuClad offrent un portefeuille de produits diversifié : allant des variantes avec une constante diélectrique et une tangente de perte ultra-faibles aux grades hautement renforcés optimisés pour une stabilité dimensionnelle améliorée.

Comparé aux stratifiés PTFE renforcés de fibre de verre non tissée de constantes diélectriques équivalentes, le renforcement en fibre de verre tissée des produits CuClad confère une stabilité dimensionnelle supérieure. Le processus de revêtement PTFE constant et étroitement contrôlé appliqué au tissu de fibre de verre permet à Rogers de fournir des stratifiés avec un plus large éventail d'options de constante diélectrique, ainsi qu'une uniformité de constante diélectrique améliorée par rapport aux alternatives renforcées de fibre de verre non tissée comparables. Ces attributs de performance positionnent CuClad comme une solution matérielle privilégiée pour la fabrication de filtres, de coupleurs et d'amplificateurs à faible bruit.

Une caractéristique déterminante des stratifiés CuClad est leur construction en couches croisées : des couches successives de plis de fibre de verre revêtus de PTFE sont orientées à 90° les unes par rapport aux autres. Cette conception unique assure une véritable isotropie électrique et mécanique sur le plan XY—une caractéristique exclusive aux stratifiés CuClad qu'aucun autre stratifié PTFE renforcé de fibre de verre tissée ou non tissée sur le marché ne peut égaler. Pour certaines applications d'antennes réseau phasées, les concepteurs ont vérifié que ce niveau d'isotropie est une condition préalable critique à la performance.

CuClad 217 (avec une constante diélectrique Er de 2,17–2,20) tire parti d'un faible rapport fibre de verre/PTFE pour obtenir la constante diélectrique et le facteur de dissipation minimum parmi tous les stratifiés PTFE renforcés de fibre de verre. Combinées, ces propriétés facilitent des vitesses de propagation du signal plus rapides et des rapports signal/bruit élevés.

Caractéristiques et avantages
-Structure en fibre de verre tissée en couches croisées, avec des plis alternés orientés à 90° les uns par rapport aux autres
-Rapport PTFE/verre élevé
-Uniformité de la constante diélectrique supérieure par rapport aux stratifiés renforcés de fibre de verre non tissée comparables
-Isotropie électrique et mécanique dans le plan XY
-Très faible perte de signal
-Idéal pour les circuits sensibles aux variations de la constante diélectrique (Er)

Applications typiques
-Systèmes électroniques militaires (y compris les radars, les contre-mesures électroniques (ECM) et les mesures de soutien électronique (ESM))
-Composants micro-ondes (tels que les amplificateurs à faible bruit (LNA), les filtres et les coupleurs)
