PCB en cuivre lourd à 8 couches TU-865 (TG180/TG200) sans halogène

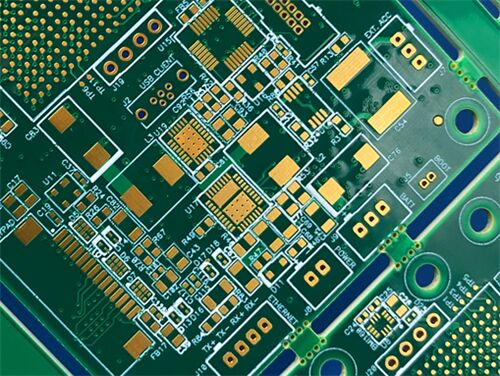

Ce PCB est un circuit imprimé en cuivre lourd à 8 couches construit avec un substrat sans halogène TU-865 à haute Tg. Doté d'une finition extrême en cuivre de 10 oz (350 μm) sur chaque couche et d'une épaisseur totale de carte de 4,5 mm, ce PCB en cuivre ultra-épais offre une capacité de transport de courant et des performances de dissipation thermique exceptionnelles. Il adopte un masque de soudure vert double face avec une sérigraphie blanche et une finition de surface dorée par immersion de qualité supérieure. Équipée de technologies de fabrication complexes, notamment des vias enterrés, des vias borgnes, des trous semi-découpés et des vias conducteurs remplis de pâte de cuivre, cette carte multicouche rigide est conçue pour les environnements industriels difficiles et les applications d'alimentation à courant élevé telles que l'électronique automobile, les alimentations de serveur et l'infrastructure de station de base.

PCBSpécifications

Format des illustrations et norme de conformité

Format de l'illustration : Fourni en Gerber RS-274-X, norme industrielle universelle pour une fabrication précise du cuivre lourd.

Norme de qualité : conforme à la classe IPC-2, adapté au fonctionnement ininterrompu à long terme des équipements électriques industriels.

Disponibilité : Service d'expédition mondial pour soutenir les projets internationaux d'approvisionnement industriel et automobile.

Introduction du substrat TU-865

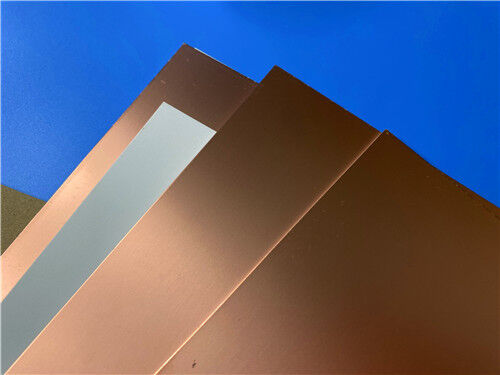

Le TU-865 est un stratifié FR-4 sans halogène haute performance composé de résine époxy et de tissu de verre E, développé pour les environnements industriels difficiles et les applications électroniques de haute fiabilité. Avec une Tg maximale jusqu'à 200 ℃, ce matériau à perte moyenne intègre des composés de phosphore et d'azote pour atteindre le grade ignifuge UL94V-0 sans additifs d'halogène, d'antimoine et de phosphore rouge. Compatible avec le processus d'inspection AOI et doté de caractéristiques de blocage des UV, le TU-865 s'adapte parfaitement aux lignes de production industrielles automatisées.

Associé au préimprégné TU-865P dédié, ce matériau prend en charge une stratification multicouche complexe. Il présente un faible coefficient de dilatation thermique, un taux d’absorption d’humidité ultra-faible, une résistance chimique exceptionnelle et une stabilité dimensionnelle supérieure. Le TU-865 offre une excellente capacité anti-migration CAF et une forte tolérance pour les cycles thermiques de brasage sans plomb, ce qui le rend idéal pour les produits nécessitant un assemblage répété à haute température et une résistance environnementale extrême.

Matériel cléFonctionnalités

Avantages clés

Le substrat sans halogène à haute Tg TU-865 offre des avantages irremplaçables pour les PCB de puissance en cuivre lourd :

Formule écologique : sans halogène, sans antimoine et sans phosphore rouge, conforme aux normes mondiales de protection de l'environnement

La propriété Tg ultra élevée résiste à la déformation thermique lors de plusieurs processus de brasage à haute température

Le faible coefficient de dilatation thermique garantit une dimension stable sous des cycles de température sévères

Excellente résistance à l'humidité et aux produits chimiques, s'adapte aux environnements de travail complexes et difficiles

La puissante résistance CAF empêche efficacement la défaillance par corrosion des filaments anodiques conducteurs

Compatibilité parfaite avec les procédés d'assemblage sans plomb pour une fabrication industrielle standardisée

Applications typiques

Ce PCB TU-865 en cuivre lourd de 10 onces à 8 couches est largement utilisé dans les domaines industriels de haute puissance et de haute fiabilité :

Systèmes électroniques automobiles et modules de commande de véhicules pour environnements difficiles

Cartes d'alimentation pour serveur haute puissance et unités de gestion du stockage d'énergie

Fond de panier d'alimentation pour équipements de télécommunications et stations de base cellulaires

Équipement industriel de contrôle de courant fort et circuits d'onduleur haute puissance

Tableaux de commande industriels d'automatisation nécessitant un fonctionnement continu à long terme
