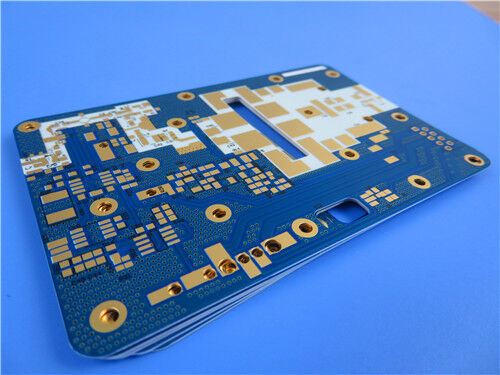

PCB RO4730G3 2 couches 20mil Épaisseur Vernis bleu Sérigraphie blanche

Ce PCB est une carte de circuit imprimé rigide à haute fréquence à 2 couches utilisantPour les appareils à combustion, un stratifié de qualité supérieure conçu pour les applications haute fréquence. Il tire parti de la constante diélectrique stable du matériau et de son faible facteur de dissipation pour assurer une intégrité supérieure du signal,offrant une faible perte de signal et des performances constantes, ce qui est essentiel pour les antennes des stations de base cellulaires et une efficacité fiable des communications.

Détails de la construction des PCB

Pièces de PCB-à la hauteur

Artwork, norme de qualité et disponibilité

En termes d'art, de qualité et de disponibilité,le PCB est fourni avec des illustrations au format Gerber RS-274-X, une norme de l'industrie pour la fabrication de PCB qui assure la compatibilité avec la plupart des équipements de production traditionnelsLe PCB répond à la norme de qualité IPC-Class-2, une référence largement acceptée qui garantit des performances et une qualité de fabrication constantes.en le rendant adapté à des projets internationaux.

Introduction au matériel RO4730G3 de Rogers

Rogers RO4730G3 est un stratifié de qualité antenne avec une indication d'inflammabilité UL 94 V-0, composé d'hydrocarbures, de céramique et de verre tissé.alternative rentable aux stratifiés traditionnels à base de PTFE, avec des systèmes de résine qui fournissent les propriétés clés nécessaires pour une performance optimale de l'antenne. Entièrement compatible avec le traitement FR-4 standard et la soudure sans plomb à haute température,RO4730G3 élimine la nécessité d'une préparation spéciale de trous traversés (PTH) qui est requise pour les matériaux PTFE classiquesCela en fait un choix économique pour les applications d'antenne, permettant aux concepteurs d'équilibrer efficacement les performances et les coûts.

Principales caractéristiques du matériau RO4730G3 de Rogers

Avantages du matériau RO4730G3 de Rogers

-Diélectrique à faible perte associé à une feuille de profil bas, ce qui réduit l'intermodulation passive (PIM) et minimise les pertes d'insertion.

- Remplisseur unique et structure de microsphère fermée, offrant une faible densité et une réduction de poids de 30% par rapport aux alternatives PTFE/Vitre.

- faible CTE de l'axe Z (< 30 ppm/°C) et Tg élevé (> 280°C), offrant une plus grande souplesse de conception et compatibilité avec les processus d'assemblage automatisés.

- bas TCDk (< 40 ppm/°C), assurant des performances de circuit cohérentes dans des conditions de température variables.

- Système de résine thermodurcissable spécialisé et remplisseur, offrant un TCDk faible, une valeur de 3,0 Dk, une facilité de fabrication et une capacité de procédé à trous placés (PTH).

- environnementalement durable, compatible avec le traitement sans plomb et conforme aux normes RoHS.

Applications typiques

Grâce à ses excellentes performances électriques et à son rapport coût-efficacité, ce PCB est spécialement conçu pour être utilisé dans:

- Les antennes de la station de base cellulaire

Conclusion

Ce circuit imprimé rigide à deux couches, fabriqué à partir de stratifié de qualité d'antenne RO4730G3 de Rogers, combine des performances électriques élevées, une rentabilité et une fabrication fiable.

Les avantages inhérents du RO4730G3 de Rogers, y compris une faible perte diélectrique, un Dk stable, une conception légère et une compatibilité sans plomb, renforcent la compétitivité des PCB.En tant qu'alternative rentable aux stratifiés traditionnels en PTFE, il est bien adapté aux antennes de stations de base cellulaires et à d'autres applications à haute fréquence, avec une disponibilité mondiale pour répondre aux besoins des projets mondiaux.
