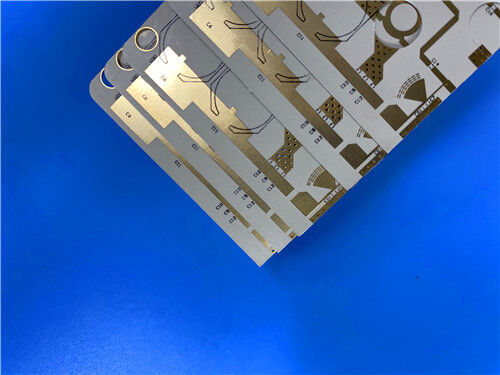

PCB Rogers TMM13i 2 couches 15mil Noir Sérigraphie

Ce PCB rigide à deux couches haute performance est fait deRésistant à l'humidité, un composite céramique-polymère thermoset isotrope à micro-ondes, conçu pour des applications fiables de bande à travers-trous et de bande à micro-trous, il tire parti du Dk isotrope du matériau,avantages du PTFE en céramique, et la compatibilité des processus de substrat doux, offrant des performances électriques et mécaniques stables pour les utilisations de RF, de micro-ondes et de communication par satellite.

Détails de la construction des PCB

Accumulation de PCB

Artwork, norme acceptée et disponibilité

Les illustrations de ce PCB sont fournies dans le format Gerber RS-274-X, la norme de l'industrie pour la fabrication de PCB.

Le PCB est conforme à la norme acceptée IPC-Class-2, un point de référence mondialement reconnu garantissant des performances électriques constantes, une qualité de fabrication fiable,et le respect des exigences de l'industrie pour les applications micro-ondes.

En outre, ce PCB est disponible dans le monde entier, répondant aux besoins des clients internationaux et des projets de circuits RF/micro-ondes dans le monde entier.

Introduction au matériel Rogers TMM13i

Le matériau de micro-ondes isotrope thermoset Rogers TMM13i est un composite polymère céramique thermoset spécialement conçu pour une fiabilité élevée dans les applications de bande à travers les trous et les micro-bandesIl est doté d'une constante diélectrique isotrope (Dk) et intègre les propriétés avantageuses des substrats céramiques et PTFE,tout en permettant la commodité des méthodes de traitement du substrat molle, en simplifiant la fabrication tout en maintenant des performances élevées..

Principales caractéristiques du matériau Rogers TMM13i

Principaux avantages du matériel Rogers TMM13i

- Des propriétés mécaniques supérieures résistent à la glissade et au flux de froid, assurant une stabilité structurelle à long terme.

- Résistant aux produits chimiques, réduisant les dommages pendant la fabrication et augmentant le rendement.

- Élimine le besoin de traitement au napthanate de sodium avant le revêtement sans électro, simplifiant les processus de fabrication.

- basé sur une résine thermodurcissable, permettant une reliure fiable pour des ensembles électroniques de haute fiabilité.

Applications typiques

Tirant parti de sa fiabilité élevée, de son Dk isotrope et de ses excellentes propriétés mécaniques/électriques, ce PCB est spécialement conçu pour les applications suivantes:

- Des testeurs de puces.

- Polarisateurs diélectriques et lentilles

- Filtres et accouplements

- Circuits RF et micro-ondes

- Systèmes de communication par satellite

Conclusion

Fabriqué à partir de matériaux isotropiques Rogers TMM13i à micro-ondes,Cette carte de circuit imprimé à 2 couches (PCB) offre une fiabilité élevée et des performances constantes pour la ligne de bande à trous plaqués, micro-bandes et autres applications exigeantes de radiofréquence (RF) et de micro-ondes.

Les principaux avantages du Rogers TMM13i1 comprennent sa constante diélectrique isotrope (Dk), le coefficient de dilatation thermique (CTE) correspondant au cuivre, la compatibilité des procédés sans plomb,et résistance aux produits chimiques ̇ établir ce PCB comme une solution très fiable, des applications de conception de micro-ondes de haute fiabilité.
