Ce PCB est une carte rigide à double face (2 couches) de haute performance, construite en stricte conformité avec les spécifications pertinentes afin d'assurer une fonctionnalité fiable et des performances stables.Résistant à l'humiditématériau isotrope thermoset pour micro-ondes comme matériau de base, adapté à diverses applications à haute fréquence nécessitant d'excellentes propriétés diélectriques et fiabilité.
Spécification des PCB
| Nom de l'article |
Détails |
| Matériau de base |
Résistant à l'humidité |
| Nombre de couches |
à double face (2 couches, pas de voies aveugles) |
| Dimensions du tableau |
1020,8 mm x 59 mm par pièce, avec une tolérance de +/- 0,15 mm |
| Traces/espace minimaux |
5/6 millilitres |
| Taille minimale du trou |
0.25 mm |
| Épaisseur du panneau fini |
0.5 mm |
| Poids du cuivre fini |
1 oz (1,4 ml) pour les couches extérieures |
| Via épaisseur de revêtement |
20 μm |
| Finition de surface |
Plaqué en or pur (sans nickel) |
| Filtres à soie |
Aucune sérigraphie sur les couches supérieure et inférieure |
| Masque de soudure |
Pas de masque de soudure sur les couches supérieure et inférieure |
| Contrôle de la qualité |
100% Essai électrique effectué avant expédition |
Pièces de PCB-à la hauteur
| Couche |
Les spécifications |
| Couche de cuivre 1 |
35 μm |
| Résistance à la combustion |
0.381 mm (15 mil) de substrat du noyau |
| Couche de cuivre 2 |
35 μm |
Les œuvres d'art et les normes de qualité
Type de dessin fourni: Gerber RS-274-X, qui est reconnu comme la norme mondiale de l'industrie pour la fabrication de PCB.
Norme de qualité: IPC-Class-2, une référence de qualité largement adoptée formulée par l'Association Connecting Electronics Industries (IPC) pour les circuits imprimés.
Disponibilité
Ce PCB est disponible pour l'expédition mondiale afin de répondre aux divers besoins des projets mondiaux.

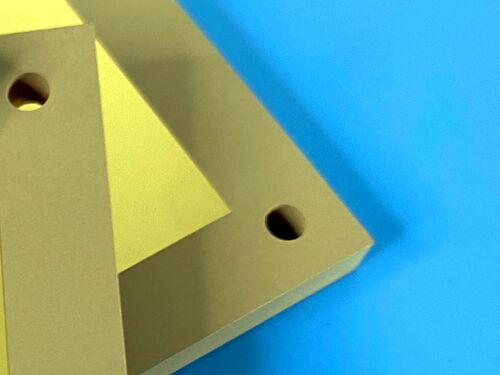

Introduction au matériau de base Rogers TMM10i
Rogers TMM10i est un composite polymère céramique thermodurcissable conçu pour une fiabilité à travers-trous plaquée élevée dans les applications de bande et de micro-bande.Le matériau à micro-ondes TMM10i a une constante diélectrique isotrope (Dk)Comme les autres matériaux de la série TMM, TMM10i combine de nombreuses caractéristiques souhaitables des substrats céramiques et PTFE, avec la facilité des techniques de traitement des substrats mous.
Principales caractéristiques du matériau Rogers TMM10i
| Principales caractéristiques |
Spécifications et descriptions |
| Constante diélectrique (Dk) |
90,80 +/- 0.245 |
| Facteur de dissipation |
00,0020 à 10 GHz |
| Coefficient thermique de Dk |
-43 ppm/°K |
| Coefficient de dilatation thermique (CTE) |
Pour le cuivre: x=19 ppm/K, y=19 ppm/K, z=20 ppm/K |
| Température de décomposition (Td) |
425 °C (TGA) |
| Conductivité thermique |
00,76 W/mk |
| Plage d'épaisseur disponible |
00,0015 à 0,500 pouces +/- 0,0015 ′′ |
Avantages de l'utilisation du matériel Rogers TMM10i
- Propriétés mécaniques résistantes à la glissade et au flux de froid, maintenant l'intégrité structurelle au fil du temps
- Résistant aux produits chimiques de transformation, réduisant les dommages lors de la fabrication de PCB
- le matériau ne nécessite pas de traitement au napthane de sodium avant le revêtement sans électro
- basé sur une résine thermodurcissable, permettant une reliure fiable du fil
- Assure des performances fiables de liaison de fil
Applications typiques
- Circuits RF et micro-ondes
- Amplificateurs et combinateurs de puissance
- Filtres et couples
- Systèmes de communication par satellite
-Antennes de systèmes de positionnement global (GPS)
- Coupez les antennes.
- Polarisateurs diélectriques et lentilles
- Des testeurs de puces.
Conclusion
Ce PCB démontre d'excellentes performances à haute fréquence, une stabilité structurelle fiable et une fabrication supérieure,qui sont attribuées aux propriétés exceptionnelles du matériau Rogers TMM10i et aux procédures rigoureuses de contrôle de la qualité.
These characteristics make it an ideal choice for global manufacturers seeking a cost-effective and reliable solution for high-frequency and precision electronic projects—particularly those involving RF and microwave devices that require consistent performance, une large accessibilité et une compatibilité avec les flux de travail de production standard.
