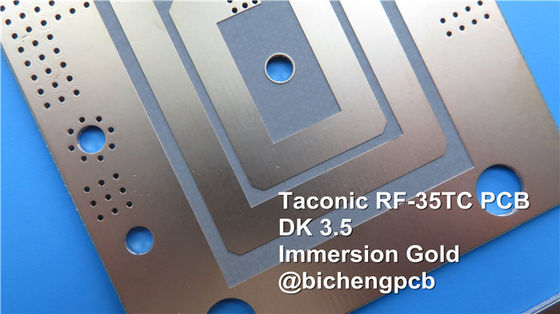

RF-35TC 0,8 mm carte de PCB RF

Nombre De Pièces:	1pcs
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-026.V1.0

Matériau de base:

RF-35TC

Nombre de couches:

2 couches

Taille du PCB:

90 x 45mm=1PCS

Épaisseur du PCB:

0,8 mm

Masque de soudure:

Sérigraphie:

blanc

Poids du cuivre:

1 once

Finition de surface:

Énigme

Mettre en évidence:

panneau de carte PCB de 0.8mm rf

panneau de carte PCB de 1oz rf

Description du produit

PCB haute fréquence taconiqueConstruit surRF-35TC 30 mils 0,762 mmAvec masque de soudure noirpour Antennes

(Les circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste à titre de référence)

Le RF-35TC est un type de matériau haute fréquence de la société Taconic. Il offre un faible facteur de dissipation « le meilleur de sa catégorie » avec une conductivité thermique élevée. Ce matériau est le mieux adapté aux applications à haute puissance où chaque 1/10ème de dB est critique et où le substrat PCB est censé diffuser la chaleur des lignes de transmission et des composants montés en surface tels que les transistors.

RF-35TC est un substrat en fibre de verre rempli de céramique à base de PTFE. Il ne s'oxydera pas, ne jaunira pas et ne présentera pas de dérive vers le haut de la constante diélectrique et du facteur de dissipation comme ses concurrents en caoutchouc synthétique (hydrocarbure).

Ce stratifié a une faible valeur de constante diélectrique de 3,50 et un Df extrêmement faible de 0,0011. Il offre un faible facteur de dissipation avec une conductivité thermique élevée et adhère très bien au cuivre à profil bas, réduisant ainsi davantage la perte d'insertion.

Les antennes, satellites, filtres, coupleurs et amplificateurs de puissance trouvent les stratifiés RF-35TC parfaitement adaptés.

Spécifications des PCB

TAILLE DU PCB	90x45mm = 1 pièces
TYPE DE CARTE	PCB double face
Nombre de couches	2 couches
Composants de montage en surface	OUI
Composants traversants	OUI
EMPILEMENT DE COUCHE	Cuivre ------- 35um(1 oz)+couche supérieure de plaque
	RF-35TC 0,762 mm
	cuivre ------- 35um(1oz) + plaque couche BOT
TECHNOLOGIE
Trace et espace minimum :	4 milles / 5 milles
Trous minimum/maximum :	0,4 mm / 5,5 mm
Nombre de trous différents :	9
Nombre de trous de perçage :	21
Nombre d'emplacements fraisés :	1
Nombre de découpes internes :	1
Contrôle d'impédance :	Non
Nombre de doigts d'or :	0
MATÉRIEL DE LA CARTE
Verre époxy :	RF-35TC 0,762 mm
Feuille finale externe :	1,5 once
Feuille finale interne :	N / A
Hauteur finale du PCB :	0,8 mm ±0,1
PLACAGE ET REVÊTEMENT
Finition de surface	ENIG
Masque de soudure Appliquer à :	HAUT, 12 microns minimum
Couleur du masque de soudure :	Vert, PSR-2000GT600D, Taiyo fourni.
Type de masque de soudure :	LPSM
CONTOUR/COUPE	Routage
MARQUAGE
Côté de la légende des composants	HAUT
Couleur de la légende des composants	Blanc, IJR-4000 MW300, marque Taiyo
Nom ou logo du fabricant :	Marqué au tableau dans un conducteur et lisé ZONE LIBRE
VIA	Trou traversant plaqué (PTH), taille minimale de 0,4 mm.
ÉVALUATION D’INFLAMIBILITÉ	Approbation UL 94-V0 MIN.
TOLÉRANCE DES DIMENSIONS
Dimension du contour :	0,0059"
Placage de planches :	0,0029"
Tolérance de perçage :	0,002"
TEST	Test 100 % électrique avant expédition
TYPE D'OEUVRE À FOURNIR	fichier e-mail, Gerber RS-274-X, PCBDOC, etc.
AIRE DE SERVICE	Dans le monde entier, à l'échelle mondiale.

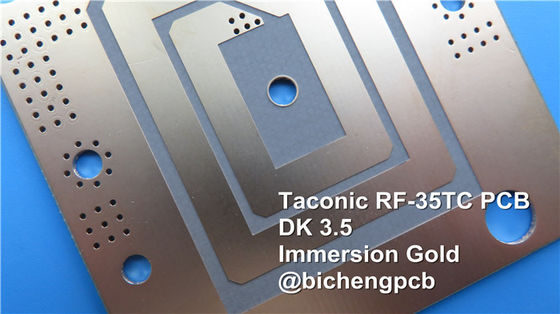

RF-35TC 0,8 mm carte de PCB RF 0

Fiche technique du RF-35TC

VALEURS TYPIQUES DU RF-35TC
Propriété	Méthode d'essai	Unité	Valeur	Unité	Valeur
Ne sait pas à 10 GHz	IPC-650 2.5.5.5.1 (modifié)		3.5		3.5
Tck(-30 à 120℃)	IPC-650 2.5.5.5.1 (modifié)	ppm	24	ppm	24
DF à 10 GHz	IPC-650 2.5.5.5.1 (modifié)		0,0011		0,0011
Panne diélectrique	IPC-650 2.5.6 (dans le plan, deux broches dans l'huile)	kV	56,7	kV	56,7
Rigidité diélectrique	ASTM D 149 (à travers le plan)	V/mil	570	V/mm	22 441
Résistance à l'arc	IPC-650 2.5.1	Secondes	304	Secondes	304
Absorption d'humidité	IPC-650 2.6.2.1	%	0,05	%	0,05
Résistance à la flexion (MD)	ASTM D 790/IPC-650 2.4.4	psi	12 900	N/mm²	88,94
Résistance à la flexion (CD)	ASTM D 790/IPC-650 2.4.4	psi	11 700	N/mm²	80,67
Résistance à la traction (MD)	ASTM D 3039/IPC-TM-650 2.4.19	psi	9 020	N/mm²	62.19
Résistance à la traction (CD)	ASTM D 3039/IPC-TM-650 2.4.19	psi	7 740	N/mm²	53.37
Allongement à la rupture (MD)	ASTM D 3039/IPC-TM-650 2.4.19	%	1,89	N/mm	1,89
Allongement à la rupture (CD)	ASTM D 3039/IPC-TM-650 2.4.19	%	1.7	%	1.7
Module de Young (MD)	ASTM D 3039/IPC-TM-650 2.4.19	psi	667 000	N/mm²	4 599
Module de Young (CD)	ASTM D 3039/IPC-TM-650 2.4.19	psi	637 000	N/mm²	4 392
Coefficient de Poisson(MD)	ASTM D 3039/IPC-TM-650 2.4.19		0,18		0,18
Coefficient de Poisson(CD)	ASTM D 3039/IPC-TM-650 2.4.19		0,23		0,18
Module de compression	ASTM D 695(23℃)	psi	560 000	N/mm²	3 861
Résistance à la flexion (MD)	ASTM D 790/IPC-650 2.4.4	psi	1,46 x 10⁶	N/mm²	10 309
Résistance à la flexion (CD)	ASTM D 790/IPC-650 2.4.4	psi	1,50 x 10⁶	N/mm²	10 076
Résistance au pelage (½ oz.CVH)	IPC-650 2.4.8 (Stress thermique.)	Ibs./pouce	7	g/cm³	1,25
Conductivité thermique (non plaquée, 125℃)	ASTM F433 (flux de chaleur gardé)	W/(mK)	0,6	W/(mK)	0,6
Conductivité thermique (C1/C1,125℃)	ASTM F433 (flux de chaleur gardé)	W/(mK)	0,92	W/(mK)	0,92
Conductivité thermique (CH/CH,125℃)	ASTM F433 (flux de chaleur gardé)	W/(mK)	0,87	W/(mK)	0,87
Stabilité dimensionnelle (MD)	IPC-650-2.4.39 Sec.5.4 (Après gravure)	mils/po.	0,23	mm/M	0,23
Stabilité dimensionnelle (CD)	IPC-650-2.4.39 Sec.5.4 (Après gravure)	mils/po.	0,64	mm/M	0,64
Stabilité dimensionnelle (MD)	IPC-650-2.4.39 Sec.5.5 (Contrainte thermique.)	mils/po.	-0,04	mm/M	-0,04
Stabilité dimensionnelle (CD)	IPC-650-2.4.39 Sec.5.5 (Contrainte thermique.)	mils/po.	0,46	mm/M	0,46
Résistivité superficielle	IPC-650 2.5.17.1 (après température élevée)	Mohms	8,33 x 10⁷	Mohms	8,33 x 10⁷
Résistivité superficielle	IPC-650 2.5.17.1 (après humidité)	Mohms	6,42 x 10⁷	Mohms	6,42 x 10⁷
Résistivité volumique	IPC-650 2.5.17.1 (après température élevée)	Mohms/cm	5,19 x 10⁸	Mohms/cm	5,19 x 10⁸
Résistivité volumique	IPC-650 2.5.17.1 (après humidité)	Mohms/cm	2,91 x 10⁸	Mohms/cm	2,91 x 10⁸
CTE (axe X) (25-260℃)	IPC-650 2.4.41/ASTM D 3386	ppm/℃	11	ppm/℃	11
CTE (axe Y) (25-260℃)	IPC-650 2.4.41/ASTM D 3386	ppm/℃	13	ppm/℃	13
CTE (axe Z) (25-260℃)	IPC-650 2.4.41/ASTM D 3386	ppm/℃	34	ppm/℃	34
Densité	ASTM D 792	g/cm³	2,35	g/cm³	2,35
Dureté	ASTM D 2240 (Shore D)		79.1		79.1
Déformation à la rupture (MD)	ASTM D 790/IPC-650 2.4.4	%	0,014	%	0,014
Souche à la pause (CD)	ASTM D 790/IPC-650 2.4.4	%	0,013	%	0,013
Chaleur spécifique	ASTM E 1269-05, E 967-08, E968-02	j/(g℃)	0,94	j/(g℃)	0,94
Td(2 % de perte de poids)	IPC-650 2.4.24.6/TGA	oF	788	℃	420
Td(5 % de perte de poids)	IPC-650 2.4.24.6/TGA	oF	817	℃	436

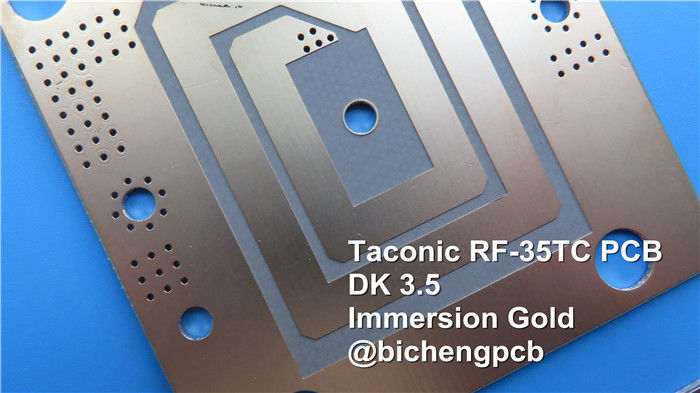

RF-35TC 0,8 mm carte de PCB RF 1
