Substrat TP2500 0,8 mm PCB RF 2 couches Placage or pur

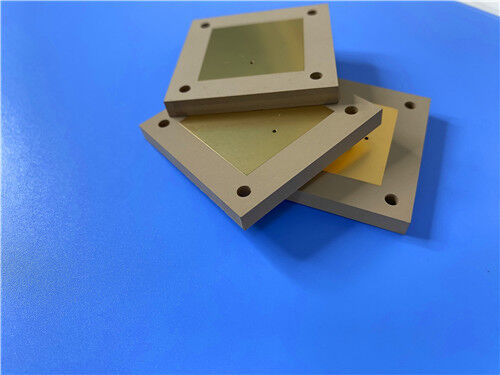

Ce PCB TP2500 à deux couches personnalisé utilise un substrat à haute fréquence thermoplastique sans verre de Wangling, mélangé à des charges céramiques et à de la résine PPO pour fournir des performances RF fiables pour des appareils compacts,assemblages électroniques de haute fiabilitéMesurant 78 mm × 43,05 mm, la planche maintient une tolérance dimensionnelle stricte de ± 0,15 mm et adopte un placage en or pur sans nickel pour la métallisation de la surface.Aucun masque de soudure ou marquage à la sérigraphie n'est appliqué sur les deux côtés du stratifiéLa mise en page repose uniquement sur une construction à trous avec zéro voie aveugle, prenant en charge une trace minimale de 6/8 millimètres et un routage spatial avec une taille minimale de trou de 0,25 mm.Les couches de cuivre extérieures sont finies à 1 oz de poids de cuivre, et 20 μm via plaquage assure une interconnexion électrique stable. Il porte 26 empreintes de composants, 49 plaquettes totales et 36 voies affectées à un seul réseau électrique.Chaque PCB fini est soumis à des tests électriques complets avant expédition et répond aux critères de qualité IPC-Classe 2.Les fichiers de conception Gerber RS-274-X sont acceptés pour la fabrication, avec des options d'expédition disponibles pour les clients dans le monde entier.

Les PCBSpécification

Plastiques thermoplastiquesPCB à haute fréquencenécessitent un contrôle dimensionnel strict afin de préserver l'intégrité du signal à travers les bandes micro-ondes.les contraintes de fabrication et les détails du traitement de surface pour ce circuit TP2500 pour votre examen.

Pièces de PCB-à la hauteur

Le tableau ci-dessous décrit la configuration de couche de ce PCB rigide à deux couches,en indiquant la feuille de cuivre et le substrat de base de haut en bas.

Statistiques sur les PCB

Les statistiques de mise en page illustrent la complexité du circuit et la distribution par pad/via extraite directement des illustrations de conception soumises.Ce tableau résume les métriques de mise en page critiques exportées du fichier de conception de PCB.

Introduction du matériau TP de Wangling

Le Wangling TP2500 appartient à une série de substrats thermoplastiques à haute fréquence.Sa matrice diélectrique combine la poudre de céramique et la résine d'oxyde de polyphényléne (PPO) sans renforcement en tissu de verre tisséLes concepteurs peuvent affiner la constante diélectrique en ajustant le rapport entre les charges céramiques et la résine PPO.le matériau offre une performance diélectrique constante et une fiabilité à long termeLa famille TP suit des règles de dénomination simples: TP fait référence au substrat nu non recouvert, TP-1 est un laminat recouvert de cuivre à une face et TP-2 comporte une feuille de cuivre recouverte des deux côtés.

Caractéristiques

La constante diélectrique peut être personnalisée entre 3 et 25 pour répondre aux exigences du circuit et reste stable.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2Il maintient une faible perte diélectrique; la perte augmente progressivement avec la fréquence, mais la variation reste limitée en dessous de 10 GHz.

Le fonctionnement continu est pris en charge de -100°C à +150°C avec une tolérance exceptionnelle aux basses températures.délamination des feuilles de cuivre et changements notables des performances électriques.

Plusieurs options d'épaisseur sont disponibles, à partir d'un minimum de 0,5 mm, et des spécifications d'épaisseur personnalisées sont prises en charge.

Propriétés résistantes aux rayonnements et à faible dégazage.

Choix de matériau idéal pour la navigation Beidou, le matériel de transport de missiles, les systèmes de fusible et les antennes miniaturisées.

Le papier de cuivre se lie beaucoup plus solidement au noyau diélectrique par rapport aux substrats céramiques métallisés sous vide.le broyage, cisaillement et gravure, capacités que les substrats céramiques ont du mal à atteindre.

La fabrication de PCB utilise des flux de travail de traitement thermoplastique standard, offrant un rendement de production plus élevé et des coûts de fabrication nettement inférieurs à ceux des alternatives céramiques.Les constructions multicouches ne sont généralement pas recommandéesSi l'empilement en plusieurs couches est nécessaire, une pré-épilation à basse température doit être sélectionnée et une évaluation complète de la faisabilité est obligatoire.

Non adapté aux essais de choc thermique à 260 °C et incompatible avec le soudage par ondes. Le soudage manuel avec un fer à température constante est recommandé. Le soudage par reflux n'est pas préférable;si un traitement par reflux est nécessaire, la température maximale ne doit pas dépasser 200°C avec une validation complète de la stabilité.

Applications typiques

• Systèmes de navigation Beidou
• Équipement de lancement de missiles
• Les fusibles
• Antennes miniaturisées

Informations sur la qualité et la production

Les fichiers d'art du Gerber RS-274-X sont acceptés pour la fabrication.

Conclusion

Ce circuit imprimé à haute fréquence à deux couches Wangling TP2500 utilise un placage en or pur sans nickel, idéal pour les systèmes nécessitant une résistance au contact stable sans risque de diffusion du nickel.Construit sur un substrat thermoplastique PPO-céramique sans verre, il présente des performances diélectriques réglables, une résistance aux rayonnements et une faible dégagement, répondant aux exigences strictes de la navigation Beidou, des plates-formes de lancement de missiles et du matériel d'antenne compact.Chaque PCB est soumis à une inspection électrique obligatoire avant expédition pour garantir une qualité fiableComparé aux substrats en céramique, le TP2500 offre une usinabilité supérieure et un coût de production réduit.ce qui en fait une solution de PCB personnalisée pratique pour les prototypes RF de haute fiabilité et la production à faible volume dans le monde entier.
