Le TLX offre une fiabilité dans une large gamme d'applications RF. Ce matériau est polyvalent en raison de sa gamme de 2,45 à 2,65 DK et des épaisseurs disponibles et du revêtement en cuivre. Il convient aux conceptions micro-ondes à faible nombre de couches.
TLX est un stratifié de fibre de verre à base de PTFE, il est idéal pour une utilisation dans les systèmes radar, les communications mobiles, les équipements de test micro-ondes, les dispositifs de transmission micro-ondes et les composants RF.
TLX est un cheval de bataille dans le monde des substrats micro-ondes RF où la fibre de verre offre un renforcement mécanique partout où un substrat est confronté à des environnements difficiles tels que : la résistance au fluage pour les PCB boulonnés à un boîtier qui rencontrent des niveaux élevés de vibrations lors du lancement spatial, l'exposition à des températures élevées dans les modules du moteur, la résistance aux radiations dans l'espace, l'antenne pour les navires de guerre qui subissent des environnements extrêmes en mer et un substrat pour les altimètres qui voient une large plage de températures pendant le vol.
Il y a TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) et TLX-6 (dk2.65) dans la famille TLX. L'épaisseur diélectrique du TLX-0 varie de 0,127 mm à 6,35 mm (5 mil à 250 mil), celle du TLX-9 varie de 0,05 mm à 6,35 mm (2 mil à 250 mil), celle du TLX-8 varie de 0,064 mm à 6,35 mm (2,5 mil à 250 mil), celle du TLX-7 varie de 0,089 mm. à 6,35 mm (3,5 mil - 250 mil), le TLX-6 va de 0,089 mm à 6,35 mm (3,5 mil à 250 mil).

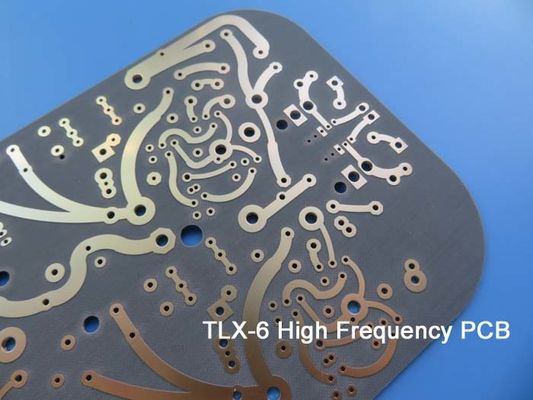

Les PCB TLX-6 sont appréciés pour leurs propriétés mécaniques et thermiques exceptionnelles, ce qui les rend idéaux pour les applications électroniques hautes performances. Ils résistent à la déformation, aux fissures et à d’autres formes de contraintes mécaniques, ce qui est crucial pour la longévité des équipements électroniques.
Le matériau PCB TLX-6 a un DK faible et stable, ce qui garantit une transmission cohérente du signal dans diverses applications électroniques. De plus, les PCB TLX-6 sont connus pour leur faible absorption d'humidité, ce qui en fait un excellent choix pour une utilisation dans des environnements très humides.
La classification UL 94 VO des PCB TLX-6 signifie qu'ils sont très résistants aux flammes, ce qui est crucial pour la sécurité des équipements électroniques en cas d'incendie.
Les PCB TLX-6 ont un DK étroitement contrôlé, ce qui en fait un choix idéal pour les applications électroniques telles que les antennes, les coupleurs, les séparateurs, les amplificateurs, les mélangeurs et les filtres, où une transmission précise du signal est essentielle. Ce matériau convient également aux composants passifs tels que les résistances, les condensateurs et les inductances.
DK TLX-6
| Taper |
NSP |
| TLY-5A |
2.17 |
| TLY-5 |
2.20 |
| TLY-3 |
2.33 |
| TLT-0 |
TLX-0 |
2,45 |
| TLT-9 |
TLX-9 |
2,50 |
| TLT-8 |
TLX-8 |
2,55 |
| TLT-7 |
TLX-7 |
2,60 |
| TLT-6 |
TLX-6 |
2,65 |
| TLE-95 |
2,95 |
| TLC-27 |
2,75 |
| TLC-30 |
RF-30 |
3h00 |
| TLC-32 |
3.20 |
| TLF-35 |
3,50 |
| TLF-35-xxxx-A |
3,50 |
| RF-35 |
RF-35A2 |
3,50 |
| TRF-41 |
4.10 |
| TRF-43 |
16h30 |
| TRF-45 |
4,50 |
| RF-60A |
6h15 |
| CER-10 |
10 |
Spécifications des PCB
| TAILLE DU PCB |
150x100mm = 1 pièces |
| TYPE DE CARTE |
PCB double face |
| Nombre de couches |
2 couches, PTH |
| Composants de montage en surface |
OUI |
| Composants traversants |
NON |
| EMPILEMENT DE COUCHE |
Cuivre ------- 35um(1 oz)+couche supérieure de plaque |
| TLX-6 1,575 mm |
| cuivre ------- 35um(1oz) + plaque couche BOT |
| TECHNOLOGIE |
|
| Trace et espace minimum : |
15 millions / 10 millions |
| Trous minimum/maximum : |
0,3 mm / 2,0 mm |
| Nombre de trous différents : |
1 |
| Nombre de trous de perçage : |
1 |
| Nombre d'emplacements fraisés : |
0 |
| Nombre de découpes internes : |
0 |
| Contrôle d'impédance : |
Non |
| Nombre de doigts d'or : |
0 |
| MATÉRIEL DE LA CARTE |
|
| Verre époxy : |
TLX-6 1,575 mm |
| Feuille finale externe : |
1,5 once |
| Feuille finale interne : |
N / A |
| Hauteur finale du PCB : |
1,6 mm ±10 % |
| PLACAGE ET REVÊTEMENT |
|
| Finition de surface |
L'or d'immersion |
| Masque de soudure Appliquer à : |
N / A |
| Couleur du masque de soudure : |
NON |
| Type de masque de soudure : |
N / A |
| CONTOUR/COUPE |
Routage |
| MARQUAGE |
|
| Côté de la légende des composants |
HAUT |
| Couleur de la légende des composants |
Noir |
| Nom ou logo du fabricant : |
Marqué au tableau dans un conducteur et lisé ZONE LIBRE |
| VIA |
Aucun trou traversant plaqué (NPTH), taille minimale 0,3 mm. |
| ÉVALUATION D’INFLAMIBILITÉ |
Approbation UL 94-V0 MIN. |
| TOLÉRANCE DES DIMENSIONS |
|
| Dimension du contour : |
0,0059" |
| Placage de planches : |
0,0029" |
| Tolérance de perçage : |
0,002" |
| TEST |
Test 100 % électrique avant expédition |
| TYPE D'OEUVRE À FOURNIR |
fichier e-mail, Gerber RS-274-X, PCBDOC, etc. |
| AIRE DE SERVICE |
Dans le monde entier, à l'échelle mondiale. |
