| Matière première: | TLF-35 | Compte de couche: | 2 couches |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.9mm | Taille de carte PCB: | 90 x 79mm=1PCS |
| Poids de cuivre: | 1oZ | Finition extérieure: | OSP |
| Mettre en évidence: | Panneau extérieur de carte PCB de double couche d'OSP,panneau de carte PCB de double couche de 0.9mm,carte à micro-ondes de 0.9mm |
||

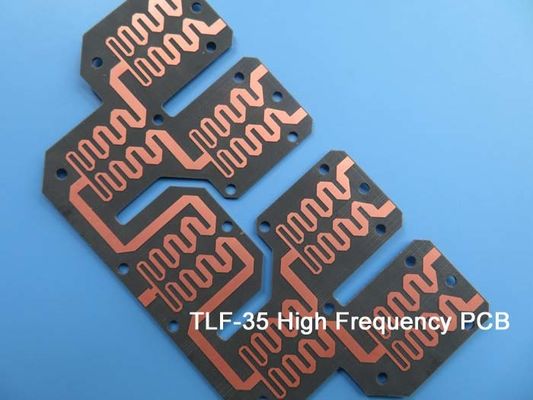

TaconiqueMicro-ondes PCB Fabriqué surTLF-35 30 mils 0,762 mmavec OSPpour la taille efficace de l'antenne
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)
Le TLF-35A est un autre type de matériel RF à faible coût.C'est le meilleur choix pour les applications micro-ondes et radiofréquences commerciales à faible coût et à volume élevé.Le TLF-35A a une excellente résistance au pelage pour le cuivre de 1/2 once et 1 once (même par rapport aux matériaux époxy standard), un aspect critique chaque fois qu'une retouche est nécessaire.
Le taux d'absorption d'humidité ultra faible et le faible facteur de dissipation du TLF-35A minimisent le déphasage avec la fréquence.Le TLF-35A est dimensionnellement stable en raison de l'utilisation de tissus tissés dans sa conception.Les matériaux de base TLF-35A présentent une inflammabilité de V-0 et sont testés conformément à IPC-TM-650.
Fiche technique de Taconic TLF-35
| TLF-35-xxxx-A VALEURS TYPIQUES | |||||
| Propriété | Méthode d'essai | Unités | Valeur | Unités | Valeur |
| Constante diélectrique à 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 3,50±0,05 | 3,50±0,05 | ||
| Facteur de dissipation à 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0016 | 0,0016 | ||
| Facteur de dissipation à 10 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0022 | 0,0022 | ||
| Absorption de l'eau | IPC-TM 650 2.6.2.1 | % | 0,03 | % | 0,03 |
| Résistance au pelage (1 oz de cuivre) | IPC-TM 650 2.4.8 | lb/pouce linéaire | dix | M/mm | 1.8 |
| Résistivité volumique | IPC-TM 650 2.5.17.1 | Mohm.cm | 2,0 × 109 | Mohm.cm | 2,0 × 109 |
| Résistivité de surface | IPC-TM 650 2.5.17.1 | Mohm | 3,0 x 108 | Mohm | 3,0 × 108 |
| Résistance à la flexion dans le sens de la longueur | IPC-TM 650 2.4.4 | psi | 13 000 | M/mm2 | 90 |
| Résistance à la flexion transversale | IPC-TM 650 2.4.4 | psi | 13 000 | M/mm2 | 90 |
| Conductivité thermique | IPC-TM 650 2.4.50 | W/m/K | 0,37 | W/m/K | 0,37 |
| xy ETC(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| z ETC(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| Inflammabilité | UL-94 | V-0 | V-0 |
||
Le TFL-35A a une faible constante diélectrique à 3,5 +/-0,05, un faible facteur de dissipation à 0,002.
Avantages du circuit imprimé TLF-35 :
Applications du circuit imprimé TLF-35 :
Spécifications des circuits imprimés
| TAILLE DE LA CIRCUIT IMPRIMÉ | 90 x 79 mm = 1 pièces |
| TYPE DE CARTE | PCB double face |
| Nombre de couches | 2 couches |
| Composants de montage en surface | OUI |
| Composants de trou traversant | NON |
| EMPILAGE DES COUCHES | cuivre ------- 35um (1 oz) + couche supérieure de plaque |
| TLF-35 0,762 mm | |
| cuivre ------- 35um(1oz) + plaque BOT Couche | |
| TECHNOLOGIE | |
| Trace et espace minimum : | 6 mil / 6 mil |
| Trous minimaux / maximaux : | 0,4 mm/2,2 mm |
| Nombre de trous différents : | 0 |
| Nombre de trous de perçage : | 0 |
| Nombre de fentes fraisées : | 0 |
| Nombre de découpes internes : | 0 |
| Contrôle d'impédance : | Non |
| Nombre de doigts d'or : | 0 |
| MATÉRIEL DE CARTE | |
| Verre époxy : | TLF-35 0,762 mm |
| Feuille finale externe : | 1,5 once |
| Feuille finale interne : | N / A |
| Hauteur finale du PCB : | 0,9 mm |
| PLACAGE ET REVÊTEMENT | |
| Finition de surface | OSP |
| Le masque de soudure s'applique à : | NON |
| Couleur du masque de soudure : | N / A |
| Type de masque de soudure : | N / A |
| CONTOURS/COUPE | Routage |
| MARQUAGE | |
| Côté de la légende du composant | N / A |
| Couleur de la légende des composants | N / A |
| Nom ou logo du fabricant : | Marqué sur le tableau dans un conducteur et légué ZONE LIBRE |
| VIA | N / A |
| INDICE D'INFLAMMABILITÉ | Homologation UL 94-V0 MIN. |
| TOLÉRANCE DIMENSIONNELLE | |
| Dimension de contour : | 0,0059" |
| Placage de planche : | 0.0029" |
| Tolérance de forage : | 0.002" |
| TEST | 100% Test électrique avant expédition |
| TYPE D'ŒUVRE À FOURNIR | fichier de courrier électronique, Gerber RS-274-X, PCBDOC, etc. |
| ZONE DE SERVICE | Dans le monde entier, globalement. |
