carte PCB rigide de câble de 2.0mm carte PCB de 6 couches avec le masque vert de soudure

2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask
2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask 2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask 2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask 2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask 2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask

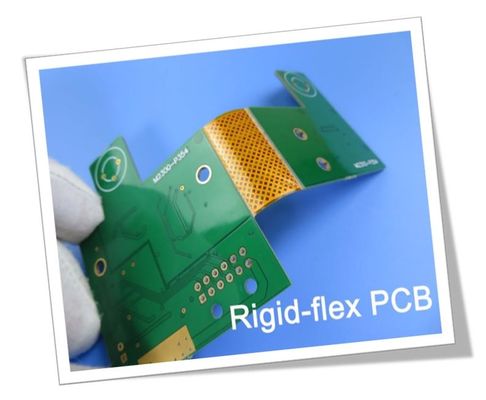

Image Grand :  carte PCB rigide de câble de 2.0mm carte PCB de 6 couches avec le masque vert de soudure

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-343.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matière première: Polyimide et fibre de verre époxyde Compte de couche: 4 couches, multicouche
Épaisseur de carte PCB: 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm Taille de carte PCB: 400mm X 500mm
Masque de soudure: Etc. vert, noir, bleu, jaune, rouge. Poids de cuivre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finition extérieure: L'ENIG, étain d'immersion, OSP, etc….
Surligner:

carte PCB rigide de câble de 2.0mm

,

Carte PCB rigide de câble de 6 couches

,

2.0mm carte PCB de 6 couches

Fléchissez/carte PCB rigide établi sur le Polyimide et le FR-4 avec de l'argent d'or d'immersion ou d'immersion ou l'étain d'immersion pour des caméras vidéo

(les cartes PCB sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Bonjour chacun.

Aujourd'hui, nous parlons de la carte PCB de rigide-câble.

Une carte PCB de rigide-câble est une combinaison des conseils rigides et les circuits flexibles, la dernière création flexible relie ensemble entre les conseils rigides auxquels ils sont stratifiés au moyen de plis en esclavage. Comme le diagramme suivant est le dessin de rigide-câble.

carte PCB rigide de câble de 2.0mm carte PCB de 6 couches avec le masque vert de soudure 0

Les deux extrémités sont panneau rigide, circuit flexible est au milieu.

Le circuit flexible est fabriqué séparément et symétriquement collé sur les conseils rigides, ou, c.-à-d., au milieu des conseils rigides, ou asymétriquement, c.-à-d., au côté externe des conseils rigides à relier ensemble.

carte PCB rigide de câble de 2.0mm carte PCB de 6 couches avec le masque vert de soudure 1

Plaquer-à travers des trous sont fournis dans les sections rigides de la carte PCB de rigide-câble pour établir la connexion électrique entre le circuit flexible et les circuits électroniques des conseils rigides. Les processus sont semblables à ceux utilisés en fabriquant les conseils multicouche rigides.

carte PCB rigide de câble de 2.0mm carte PCB de 6 couches avec le masque vert de soudure 2

En montant après, jetons un coup d'oeil à deux échantillons de carte PCB.

carte PCB rigide de câble de 2.0mm carte PCB de 6 couches avec le masque vert de soudure 3

Le premier est un panneau câble-rigide de 4 couches. Le circuit flexible est au milieu, et les deux côtés sont plat rigide et structure symétrique. Le masque de soudure est vert et la surface est traitée avec de l'or.

carte PCB rigide de câble de 2.0mm carte PCB de 6 couches avec le masque vert de soudure 4

Le deuxième échantillon est un panneau câble-rigide de 6 couches. La première couche et la deuxième couche sont le panneau flexible, situé en haut du conseil câble-rigide. Le panneau flexible et le conseil rigide sont d'ici 1080 prepeg relié, et la troisième couche à la sixième couche est le panneau rigide. Ce que nous avons employé est FR-4 d'ITEQ Company : IT-180A. La couche intérieure est 0.5OZ, la couche externe est 1OZ, l'épaisseur de finition entière de plat est 1.5mm, et la finition extérieure est or d'immersion.

Capacité de carte PCB (carte PCB de Rigide-câble)
Matériel de carte PCB : Polyimide et fibre de verre époxyde
Désignation : PI+FR4
Compte de couche : 4 couches, multicouche
Poids de cuivre : 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Épaisseur de carte PCB : 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm
1.8mm, 2.0mm
Taille de carte PCB : ≤400mm X 500mm
Masque de soudure : Etc. vert, noir, bleu, jaune, rouge.
Finition extérieure : L'ENIG, étain d'immersion, OSP, etc….

Les matières premières principales sont polyimide et FR-4, les gammes de cuivre 0.5oz d'épaisseur à 2oz, épaisseur de carte PCB est jusqu'à 2.0mm et taille maximum dans 400X 500mm.

la carte PCB Câble-rigide contient le secteur flexible et le secteur rigide, qui est d'un grand secours pour sauver l'espace interne du produit, pour réduire le volume du produit fini et pour améliorer la représentation du produit.

Annexe : Notre capacité 2021 de FPC

Non. Caractéristiques Capacités
1 Type de conseil À une seule couche, couche de Doulbe, multicouche, Rigide-câble
2 Matière première PI, ANIMAL FAMILIER
3 Poids de cuivre 0.5oz, 1oz, 2oz
4 Taille maximum de LED 250 x 5000mm
5 Taille maximum générale 250 x 2000mm
6 Épaisseur de conseil 0.03mm-3.0mm
7 Tolérance d'épaisseur ±0.03mm
8 Forage de Mininum 0.05mm
9 Forage maximum 6.5mm
10 Tolérance de forage ±0.025mm
11 Épaisseur de mur de trou ≧ 8 um
12 Voie/Gap minimum de conseil à une seule couche 0.025/0.03mm
13 Voie/Gap minimum de double couche et de conseil multicouche 0.03/0.040mm
14 Graver à l'eau-forte de la tolérance ±0.02mm
15 Largeur minimum de la légende en soie ≧ 0.125mm
16 Heigh minimum de la légende en soie ≧0.75mm
17 Distance de la légende à capitonner ≧0.15mm
18 Distance de masque s'ouvrant de soudure de perceuse Coverlay à dépister ≧0.03mm
19 Distance de masque s'ouvrant de soudure de poinçonner Coverlay pour dépister ≧0.03mm
20 Épaisseur de nickel d'immersion 100-300u »
21 Épaisseur d'or d'immersion 1-3u »
22 Thicnkess d'étain d'immersion 150-400u »
23 Protection de essai électrique minimum 0.2mm
24 Tolérance minimum de contour (poinçon normal de moule en acier) ±0.1mm
25 Tolérance minimum de contour (poinçon de moule d'acier de précision) ±0.05mm
26 Rayon de Mininum d'angle biseauté (contour) 0.2mm
27 Matériel de Stiffner Pi, FR-4, 3M Adhesive, ANIMAL FAMILIER, tôle d'acier
28 RoHs Oui
29 Couleur de masque de soudure Jaune, blanc, noir, vert
