3 mm Pas de soudage à l'air chaud sur une carte PCB en PTFE à sérigraphie

Nombre De Pièces:	1pcs
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-100.V1.0

Matériau de base:

Série de PTFE F4B

Nombre de couches:

1 couche, 2 couches, type multicouche et hybride

Épaisseur des PCB:

0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm et 5.0mm, etc.

Taille des PCB:

≤ 400 mm x 500 mm

Masque de soudure:

Je ne veux pas

Filtres à soie:

Je ne veux pas

Poids en cuivre:

0.5oz, 1oz, 2oz, 3oz

Surfacefinish:

Cuivre nu, HASL, ENIG, étain etc. d'immersion.

Mettre en évidence:

Aucun panneau de carte PCB de téflon de Silkscreen

panneau de carte PCB de téflon de 3.0mm

Description du produit

Bonjour à tout le monde,

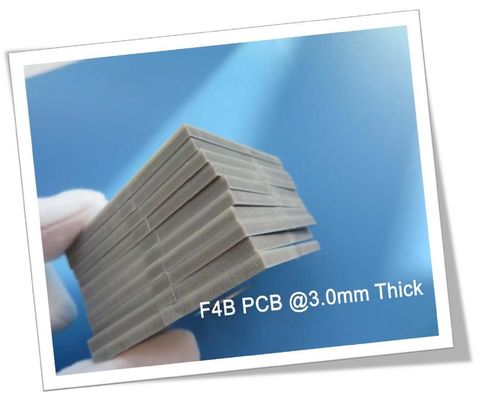

Aujourd'hui, nous parlons d'un type de carte de circuit F4B à haute fréquence d'une épaisseur de 3,0 mm.

La série F4B de matériaux à haute fréquence comprend principalement des tissus en fibres de verre PTFE et des tissus en fibres de verre PTFE remplis de céramique.Cette série est un choix rentable tout en étant fiable en raison de sa qualité constanteIl trouve son utilisation dans diverses applications modernes telles que la navigation, la communication par satellite, le radar et les dernières technologies telles que les communications 4G et 5G.

Spécifications du PCB
Nombre de couches:	à double face
Matériau de base:	F4B DK 2.2
Dimension:	25 x 26 mm
Épaisseur finie	30,0 mm ± 10%
Poids du cuivre fini:	1 oz
Le SMOBC:	Je ne veux pas.
Finition de surface:	Sans HASL Pb

Les spécifications principales de cette carte sont une carte à double face, le substrat est F4B, DK à 2.2, 61 mm de long sur 62 mm de large, épaisseur de finition à 3,0 mm, cuivre fini à 1,0 oz, pas de masque de soudure pas de sérigraphie et la finition de surface est OSP.

Voyons voir la pile.
3 mm Pas de soudage à l'air chaud sur une carte PCB en PTFE à sérigraphie 0

La couche supérieure et la couche inférieure sont de 1 oz de cuivre fini.2, de 3 mm d'épaisseur.

3 mm Pas de soudage à l'air chaud sur une carte PCB en PTFE à sérigraphie 1

La couleur de base du PCB F4B est le marron.

Capacité des PCB
Matériau du PCB:	PTFE
Le code:	Série F4B
Constante diélectrique:	2.2, 2,55 et 2.65
Constante diélectrique:	2.17, 2.45, 2,75 et 3.0
Nombre de couches:	1 couche, 2 couches, couches multiples, type hybride
Poids en cuivre:	0.5 oz, 1 oz, 2 oz, 3 oz
Épaisseur du PCB:	0.17 mm, 0.25 mm, 0.5 mm, 0.8 mm, 1.0 mm,
Épaisseur du PCB:	1.5 mm, 2,0 mm, 3,0 mm, 4,0 mm et 5,0 mm, etc.
Taille du PCB:	≤ 400 mm x 500 mm
Finition de surface:	Le cuivre nu, le HASL, l'ENIG, l'étain immersion, etc.

La constante diélectrique du matériau F4B est large, allant de 2,2 à 3,0 etc. L'épaisseur du panneau varie de 0,17 mm à 5,0 mm. Nous pouvons vous fournir un service de prototype, de petits lots et un service de production de masse.

Si vous avez des questions, n'hésitez pas à nous contacter.

Merci pour votre lecture.

Appendice: Fiche de données PTFE ((F4B)

Nom	Condition d'essai			Unité	Valeur
Densité	État normal			g/cm³	2.1Je ne sais pas.2.35
Absorption de l'humidité	Plongez dans l'eau distillée à 20 ± 2 °C pour 24 heures			%	≤ 002
Température de fonctionnement	Chambre à haute et basse température			°C	-50°CJe ne sais pas.+260°C
Conductivité thermique				Pour les appareils électroniques	0.8
ETC (typique)	0 ̊100°C (r:2.1 à 2.3)			en ppm/°C	25(x)

					34(y)
					252(z est)
ETC (typique)	0 ̊100°C (r:2.3 à 2.9)			en ppm/°C	14(x)

					21(y)
					173(z est)
ETC (typique)	0 ̊100°C (r:2.9 à 3.5)			en ppm/°C	12(x)

					15(y)
					95(z est)
Facteur de rétrécissement	2 heures dans de l'eau bouillante			%	0.0002
Résistance de surface	500 V de courant continu		État normal	M·Ω	≥ 1 × 10⁴

			Humidité et température constantes		≥ 1 × 10³
Résistance au volume	État normal			MΩ.cm	≥ 1 × 10⁶
	Humidité et température constantes				≥ 1 × 10⁵
Résistance des broches	500 V de courant continu	État normal		MΩ	≥ 1 × 10⁵
		Humidité et température constantes			≥ 1 × 10³
Résistance diélectrique de surface	État normal			d = 1 mm(Kv/mm)	≥ 1.2
	Humidité et température constantes				≥ 1.1
Constante diélectrique	10GHZ			ér	2.20,2.55,2.65,3.0,3.5 (± 2%)

Facteur de dissipation	10 GHz			Tgδ	2.2	≤ 7 × 10^{- 4}
					2.55~2.65	≤ 1 × 10^{- 3}
					3.0~3.5	≤ 1,5 × 10^{- 3}

3 mm Pas de soudage à l'air chaud sur une carte PCB en PTFE à sérigraphie 2
