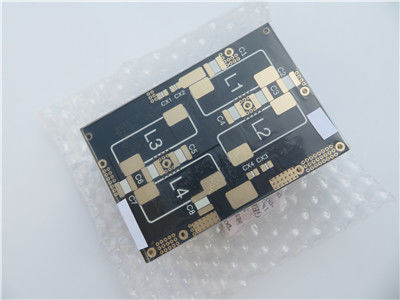

Carte PCB à haute fréquence de PTFE établie sur le cuivre 2oz 1,6millimètres d'épaisseur avec de l'or d'immersion pour le duplex
Le polytétrafluoroéthylène (abréviation PTFE), généralement connu sous le nom de « roi de plastique », est un composé de polymère fait de tétrafluoroéthylène par polymérisation. Il a l'excellente stabilité chimique, résistance à la corrosion, scellant, lubrification et non-viscosité élevée, isolation électrique et bonne résistance vieillissante. Utilisé en tant que construction du plastique, il peut être transformé en tube de PTFE, tige, ceinture, plat, film et ainsi de suite. Généralement il a employé dans des conditions de haute performance des tuyaux, des conteneurs, des pompes, des valves aussi bien que du radar anticorrosion, le matériel de transmission à haute fréquence, appareil de radio.
Excellente représentation :
Carte PCB F4BM-1/2 à haute fréquence
F4BM-1/2 est stratifié par l'immobilisation du tissu en verre verni avec de la résine de téflon, selon la formulation scientifique et le processus strict de technologie. Ce produit profite quelques par rapport aux séries de F4B dans la représentation électrique (l'éventail de constante diélectrique, de tangente diélectrique inférieure de l'angle de pertes, de plus grande résistance, et de plus de stabilité de représentation)
Aux fréquences de rf et micro-ondes, la constante diélectrique des matériaux de PTFE est aussi basse que 3,5 ou ci-dessous, qui garde le signal fort pendant la transmission à travers la carte PCB, les rendant idéaux pour surmonter la limitation à grande vitesse de FR-4.
Capacité de carte PCB (PTFE)
Matériel de carte PCB : | La fibre de verre a enduit PTFE |
Code : | F4BM-1/2(sériesdefamille) |
Constante diélectrique : | 2,2, 2,55, 2,65, |
3,0 et 3,5 | |
Compte de couche : | 1 couche, 2 couches et multicouche |
Poids de cuivre : | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm) |
Épaisseur de carte PCB : | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
Taille de carte PCB : | ≤400mm X 500mm |
Masque de soudure : | Etc. vert, noir, bleu, jaune, rouge. |
Finition extérieure : | Cuivre nu, HASL, ENIG, argent, OSP, etc. |
Fiche technique de F4B (PTFE)
Nom | Condition d'essai | Unité | Valeur | |||
Densité | État normal | g/ cm3 | 2.1~2.35 | |||
Absorption d'humidité | Immersion dans l'eau distillée de 20±2℃ pendant 24 heures | % | ≤0.02 | |||
Température de fonctionnement | Chambre haute-basse de la température | ℃ | -50℃~+260℃ | |||
Conduction thermique | W/m/k | 0,8 | ||||
CTE (typique) | 0~100℃ (εr : 2.1~2.3) | ppm/℃ | 25 (x) | |||
34 (y) | ||||||
252 (z) | ||||||
CTE (typique) | 0~100℃ (εr : 2.3~2.9) | ppm/℃ | 14 (x) | |||
21 (y) | ||||||
173 (z) | ||||||
CTE (typique) | 0~100℃ (εr : 2.9~3.5) | ppm/℃ | 12 (x) | |||
15 (y) | ||||||
95 (z) | ||||||
Facteur de rétrécissement | 2 heures en eau bouillante | % | 0,0002 | |||
Résistivité extérieure | C.C 500V | État normal | M·Ω | ≥1×104 | ||
Humidité et température constantes | ≥1×103 | |||||
Résistivité volumique | État normal | MΩ.cm | ≥1×106 | |||
Humidité et température constantes | ≥1×105 | |||||
Pin Resistance | C.C 500V | État normal | MΩ | ≥1×105 | ||
Humidité et température constantes | ≥1×103 | |||||
Résistance diélectrique extérieure | État normal | d=1mm (Kv/mm) | ≥1.2 | |||
Humidité et température constantes | ≥1.1 | |||||
Constante diélectrique | 10GHZ | εr | 2,20, 2,55, 2,65, 3,0, 3,5 (±2%) | |||
Facteur de dissipation | 10GHZ | tgδ | 2,2 | ≤7×10-4 | ||
2.55~2.65 | ≤1×10-3 | |||||
3.0~3.5 | ≤1.5×10-3 |
