Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | PTFE | Compte de couche: | 2 couches |
|---|---|---|---|
| Épaisseur de carte PCB: | 1.5mm | Taille de carte PCB: | 67 x 85 millimètres =1up |
| Poids de cuivre: | 3oz | Finition extérieure: | HASL sans plomb |
| Surligner: | panneau de carte PCB de téflon de 1.5mm,panneau de carte PCB du téflon 1up,carte PCB 1up sans plomb |
||

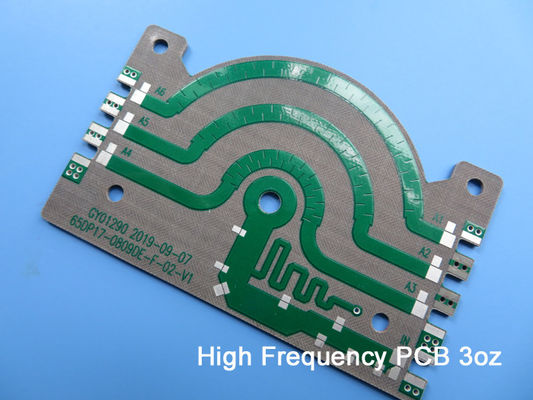

Le panneau de carte PCB de PTFE a construit du plat de 1.5mm PTFE avec des protections de l'en cuivre 3oz et de l'argent d'immersion pour l'amplificateur de puissance
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Le polytétrafluoroéthylène (abréviation PTFE), généralement connu sous le nom de « roi de plastique », est un composé de polymère fait de tétrafluoroéthylène par polymérisation. Il a l'excellente stabilité chimique, résistance à la corrosion, scellant, lubrification et non-viscosité élevée, isolation électrique et bonne résistance vieillissante. Utilisé en tant que construction du plastique, il peut être transformé en tube de PTFE, tige, ceinture, plat, film et ainsi de suite. Généralement il a employé dans des conditions de haute performance des tuyaux, des conteneurs, des pompes, des valves aussi bien que du radar anticorrosion, le matériel de transmission à haute fréquence, appareil de radio.
Le polytétrafluoroéthylène (F4, PTFE) a une série d'excellente représentation :
1. résistance à hautes températures : la température à long terme d'utilisation 200~260 degrés de Celsius.
résistance de la température 2.low : encore doux à -100 degrés de Celsius ;
résistance 3.corrosion : aqua regia résistant et tous dissolvants organiques ;
résistance 4.climate : la meilleure vie vieillissante en plastiques ;
lubrification 5.high : avec le plus petit coefficient de frottement en plastiques (0,04) ;
6.Non-viscous : avec la tension superficielle minimale en matériaux solides sans adhérer à toute substance ;
7.non-toxic : avec l'inertie physiologique ;
les propriétés 8.excellent électriques, idéales pour la classe de C des isolants, une couche épaisse de pile de journal peuvent bloquer 1500 V de haute tension ;
9.smoother que la glace.
F4BM-1/2 est stratifié par l'immobilisation du tissu en verre verni avec de la résine de téflon, selon la formulation scientifique et le processus strict de technologie. Ce produit profite quelques par rapport aux séries de F4B dans la représentation électrique (l'éventail de constante diélectrique, de tangente diélectrique inférieure de l'angle de pertes, de plus grande résistance, et de plus de stabilité de représentation)
Aux fréquences de rf et micro-ondes, la constante diélectrique des matériaux de PTFE est aussi basse que 3,5 ou ci-dessous, qui garde le signal fort pendant la transmission à travers la carte PCB, les rendant idéaux pour surmonter la limitation à grande vitesse de FR-4.
Application
LNA, convertisseur par acquisition de données de radar, spectre étalé, antenne 4G
| TAILLE DE CARTE PCB | 67 x 85 millimètres =1up |
| TYPE DE CONSEIL | Le double a dégrossi carte PCB |
| Nombre de couches | 2 couches |
| Composants extérieurs de bâti | OUI |
| Par des composants de trou | NON |
| EMPILEMENT DE COUCHE | cuivre ------- couche SUPÉRIEURE de 105um (1 once) +plate |
| F4B PTFE 1.5mm | |
| cuivre ------- 105um (1oz) + couche de BOT de plat | |
| TECHNOLOGIE | |
| Trace et espace minimum : | mil 7,9 mils/5,9 |
| Trous minimum/maximum : | 0,4 millimètres/0,4 millimètres |
| Nombre de différents trous : | 1 |
| Nombre de forages : | 1 |
| Nombre de fentes fraisées : | 0 |
| Nombre de coupes-circuit internes : | 0 |
| Contrôle d'impédance : | non |
| Nombre de doigt d'or : | 0 |
| MATÉRIEL DE CONSEIL | |
| En verre époxy : | PTFE |
| Aluminium final externe : | 3oz |
| Aluminium final interne : | NON-DÉTERMINÉ |
| Taille finale de carte PCB : | 1.5mm |
| ÉLECTRODÉPOSITION ET REVÊTEMENT | |
| Finition extérieure | Argent d'immersion |
| Soudez le masque pour s'appliquer à : | NON-DÉTERMINÉ |
| Couleur de masque de soudure : | NON-DÉTERMINÉ |
| Type de masque de soudure : | NON-DÉTERMINÉ |
| CONTOUR/CUTTING | Cheminement |
| INSCRIPTION | |
| Côté de légende composante | NON-DÉTERMINÉ |
| Couleur de légende composante | NON-DÉTERMINÉ |
| Fabricant Name ou logo : | NON-DÉTERMINÉ |
| PAR L'INTERMÉDIAIRE DE | Plaqué par le trou (PTH), taille minimum 0.4mm. |
| ESTIMATION DE FLAMIBILITY | Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION | |
| Dimension d'ensemble : | 0,0059" |
| Électrodéposition de conseil : | 0,0029" |
| Tolérance de perceuse : | 0,002" |
| ESSAI | Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE | Dans le monde entier, globalement. |
Notre capacité de carte PCB
| Matériel de carte PCB : | La fibre de verre a enduit PTFE |
| Code : | F4BM-1/2(sériesdefamille) |
| Constante diélectrique : | 2,2, 2,55, 2,65, 3,0 et 3,5 |
| Compte de couche : | 1 couche, 2 couches et multicouche |
| Poids de cuivre : | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm) |
| Épaisseur de carte PCB : | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| Taille de carte PCB : | ≤400mm X 500mm |
| Masque de soudure : | Etc. vert, noir, bleu, jaune, rouge. |
| Finition extérieure : | Cuivre nu, HASL, ENIG, argent, OSP, etc. |
Propriétés électriques de F4B PTFE
| Nom | Condition d'essai | Unité | Valeur | |||
| Densité | État normal | g/ cm3 | 2,1|2,35 | |||
| Absorption d'humidité | Immersion dans l'eau distillée de 20±2℃ pendant 24 heures | % | ≤0.02 | |||
| Température de fonctionnement | Chambre haute-basse de la température | ℃ | -50℃~+260℃ | |||
| Conduction thermique | W/m/k | 0,8 | ||||
| CTE (typique) | 0~100℃ (εr : 2.1~2.3) | ppm/℃ | 25(x) | |||
| 34(y) | ||||||
| 252(z) | ||||||
| CTE (typique) | 0~100℃ (εr : 2.3~2.9) | ppm/℃ | 14(x) | |||
| 21(y) | ||||||
| 173(z) | ||||||
| CTE (typique) | 0~100℃ (εr : 2.9~3.5) | ppm/℃ | 12(x) | |||
| 15(y) | ||||||
| 95(z) | ||||||
| Facteur de rétrécissement | 2 heures en eau bouillante | % | 0,0002 | |||
| Résistivité extérieure | C.C 500V | État normal | M·Ω | ≥1×104 | ||
| Humidité et température constantes | ≥1×103 | |||||
| Résistivité volumique | État normal | MΩ.cm | ≥1×106 | |||
| Humidité et température constantes | ≥1×105 | |||||
| Pin Resistance | C.C 500V | État normal | MΩ | ≥1×105 | ||
| Humidité et température constantes | ≥1×103 | |||||
| Résistance diélectrique extérieure | État normal | d=1mm (Kv/mm) | ≥1.2 | |||
| Humidité et température constantes | ≥1.1 | |||||
| Constante diélectrique | 10GHZ | εr | 2,20, 2,55, 2,65, 3,0, 3,5 | |||
| (±2%) | ||||||
| Facteur de dissipation | 10GHZ | tgδ | 2,2 | ≤7×10-4 | ||
| 2,55|2,65 | ≤1×10-3 | |||||
| 3,0|3,5 | ≤1.5×10-3 | |||||
