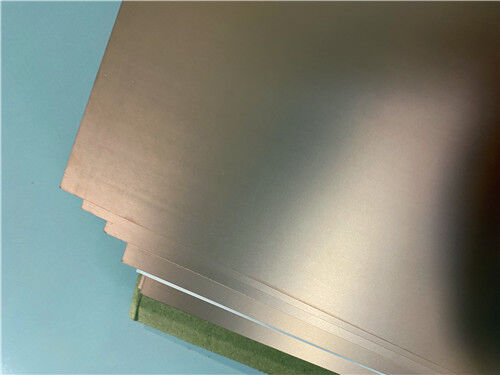

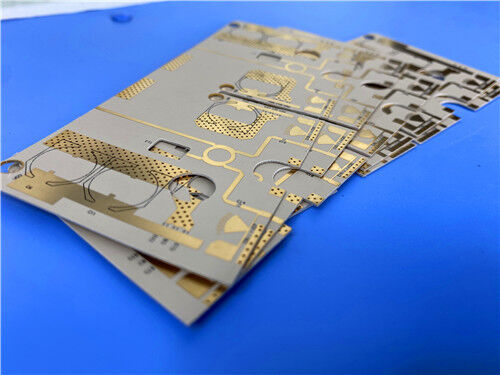

Le circuit imprimé à 2 couches WL-CT350 est un circuit imprimé à haute fréquence à haute stabilité et rentable conçu pour les applications modernes de transmission de signaux micro-ondes et RF.Utilisation de premier ordre WL-CT350 polymère organique céramique laminé en cuivre et revêtement extérieur en cuivre de 1 oz, ce PCB rigide ultra-mince de 0,2 mm est doté d'une finition de surface immersion dorée de haute fiabilité, écran de soie noir uniquement en haut,et une conception à double face sans masque de soudure qui optimise les performances électriques à haute fréquence et la dissipation thermique.
Qu'est-ce que le WL-CT350?
WL-CT350 est un stratifié en cuivre à haute fréquence à base de résine thermodurcissable à haute performance renforcé de charges céramiques en polymère organique et de tissu en fibre de verre.Sa couche diélectrique est formée de résine d'hydrocarbures, des particules en céramique composite et un substrat en fibre de verre, offrant des caractéristiques électriques exceptionnelles à faible perte optimisées pour les conceptions de circuits à haute fréquence.Contrairement aux matériaux PTFE complexes et difficiles à traiter,, le WL-CT350 adopteFR4- des flux de travail de fabrication compatibles, ce qui simplifie considérablement la fabrication de PCB, améliore la cohérence de la production et assure une qualité stable de lot à lot,ce qui en fait une alternative nationale idéale aux stratifiés à haute fréquence importés.
La combinaison composite exclusive de résine d'hydrocarbures et de charges céramiques confère au WL-CT350 une résistance exceptionnelle à haute température et une solide stabilité diélectrique thermique.Cette série de matériaux maintient une constante diélectrique stable et un facteur de perte à différentes températures, présente une faible expansion thermique et atteint une température de transition vitreuse élevée (Tg) supérieure à 280°C.Ces propriétés garantissent des performances électriques constantes et une intégrité structurelle dans des conditions de fonctionnement à haute fréquence prolongée et de fluctuation thermique.
Caractéristiques essentielles du matériau de PCB WL-CT350
Conçue pour équilibrer les performances à haute fréquence à faible perte, une stabilité thermique fiable et une excellente capacité de traitement,Les stratifiés haute fréquence WL-CT350 satisfont pleinement aux exigences de précision et de production en série des circuits commerciaux RF et micro-ondes:
| Caractéristique principale |
Paramètre technique |
| Constante diélectrique stable |
Dk = 3,48 @ 10 GHz / 23°C |
| Facteur de dissipation faible |
Df = 0,0039 @ 10 GHz |
| Excellente stabilité thermique |
TCDK = 52 ppm/°C |
| Conductivité thermique efficace |
Conductivité thermique = 0,7 W/MK |
| Absorption de l'humidité extrêmement faible |
Absorption de l'humidité = 0,05% |
| ETC associée au cuivre |
11 ppm/°C (axe X), 14 ppm/°C (axe Y), 34 ppm/°C (axe Z) |
| Température de transition du verre élevée |
Tg ≥ 280°C |
Principaux avantages de performance du PCB WL-CT350
WL-CT350 est un matériau céramique à haute fréquence en polymère organique intégrant des performances RF de qualité supérieure, une fabrication simplifiée et une fiabilité à long terme.offrant des avantages globaux exceptionnels pour la production en série commerciale de PCB à haute fréquence:
Processus compatible avec le FR4: entièrement compatible avec les procédés de fabrication conventionnels du FR4.offrant des flux de travail de traitement plus simples que les matériaux à base de PTFE et réduisant efficacement la complexité de fabrication et les coûts d'exploitation
Consistance supérieure du lot: adopte une formulation composite stabilisée qui offre des paramètres diélectriques uniformes et des performances mécaniques dans les lots de production en série
Excellente stabilité environnementale: l'absorption d'humidité ultra-faible associée à une résistance thermique robuste maintient des performances de circuit stables dans des environnements de travail complexes et difficiles
Substitution des importations rentable: équivaut aux performances de haute fréquence des stratifiés importés haut de gamme à un coût inférieur,servant de solution optimale rentable pour les applications commerciales de RF à grande échelle
Principales spécifications de construction des PCB
| Paramètre |
Spécification spécifique |
| Matériau de base |
WL-CT350 polymère organique céramique en fibre de verre, stratifié en cuivre |
| Nombre de couches |
2 couches (structure de PCB rigide à double face) |
| Dimensions du tableau |
560,8 mm × 78,09 mm, tolérance dimensionnelle: ±0,15 mm (1 pièce) |
| Traces/espace minimaux |
6/7 mils, supportant un routage de circuit compact et précis à haute fréquence |
| Taille minimale du trou |
0.3 mm, permettant une conception de composants denses et compactes |
| Par la conception |
Seule structure à travers-trous, pas de voies aveugles, |
| Épaisseur du panneau fini |
0Profil ultra-mince de 0,2 mm |
| Poids du cuivre fini |
couches extérieures de cuivre de 1 oz (1,4 ml) |
| Via épaisseur de revêtement |
Épaisseur de revêtement en cuivre de 20 μm |
| Finition de surface |
Or par immersion |
| Filtres à soie |
Couche supérieure: sérigraphie noire; couche inférieure: pas de sérigraphie |
| Masque de soudure |
Pas de masque de soudure sur les couches supérieure et inférieure |
| Norme d'essai de qualité |
Test électrique complet réalisé à 100% avant expédition |
Structure d'empilement de PCB à deux couches WL-CT350
| Séquence de couches |
Spécification du matériau |
Épaisseur |
| Couche extérieure 1 (en haut) |
Foil de cuivre conducteur |
35 μm |
| Couche diélectrique du cœur |
WL-CT350 substrat composite céramique en polymère organique |
0.102 mm (4 mil) |
| Couche extérieure 2 (en bas) |
Foil de cuivre conducteur |
35 μm |
Statistiques des circuits et composants de PCB
| Paramètre |
Valeur spécifique |
| Composants |
19 |
| Nombre total de plaquettes |
32 |
| Les plaquettes à trous |
18 |
| Les plaquettes SMT supérieures |
14 |
| Pads SMT en bas |
0 |
| Les voies |
11 |
| Réseaux |
2 |
Format des illustrations accepté:Les clients du monde entier peuvent standardiser les fichiers de conception Gerber RS-274-X pour les devis et la fabrication.
Norme de qualité:Tous les PCB personnalisés sont fabriqués et inspectés en stricte conformité avec les normes de l'industrie IPC-Classe-2 afin d'assurer une qualité de lot stable et une fiabilité opérationnelle à long terme.
Service mondial:Nous fournissons un support mondial de devis, une consultation technique professionnelle et des services d'expédition mondiaux pour toutes les commandes de PCB.
Scénarios d'application typiques
- Appareils pour les télécommunications
- Radar, capteurs et systèmes de navigation pour automobiles
- Amplificateurs de puissance
- Capteurs à haute fréquence par satellite
- Dispositifs et filtres RF
- Antennes WIMAX et antennes distribuées
En résumé, le PCB rigide ultra-mince à deux couches WL-CT350 tire parti de la technologie de composite en céramique polymère organique pour fournir une faible perte diélectrique, des coefficients diélectriques thermiques stables,très faible absorption d'humidité, et une haute performance en Tg. Avec un traitement FR4 favorable, une expansion thermique assortie au cuivre et des performances de coût exceptionnelles,ce PCB à haute fréquence sert d'alternative précieuse aux matériaux importés, idéal pour les communications de la station de base, l'équipement par satellite, le radar automobile et une large gamme d'appareils RF et micro-ondes.
