Panneau flexible de carte PCB du stiffner FR4 à une seule couche avec le Silkscreen blanc

Single Layer FR4 stiffner Flexible PCB Board With White Silkscreen
Single Layer FR4 stiffner Flexible PCB Board With White Silkscreen Single Layer FR4 stiffner Flexible PCB Board With White Silkscreen Single Layer FR4 stiffner Flexible PCB Board With White Silkscreen Single Layer FR4 stiffner Flexible PCB Board With White Silkscreen Single Layer FR4 stiffner Flexible PCB Board With White Silkscreen Single Layer FR4 stiffner Flexible PCB Board With White Silkscreen

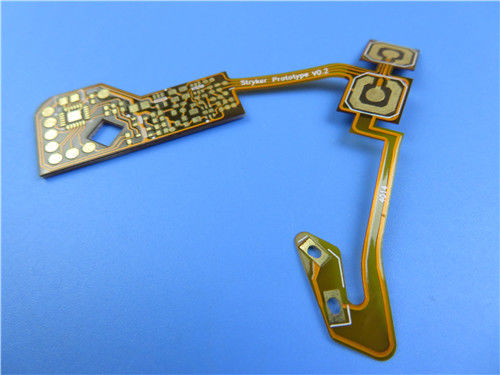

Image Grand :  Panneau flexible de carte PCB du stiffner FR4 à une seule couche avec le Silkscreen blanc

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-276.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matière première: Polyimide Compte de couche: 1 couche
Épaisseur de carte PCB: 0.15mm Taille de carte PCB: 55,11 x 42.31mm
Coverlay: jaune Silkscreen: blanc
Poids de cuivre: 1OZ Finition extérieure: Or d'immersion
Surligner:

Panneau flexible de carte PCB de Silkscreen blanc

,

Panneau flexible de carte PCB de FR4 Stiffner

,

FR4 Stiffner Flex Circuit Board

Le circuit flexible à une seule couche FPC fléchissent la carte PCB 0.15mm épais avec de l'or d'immersion

(FPC sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Description générale

C'est un type de circuit imprimé flexible pour l'application des systèmes de contrôle. C'est un FPC à une seule couche à 0.15mm épais. FR-4 comme le renfort est employé du côté inférieur. Le stratifié bas est d'ITEQ, il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber.

Fiche technique de paramètre et

Taille de carte PCB flexible 55,11 x 42.31mm
Nombre de couches 1
Type de conseil Carte PCB de câble
Épaisseur de conseil 0.15mm
Matériel de conseil Polyimide 25µm
Fournisseur matériel de conseil ITEQ
Valeur de Tg de matériel de conseil 60
Épaisseur de Cu de PTH µmdu 20
Thicknes intérieurs de Cu d'Iayer NON-DÉTERMINÉ
Épaisseur extérieure de Cu µm 35
Couleur de Coverlay Jaune
Nombre de Coverlay 2
Épaisseur de Coverlay µm 25
Matériel de renfort Stiffner FR-4
Épaisseur de renfort 1.0mm
Type d'encre de Silkscreen IJR-4000 MW300
Fournisseur de Silkscreen TAIYO
Couleur de Silkscreen Blanc
Nombre de Silkscreen 1
Épluchage de l'essai de Coverlay Aucun peelable
Adhérence de légende le℃ de 3M 90 aucun épluchage après 3 fois de mn examinent
Finition extérieure Or d'immersion
Épaisseur de nickel/d'or Au : 0.03µm (mn) ; Ni 2-4µm
RoHS a exigé Oui
Famability 94-V0
Essai de choc thermique Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage.
Fonction Essai électrique de passage de 100%
Exécution Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C

Panneau flexible de carte PCB du stiffner FR4 à une seule couche avec le Silkscreen blanc 0

Panneau flexible de carte PCB du stiffner FR4 à une seule couche avec le Silkscreen blanc 1

Caractéristiques et avantages

Excellente flexibilité

Réduction du volume

Réduction de poids

Cohérence d'assemblée

Fiabilité accrue

L'extrémité peut être entière soudée

Coût bas

Continuité du traitement

La livraison rapide et de période active

Taux éligible de produits de première production : >95%

Applications

Bande de lampe de jouet, FFC pour l'équipement industriel de contrôle, panneau mou d'écran capacitif de tablette

Composants d'un circuit flexible

Un circuit flexible se compose de l'aluminium de cuivre, substrate+ diélectrique coverlay et adhésif.

L'aluminium de cuivre est disponible dans deux types différents de cuivre : Cuivre d'ED et cuivre de RA.

Le cuivre d'ED est (ED) un aluminium de cuivre électro-déposé produit de la même manière que l'aluminium de cuivre utilisé pour les cartes électronique rigides. Ceci signifie également que le cuivre « est traité », c.-à-d., il a une surface légèrement approximative d'un côté, qui assure une meilleure adhérence quand l'aluminium de cuivre est collé sur la matière première.

Le cuivre de RA est un aluminium de cuivre roulé et recuit produit à partir du cuivre électrolytiquement déposé de cathode, qui est fondu et moulé dans des lingots. Les lingots sont les premier laminés à chaud à une certaine taille et fraisés sur toutes les surfaces. Le cuivre est alors laminé à froid et recuit, jusqu'à ce que l'épaisseur désirée soit obtenue.

L'aluminium de cuivre est disponible dans l'épaisseur du μm 12, 18, 35 et 70.

Plus le terrain communal disponible pour le substrat diélectrique et coverlay est des films de polyimide. Ce matériel peut également être employé comme coverlay. Le Polyimide est plus adapté pour les circuits flexibles en raison de ses caractéristiques comme indiqué ci-dessous :

La résistance à hautes températures laisse souder des opérations sans endommager les circuits flexibles

Propriétés électriques très bonnes

Bonne résistance chimique

Le Polyimide est disponible dans les épaisseurs du μm 12,5, 20, 25 et 50.

Les stratifiés bas pour les cartes électronique rigides sont les aluminium de cuivre stratifiés ainsi que les matières premières, venir adhésif du matériel de prepreg pendant la stratification. Le contraire à ceci est le circuit flexible où la stratification de l'aluminium de cuivre au matériel de film est réalisée au moyen d'un système adhésif. Il est nécessaire de distinguer deux systèmes principaux d'adhésif, à savoir adhésifs thermoplastiques et thermoset. Le choix est dicté en partie par le traitement, et en partie par l'application du circuit flexible de finition.

Panneau flexible de carte PCB du stiffner FR4 à une seule couche avec le Silkscreen blanc 2
Panneau flexible de carte PCB du stiffner FR4 à une seule couche avec le Silkscreen blanc 3
Panneau flexible de carte PCB du stiffner FR4 à une seule couche avec le Silkscreen blanc 4
