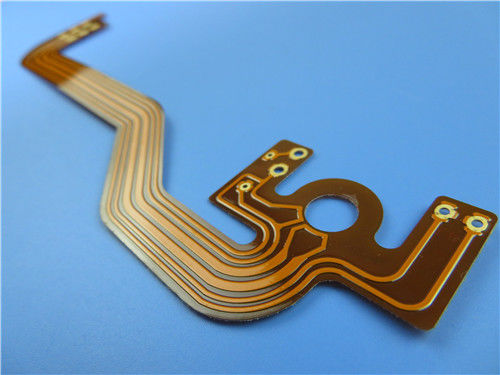

Réduction de poids panneau flexible de carte PCB d'en cuivre de 2 onces avec de l'or d'immersion

Réduction de poids panneau flexible de carte PCB d'en cuivre de 2 onces avec de l'or d'immersion

Nombre De Pièces: 1pcs
Prix: USD9.99-99.99
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-281.V1.0
Matière première:
Polyimide
Compte de couche:
2 couches
Taille de carte PCB:
130,66 x 40.67mm
Épaisseur de carte PCB:
0.3mm
Coverlay:
jaune
Silkscreen:
blanc
Poids de cuivre:
70µm
Finition extérieure:
Or d'immersion
Mettre en évidence:

Panneau flexible de carte PCB de réduction de poids

,

Panneau flexible de carte PCB d'en cuivre de 2 onces

,

Carte PCB d'or d'immersion de 2 onces

Description du produit

Carte PCB flexible de double couche établie sur le Polyimide avec le cuivre de 2 onces et l'or d'immersion pour le contrôle industriel

(Les circuits imprimés flexibles sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Description générale

C'est un type de circuit imprimé flexible pour l'application de la source de courant alternatif. C'est des 2 couches FPC à 0.3mm profondément avec le cuivre de 2 onces. Le stratifié bas est d'ITEQ, il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. FR-4 comme le renfort est appliqué de l'arrière.

Fiche technique de paramètre et

Taille de carte PCB flexible 130,66 x 40.67mm
Nombre de couches 2
Type de conseil Carte PCB flexible
Épaisseur de conseil 0.30mm
Matériel de conseil Polyimide 50µm
Fournisseur matériel de conseil ITEQ
Valeur de Tg de matériel de conseil 60℃
Épaisseur de Cu de PTH µm ≥20
Thicknes intérieurs de Cu d'Iayer NON-DÉTERMINÉ
Épaisseur extérieure de Cu µm 70
Couleur de Coverlay Jaune
Nombre de Coverlay 2
Épaisseur de Coverlay µm 25
Matériel de renfort FR-4
Épaisseur de renfort 0.2mm
Type d'encre de Silkscreen IJR-4000 MW300
Fournisseur de Silkscreen TAIYO
Couleur de Silkscreen Blanc
Nombre de Silkscreen 1
Épluchage de l'essai de Coverlay Aucun peelable
Adhérence de légende 3M 90℃ n'épluchant non après mn l'essai de 3 fois
Finition extérieure Or d'immersion
Épaisseur de nickel/d'or Au : 0.03µm (mn) ; Ni 2-4µm
RoHS a exigé Oui
Famability 94-V0
Essai de choc thermique Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage.
Fonction Essai électrique de passage de 100%
Exécution Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C

Réduction de poids panneau flexible de carte PCB d'en cuivre de 2 onces avec de l'or d'immersion 0

Réduction de poids panneau flexible de carte PCB d'en cuivre de 2 onces avec de l'or d'immersion 1

Caractéristiques et avantages

Excellente flexibilité

Réduction du volume

Réduction de poids

Cohérence d'assemblée

Fiabilité accrue

L'extrémité peut être entière soudée

Coût bas

Continuité du traitement

Service de période active

Délai d'exécution rapide : 3-5 jours

Applications

Bande légère molle d'usage universel de LED, panneau de câble d'antenne de téléphone portable, contrôle industriel, panneau mou de contrôleur de température

Brève introduction de FPC

La carte électronique flexible (FPC) désigné sous le nom « du conseil mou ». Dans l'industrie, FPC est une carte électronique faite de substrat isolant flexible (film principalement de polyimide ou de polyester), qui a beaucoup d'avantages que les cartes électronique rigides n'ont pas. Par exemple, il peut être librement plié, enroulé, plié. Le volume de produits électroniques peut être considérablement réduit à l'aide de FPC, qui convient au développement des produits électroniques en direction de la haute densité, de la miniaturisation et de la fiabilité élevée. Par conséquent, FPC a été très utilisé dans aérospatial, les militaires, la communication mobile, l'ordinateur portable, les périphériques d'ordinateur, le PDA, l'appareil photo numérique et d'autres champs ou produits.

FPC a également les avantages de la bonne dissipation thermique, du solderability, du support facile et du coût bas.

La carte électronique flexible a une couche, deux couches et conseil multicouche. La matière première est stratifié plaqué de polyimide. Ce genre de matériel a la résistance du feu vif et la bonne stabilité dimensionnelle. C'est le produit fini par le pressurage avec le film de revêtement qui a la protection mécanique et la bonne isolation électrique. Les conducteurs extérieurs et intérieurs des cartes électronique doubles faces et multicouche sont métallisés pour réaliser la connexion électrique des couches intérieures et externes.

La fonction de la carte flexible peut être divisée en quatre sortes, à savoir, menez la ligne, le circuit imprimé, le connecteur et le système intégré multifonctionnel, qui couvrent le système auxiliaire d'ordinateur, de périphérique d'ordinateur, l'appareil électrodomestique du consommateur et l'automobile, etc.

Réduction de poids panneau flexible de carte PCB d'en cuivre de 2 onces avec de l'or d'immersion 2

Réduction de poids panneau flexible de carte PCB d'en cuivre de 2 onces avec de l'or d'immersion 3
