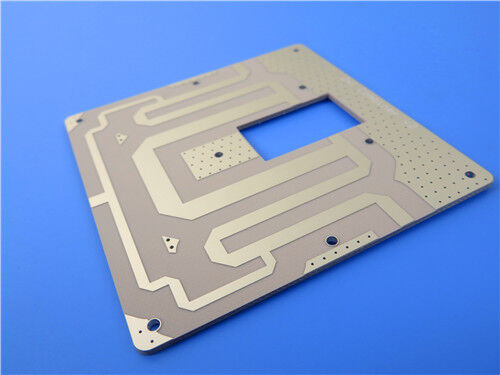

PCB à haute fréquence à double face CER-10 30 millimètres d'argent lamellé à immersion

C' est un rigide à deux couches sur mesurePCB à haute fréquenceutilisant un stratifié en céramique organique Taconic CER-10, conçu pour des applications de micro-ondes et de circuits RF de haute performance.Le panneau est revêtu d'un revêtement de surface en argent par immersion avec une construction sans sérigraphie et sans masque de soudure à double faceChaque unité est entièrement testée électriquement avant la livraison pour garantir une performance constante et fiable.

Spécification des PCB

Structure de l'empilement de couches de PCB

Les œuvres d'art et les normes de qualité

Format des illustrations: Fabriqué sur la base des données standard Gerber RS-274-X afin d'assurer une configuration de circuit précise et une compatibilité de fabrication complète.

Norme de qualité: tous les processus de production et d'inspection sont conformes aux critères IPC-Classe 2, ce qui garantit une performance électrique stable et une durabilité à long terme pour les applications commerciales et industrielles.

Couverture des services: le transport maritime mondial est pris en charge pour assurer un approvisionnement en produits stable et fiable pour les projets internationaux de PCB à haute fréquence.

Résumé du matériel du CER-10

Le CER-10 est un stratifié céramique organique de haute performance appartenant à la série de produits ORCER de Taconic.technologie de remplissage en céramique avancée et fabrication professionnelle en fibre de verre PTFE revêtueIl est doté d'une constante diélectrique fixe de 10 et d'un facteur de dissipation ultra-faible de 0.0035 à 10 GHz, ce matériau offre des performances de haute fréquence exceptionnelles à faible perte. Il offre également une excellente résistance à la liaison interlaminée et une résistance supérieure à la soudure,ce qui en fait un choix fiable pour les applications de circuits micro-ondes à haute fréquence exigeantes.

Caractéristiques de performance des matériaux de baseLes avantages

Caractéristique de faible perte à haute Dk: présente une DK stable de 10 et une DF ultra-faible de 0,0035 à 10 GHz, réduisant l'atténuation du signal et le décalage de phase pour une transmission précise à haute fréquence.

Résistance structurelle et à la soudure supérieure: une forte adhérence entre les couches et une résistance à la soudure évitent la délamination et les dommages structurels, améliorant la stabilité et la fiabilité du service des PCB.

Ultra-faible absorption d'humidité: avec une faible absorption d'humidité de 0,02%, il maintient des performances diélectriques et électriques stables dans des environnements de travail humides et complexes.

Performance d'expansion thermique optimisée: les valeurs CTE réglées réduisent l'expansion thermique de l'axe Z, protégeant les voies plaquées du stress thermique et assurant une connectivité stable.

Stabilité dimensionnelle et mécanique: haute rigidité et résistance à la flexion résistent à la déformation thermique et mécanique, favorisant une fabrication de haute précision et un rendement plus élevé.

Soutien à la miniaturisation: une constante diélectrique élevée permet des mises en page de circuits compacts, réduisant la taille du PCB et prenant en charge la conception d'appareils à micro-ondes légers.

Scénarios d'application typiques

Profitant de sa constante diélectrique élevée, de sa perte de haute fréquence ultra-faible, de sa structure mécanique stable et de son excellente adaptabilité à l'environnement,Les PCB à base de CER-10 sont largement utilisés dans les systèmes de micro-ondes et de RF à haute performance, couvrant principalement les domaines d'application suivants:

• Amplificateurs de puissance à haute fréquence
• Dispositifs de filtrage à guidage d'onde
• Couplings directionnels RF
• Composants passifs de micro-ondes à haute performance
