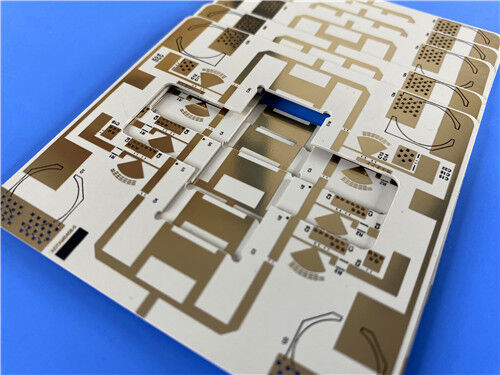

PCB Wangling 2 couches TP440 1.6mm Or par immersion Matériau à faible perte

Ce PCB à haute fréquence rigide à deux couches Wangling TP440 est une solution de circuit thermoplastique haut de gamme conçue pour la transmission de signaux micro-ondes à faible perte et les systèmes d'antenne de haute stabilité.Adoption d'un matériau diélectrique composite en céramique sans fibre de verre PPO exclusif à l'industrie, cette carte offre des performances diélectriques ultra-stables, une atténuation minimale du signal et une adaptation environnementale exceptionnelle,dépassant les substrats à haute fréquence conventionnels renforcés de verre en termes de résistance aux basses températures et de machinabilité structurelle. doté d'une épaisseur de 1,6 mm et d'un revêtement en cuivre extérieur de 1 oz, le PCB applique une finition de surface en or par immersion pour assurer une soudabilité fiable,résistance à l'oxydation supérieure et puissance électrique constante pendant le fonctionnement à haute fréquence à long termeIl prend en charge la fabrication de traces et d'espaces de 5/8 millimètres de ligne fine, ainsi que le forage de micro-trous de précision de 0,3 mm, avec une structure non aveugle.La carte adopte sérigraphie noire sur la couche supérieure et une exposition complète au cuivre nu des deux côtés sans couverture de masque de soudure.

Spécification des PCB

Structure de l'empilement des PCB

Ce PCB rigide à deux couches adopte un noyau diélectrique Wangling TP440 sans fibre de verre de 1,5 mm en matière composite de céramique et de résine PPO.Il élimine les interférences du signal de fibre de verre pour des performances diélectriques ultra stables et une transmission électromagnétique constante- une feuille de cuivre de 35 μm à double face assure une conduction efficace et constante du signal,tandis que la stratification intégrée renforce la stabilité structurelle et la précision d'usinage pour un fonctionnement fiable de l'antenne et du système à micro-ondes.

Statistique des PCB

Ce PCB haute fréquence TP440 adopte une disposition rationalisée des composants et rationnelle via la distribution.il correspond aux caractéristiques structurelles des antennes miniaturisées et des équipements de micro-ondes de précision, assurant une transmission stable du signal à faible perte tout en maintenant une grande faisabilité d'assemblage pour les modules RF compacts.

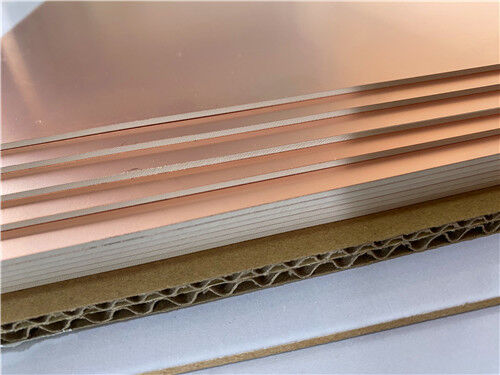

Vue d'ensemble du substrat de la série Wangling TP

- Je vous en prie.Série TPreprésente une gamme de substrats thermoplastiques à haute fréquence unique dans l'industrie,portant adoption d'une formule composite spécialisée de résine d'oxyde de polyphényléne et de charges en nanocéramique sans aucun renforcement en fibre de verreContrairement aux laminats traditionnels à haute fréquence renforcés de fibre de verre, sa constante diélectrique peut être calibrée avec précision en ajustant le rapport de mélange des particules de céramique et de la résine PPO.réalisation de paramètres diélectriques personnalisables pour divers scénarios de haute fréquenceLa série présente une classification structurelle graduée: les substrats diélectriques purs sont définis comme TP, les variantes à revêtement de cuivre à face unique comme TP-1 et les versions à revêtement de cuivre à double face comme TP-2.D'une épaisseur n'excédant pas 1 mm, les substrats de la série TP offrent une consistance électrique exceptionnelle, une résistance environnementale extrême et une machinabilité structurelle supérieure,servant d'alternative à haute fiabilité pour le matériel de micro-ondes et d'antennes de précision.

Principaux avantages des performances du matériau TP440

Le substrat TP440 intègre des performances diélectriques personnalisables, une adaptabilité à des températures extrêmes et une usinabilité mécanique fiable.maintenir une sortie de signal stable à faible perte dans des environnements de travail complexes et difficilesSes avantages complets le rendent hautement exclusif pour les antennes miniaturisées à haute fréquence et les équipements électroniques de précision militaires:

Propriétés diélectriques personnalisables et stables: offre une large réglabilité de la constante diélectrique de 3,0 à 25 avec plusieurs classes fixes courantes disponibles.Il offre une perte diélectrique ultra-faible et des performances électriques stables avec une variation minimale des paramètres inférieure à 10 GHz.

Résistance extrême aux températures élevées: assure un fonctionnement fiable à long terme à -100°C à +150°C avec une résistance exceptionnelle aux basses températures.L'instabilité des performances et les dommages structurels peuvent survenir à des températures supérieures à 180 °C.

Personnalisation de l'épaisseur flexible: Prend en charge une épaisseur minimale de 0,5 mm, avec diverses options d'épaisseur standard et personnalisées pour répondre à diverses exigences d'assemblage.

Résistance aux rayonnements et faible dégagement: Il est livré avec une excellente résistance aux rayonnements et une capacité de dégagement ultra-faible, idéal pour l'aérospatiale et les environnements spatiaux extrêmes.

Fabrication et adhérence supérieures: offre une adhérence plus forte de la feuille de cuivre que les substrats céramiques revêtus sous vide.Il prend en charge un traitement mécanique et chimique complet que les substrats céramiques rigides ne peuvent pas réaliser..

Adaptabilité professionnelle de l'antenne miniaturisée: optimisé pour le matériel compact à haute fréquence, parfaitement adapté à la navigation Beidou, aux systèmes de missiles,appareils à fusible et modules d'antenne miniaturisés.

Scénarios d'application typiques

Bénéficiant d'une stabilité Dk personnalisable, d'une perte à haute fréquence ultra-faible, d'une résistance extrêmement basse aux températures et d'une excellente machinabilité mécanique,Les PCB à haute fréquence Wangling TP440 sont largement utilisés dans la navigation de précision et les équipements spécialisés de haute fréquence militaires.:

• Systèmes d'antennes de navigation GPS de haute précision
• Unités de détection et de transmission de signaux à micro-ondes à base de missiles
• Dispositifs de commande électronique des fusibles et d'induction à haute fréquence
• Modules d'antennes compactes miniaturisés pour les systèmes aérospatiaux et RF de précision

Assurance qualité et service mondial

Les PCB thermoplastiques à haute fréquence Wangling TP440 suivent des normes strictes de qualité industrielle IPC-Classe-2 tout au long de la production.chaque carte de circuit imprimé offre une tolérance dimensionnelle précise et une cohérence électrique constante pour une production de masse fiableChaque unité reçoit des tests électriques complets avant expédition pour garantir une fonctionnalité impeccable et une qualité uniforme du lot.Nous fournissons des solutions de PCB haute fréquence personnalisées fiables pour la navigation mondiale, les applications électroniques à haute fréquence de qualité aérospatiale et militaire.
