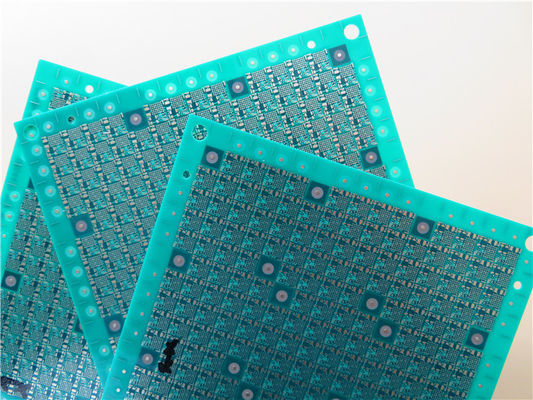

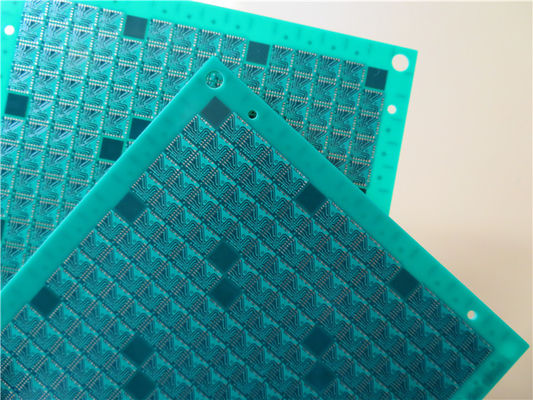

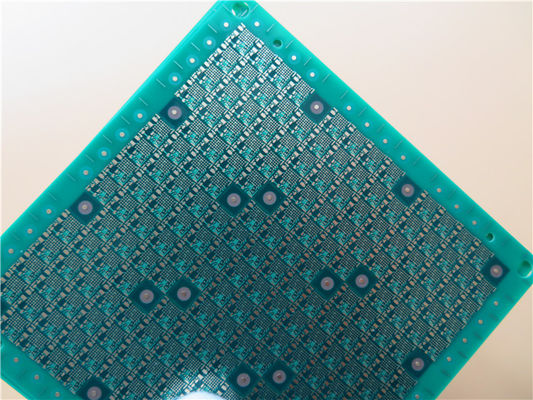

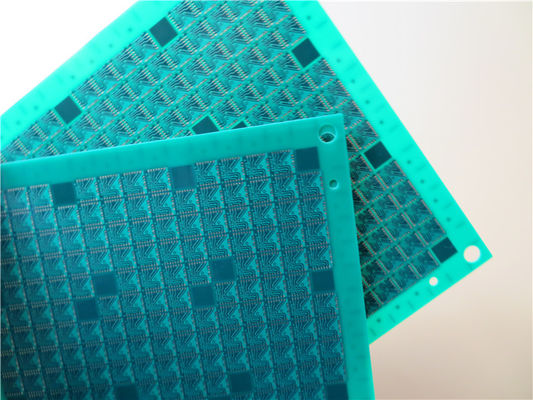

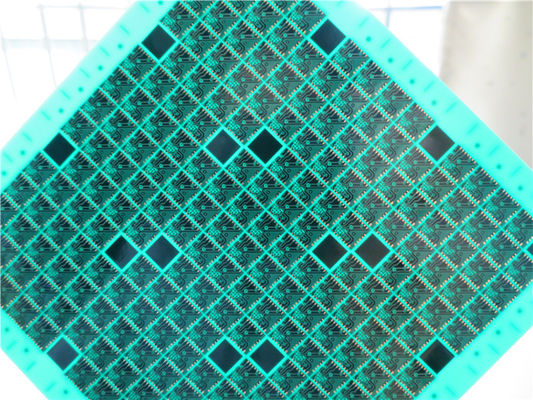

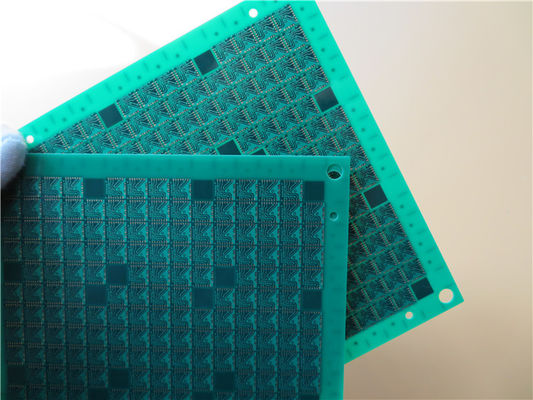

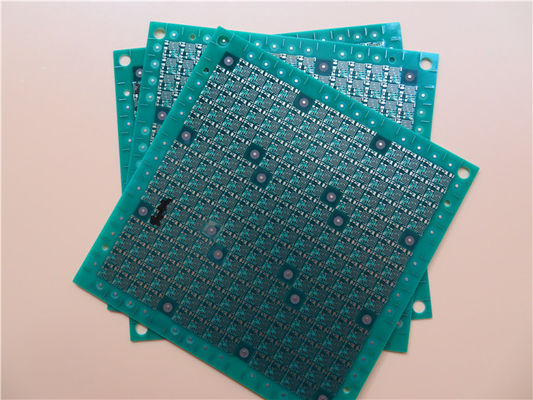

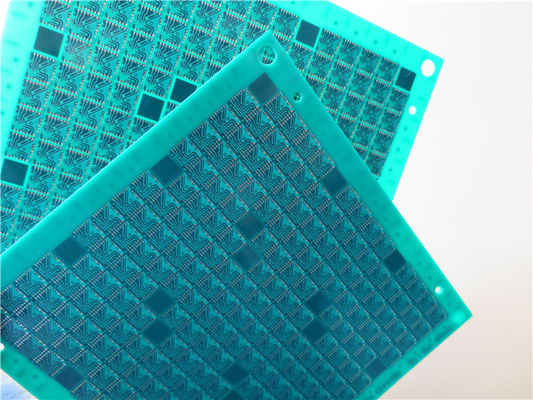

6 couches aveugles via PCB Ultrafin 0,6 mm carte de circuit imprimé automobile pour le suivi GPS

Image Grand : 6 couches aveugles via PCB Ultrafin 0,6 mm carte de circuit imprimé automobile pour le suivi GPS

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Bicheng
Certification:	UL, ISO9001, IATF16949
Numéro de modèle:	BIC-478.V1.0

Conditions de paiement et expédition:

Quantité de commande min:	1pcs
Prix:	USD9.99-99.99
Détails d'emballage:	Vide bags+Cartons
Délai de livraison:	8-9 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	5000pcs par mois

Contact

Description de produit détaillée

Matériau de base:	FR-4	Nombre de couches:	6 couches
Épaisseur des PCB:	0.6mm ±0.1	Taille des PCB:	100 x 103 mm = 1 PCS
Masque de soudure:	Verte	Filtres à soie:	Je ne veux pas
Poids en cuivre:	1 oz	Finition de surface:	Or par immersion
Mettre en évidence:	GPS dépistant la carte électronique des véhicules à moteur , carte électronique des véhicules à moteur de 0.6mm , 0.6mm panneau de carte PCB de 6 couches

Via rempli PCB Via dans le circuit imprimé pad 0.6mm multicouche PCB construit sur 6 couches avec blind via pour le suivi GPS

1.1 Description générale

Il s'agit d'un type de circuit imprimé ultra-mince à 6 couches construit sur un substrat FR-4 avec Tg 135°C pour l'application du suivi GPS.6 mm d'épaisseur sans sérigraphie sur masque de soudure vert (Taiyo) et or immersion sur tamponsLe matériau de base provient de Taiwan ITEQ fournissant 1 PCB par panneau. Les fils de 0,25 mm sont remplis de résine et recouverts (via in pad). Ils sont fabriqués selon IPC 6012 classe 2 en utilisant les données Gerber fournies.Chacun des 50 panneaux est emballé pour l'expédition.

1.2 Caractéristiques et avantages

Conforme à la directive RoHS et adapté aux besoins de fiabilité thermique

Haute soudabilité, absence de contrainte des circuits imprimés et moins de contamination de la surface des PCB.

Gestion et maintenance complète des équipements et contrôle des processus

Les produits et la fabrication sont certifiés par des organismes agréés.

Les commandes en petites quantités sont acceptées.

Livraison à temps: >98%

1.3 Applications

Éclairage à LED

Système d'interphone

Routeur Wi-Fi portable

Traqueur GSM

Éclairage commercial à LED

Modem Wifi 4G

Contrôle d'accès Honeywell

Contrôle d'accès électronique

Amplificateur de fréquence audio

Serveurs de fichiers

1.4 Paramètre et fiche de données

Taille du PCB	100 x 103 mm = 1 PCS
Type de plaque	PCB multicouches
Nombre de couches	6 couches
Composants montés à la surface	Je suis désolé.
Par des composants perforés	- Je ne sais pas.
REMISSION de couche	le cuivre ------- 18um ((0,5 oz) + plaque TOP CS
	4 millimètres de prépré
	le cuivre ------- 18um ((0,5 oz) GND Plane
	4mil FR-4
	le cuivre ------- 18um ((0,5 oz) Plan de réaction thermique
	4 millimètres de prépré
	le cuivre ------- 18um ((0,5 oz) Plan de réaction thermique
	4mil FR-4
	le cuivre ------- 18um ((0,5 oz) SIG
	4 millimètres de prépré
	le cuivre ------- 18um ((0,5 oz) BOT PS
La mise en œuvre de l'accord
Trace minimale et espace:	3 millilitres ou 3 millilitres
Les trous minimaux et maximaux:	0.22/3.50 mm
Nombre de trous différents:	25
Nombre de trous:	2315
Nombre de fentes fraîches:	0
Nombre de coupures internes:	0
Contrôle de l'impédance	Je ne veux pas
Matériel du tableau
Époxyde de verre:	FR-4, ITEQ IT140 TG>135, er<5.4
Foil final extérieur:	1 oz
Pour les feuilles finales:	0.5 oz
Hauteur finale du PCB:	00,6 mm ± 0.1
Décapage et revêtement
Finition de surface	Or par immersion 0,025 μm sur 3 μm Nickel (14,4% de surface)
Masque de soudure Appliquer à:	En haut et en bas, 12 microns minimum
Couleur du masque de soudure:	Verte, TAIYO PSR-2000 GT600D
Type de masque à soudure:	LPSM
Contour/coupe	Routage
Marquage
Côté de la légende du composant	Pas besoin de sérigraphie.
Couleur de la légende du composant	Pas besoin de sérigraphie.
Nom ou logo du fabricant:	Pas besoin de sérigraphie.
VIA	Plaqué à travers le trou ((PTH), aveugle via et via le capot sur CS et PS, les voies ne sont pas visibles.
Classification de la flammabilité	Le type de véhicule doit être conforme à la norme UL 94-V0.
Tolérance à la dimension
Dimension du contour:	0.0059 " (0,15 mm)
Plaquage des panneaux:	0.0030" (0,076 mm)
Tolérance de forage:	0.002" (0,05 mm)
Testez	Test électrique à 100% avant expédition
Type d'œuvre d'art à fournir	fichier électronique, Gerber RS-274-X, PCBDOC etc.
ZONE de service	Dans le monde entier.

1.5 Conception pour la fabrication (2)

Numéro de série.	Procédure	Nom de l'article	Capacité de fabrication
			Grand volume (S<100 m2)	Volume moyen (S<10 m2)	Prototype ((S<1m2)
			Grand volume (S<100 m2)	Volume moyen (S<10 m2)	Prototype ((S<1m2)
14	Laminage	Tolérance de l'épaisseur du stratifié	Épaisseur de PCB ± 10%	Épaisseur de PCB ± 10%	Épaisseur de PCB ± 8%
15		Épaisseur maximale du stratifié	4.0 mm	6.0 mm	7.0 mm
16		Précision de l'alignement du stratifié	≤ ± 5 mil	≤ ± 4 mil	≤ ± 4 mil
17	Forage (18um, 35um, 70um, etc. sont du cuivre fini.	Diamètre de la perceuse min	0.2 mm	0.2 mm	0.2 mm
18		Diamètre min.slot du routeur	0.60 mm	0.60 mm	0.60 mm
19		Tolérance minimale des emplacements PTH	± 0,15 mm	± 0,15 mm	±0,1 mm
20		Ratio d'aspect max.	1:08	1:12	1:12
21		Tolérance aux trous	± 3 millilitres	± 3 millilitres	± 3 millilitres
22		Espace de voie à voie	6 millions (le même net), 12 millions (un net différent)	6 millions (le même net), 14 millions (un net différent)	4 millions (le même net), 12 millions (un net différent)
23		Espace de trou de composant à trou de composant	12 millions (même filet), 16 millions (nette différente)	12 millions (même filet), 16 millions (nette différente)	10 millions (le même net), 14 millions (un net différent)
24	Grave	Largeur minimale du logo gravé	10 mil ((18um), 12 mil (35um), 12 mil ((70um)	8mm (18mm), 10mm (35mm), 12mm (70)	6mm (18mm), 8mm (35mm), 12mm (70)
25	Grave	Facteur de gravure	1.6-2.2	1.6-2.2	1.6-2.2
26	La couche extérieure ((18um, 35um, 70um etc. sont en cuivre fini. Si le cuivre n'est pas mentionné, la valeur par défaut est 1 oz fini)	Diamètre de la plaque min.via	20 millions	16 millilitres	16 millilitres
27		Diamètre de la plaque min.BGA	12 millilitres	12 millilitres	10 millilitres
28		Min. piste et espacement	5/5mil ((18um)	4/4mil ((18um)	3/3.5mil ((18um)
			5/5mil ((35um)	4/4mil ((35um)	3⁄4mil ((35um)
			7/9mil ((70um)	6/8mil ((70um)	6/7mil ((70um)
			Je suis désolée.	8/10mil ((105um)	8/9mil ((105um)
			13/13mil (environ 140 mm)	12/12mil ((140um)	12/11mil ((140um)
29		Grille minimale	10/10mil ((35um)	8/8mil ((35um)	4/8mil ((35um)
30		Min.space (conducteur à plateau, plateau à plateau)	6 mm et 18 mm	5 mm et 18 mm	4 mm et 18 mm
			6 mm et 35 mm	5 mm et 35 mm	4 mm et 35 mm
			9 mm (70 mm)	8 mm (70 mm)	7 mm (70 mm)
			11 mil ((105um)	10 mm (environ 105 mm)	9 mm et 105 mm)
			13 mm (environ 140 mm)	12 mm (environ 140 mm)	11 mm (environ 140 mm)

6 couches aveugles via PCB Ultrafin 0,6 mm carte de circuit imprimé automobile pour le suivi GPS 1
