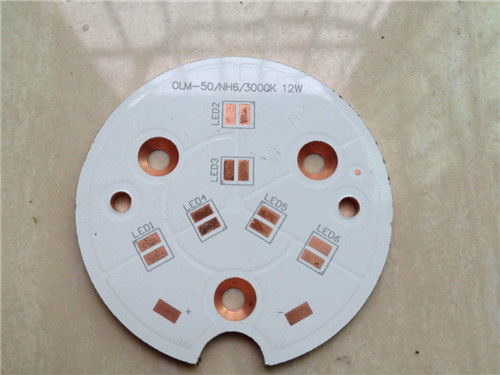

Le cuivre a basé la carte PCB fabriquant la carte électronique la carte PCB sur en métal noyau du substrat isolé par noyau de cuivre (carte PCB d'IMS) et en métal (MCPCB)
1. Carte PCB basée de cuivre
La carte PCB de cuivre de noyau est l'un des substrats les plus chers en métal, et sa conduction thermique est beaucoup de fois mieux que cela des substrats d'aluminium et de fer. Il convient aux circuits à haute fréquence, aux régions changeantes de la température de ciel et terre et à la dissipation thermique.
2. Couche
La couche de circuit du substrat de cuivre est exigée pour avoir une grande capacité de actuel-transport, ainsi un aluminium de cuivre épais devrait être employée, l'épaisseur dont est généralement 35 le μ m | 280 μ m ;
La couche d'isolation thermique est la technologie de base du substrat de cuivre aussi. La conduction thermique de noyau se compose de trioxyde en aluminium et poudre et polymère de silicium remplis de la résine époxyde, la résistance thermique est basse (0,15), visco-élasticité est excellente, et elle a la capacité de résister au vieillissement thermique. Il peut résister à la contrainte mécanique et thermique.
À base métallique est le membre de soutien de la carte PCB de cuivre. On l'exige pour avoir la conduction thermique élevée, la feuille généralement de cuivre est employée parce que le cuivre peut fournir une meilleure conduction thermique, appropriée pour forer, poinçonner, cisailler et couper et tout autre usinage conventionnel.
1,3 capacité 2021 de carte PCB de noyau en métal
| Capacité de carte PCB de noyau en métal | ||
| NON. | Paramètre | Valeur |
| 1 | Type de noyau en métal | Aluminium, cuivre, fer |
| 2 | Modèle de noyau en métal | A1100, A5052, A6061, A6063, C1100 |
| 3 | Finition extérieure | HASL, or d'immersion, argent d'immersion, OSP |
| 4 | Épaisseur de l'électrodéposition extérieure | HASL : Sn>2.54µm, l'ENIG : Au 0.025-0.1µm, Ni 2.5-5µm |
| 5 | Compte de couche | 1-4 couches |
| 6 | Maximum de taille de conseil | 23" x 46" (584mm×1168mm) |
| 7 | Mininum de taille de conseil | 0,1969" x 0,1969" (5mm×5mm) |
| 8 | Épaisseur de conseil | 0,0157" x 0,2362" (0.4-6.0mm) |
| 9 | Épaisseur de cuivre | 0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) à 10oz (350µm) |
| 10 | Largeur de voie minimum | 5mil (0.127mm) |
| 11 | L'espace minimum | 5mil (0.127mm) |
| 12 | Taille minimum de trou | 0,0197" (0.5mm) |
| 13 | Taille maximum de trou | Aucune limite |
| 14 | Les trous minimum ont poinçonné | Épaisseur de carte PCB <1> |
| Thikness 1.2-3.0mm de carte PCB : 0,0591" (1.5mm) | ||
| 15 | Épaisseur de paroi de PTH | >20µm |
| 16 | Tolérance de PTH | ±0.00295 » (0.075mm) |
| 17 | Tolérance de NPTH | ±0.00197 » (0.05mm) |
| 18 | Déviation de la position de trou | ±0.00394 » (0.10mm) |
| 19 | Tolérance d'ensemble | Cheminement : ±0.00394 » (0.1mm) |
| Poinçon : ±0.00591 » (0.15mm) | ||
| 20 | Angle de V-coupe | 30°, 45°, 60° |
| 21 | taille de V-coupe | 0,1969" x 47,24" (5mm×1200mm) |
| 22 | Épaisseur de panneau de V-coupe | 0,0236" x 0,1181" (0.6-3mm) |
| 23 | Tolérance d'angle de V-coupe | ±5º |
| 24 | Verticality de V-CUT | ≤0.0059 » (0.15mm) |
| 25 | Les fentes carrées minimum ont poinçonné | Épaisseur de carte PCB < 1=""> |
| Épaisseur 1.2-3.0mm de carte PCB : 0,0394" x 0,0394" (1,0 x 1.0mm) | ||
| 26 | PROTECTION de BGA minimum | 0,01378" (0.35mm) |
| 27 | Largeur minimum de pont de masque de soudure. | 8mil (0.2032mm) |
| 28 | Épaisseur minimum de masque de soudure | >13µm (0.013mm) |
| 29 | Résistance d'isolation | 1012ΩNormal |
| 30 | Force pelable | 2.2N/mm |
| 31 | Flotteur de soudure | 260℃ 3min |
| 32 | tension d'E-essai | 50-250V |
| 33 | Conduction thermique | 0.8-8W/M.K |
| 34 | Chaîne ou torsion | ≤0.5% |
| 35 | Inflammabilité | FV-0 |
| 36 | Taille minimum d'indicateur composant | 0,0059" (0.15mm) |
| 37 | Masque ouvert minimum de soudure sur la protection | 0,000394" (0.01mm) |
