Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | Matériel 3W/MK diélectrique | Compte de couche: | Côté simple |
|---|---|---|---|
| Épaisseur de carte PCB: | 1.6mm ±0.16 | Taille de carte PCB: | 80 x 50mm=1PCS |
| Masque de soudure: | Noir | Poids de cuivre: | 1oz |
| Finition extérieure: | L'ENIG | ||
| Mettre en évidence: | Panneau de carte PCB de 3W/MK RVB LED,Panneau de carte PCB de l'ENIG RVB LED,CARTE PCB DE 3W/MK RVB LED |
||

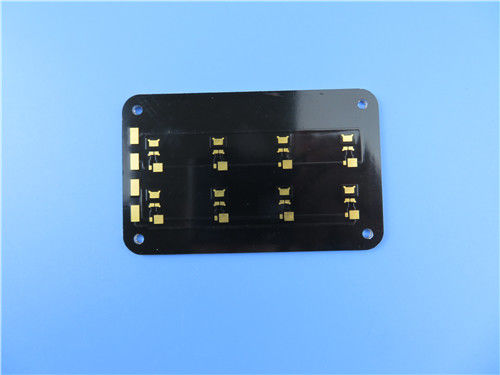

Conduction thermique élevée en aluminium conductrice élevée MCPCB de la carte PCB 3W/Mk pour l'éclairage de RVB
(les cartes PCB sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
C'est un type de carte PCB en aluminium pour l'application de l'éclairage Led. C'est un panneau à une seule couche de MCPCB à 1,6 millimètres profondément avec la conduction thermique de 3 W/MK. Le plat en aluminium est d'ITEQ, de masque de soudure et de silkscreen de Taiyo. Il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. 25 conseils sont emballés pour l'expédition.
Fiche technique de paramètre et
| TAILLE DE CARTE PCB | 80 x 50mm=1PCS |
| TYPE DE CONSEIL | CARTE PCB D'IMS |
| Nombre de couches | Carte PCB à simple face |
| Composants extérieurs de bâti | OUI |
| Par des composants de trou | NON |
| EMPILEMENT DE COUCHE | cuivre ------- 35um (1oz) |
| 3W/MK matériel diélectrique 100um | |
| Base en aluminium 5052 | |
| TECHNOLOGIE | |
| Trace et espace minimum : | 11mil/11.5mil |
| Trous minimum/maximum : | 8.5mm |
| Nombre de différents trous : | 1 |
| Nombre de forages : | 4 |
| Résistance thermique (°C/W) | ≤0.45 |
| Tension claque (volts continu) | 4000 |
| Contrôle d'impédance | non |
| MATÉRIEL DE CONSEIL | |
| Conduction thermique | 3W / Matériel diélectrique de Mk, MCPCB |
| Aluminium final externe : | 1oz |
| Aluminium final interne : | 0oz |
| Taille finale de carte PCB : | 1.6mm ±0.16 |
| ÉLECTRODÉPOSITION ET REVÊTEMENT | |
| Finition extérieure | Nickel au bain chaud au-dessus d'or d'immersion (l'ENIG) (1 nickel de µ » plus de 100 » de µ) |
| Soudez le masque pour s'appliquer à : | Dessus. minimum de 12µm. |
| Couleur de masque de soudure : | Noir |
| Type de masque de soudure : | LPSM |
| CONTOUR/CUTTING | Cheminement |
| INSCRIPTION | |
| Côté de légende composante | aucun silkscreen |
| Couleur de légende composante | aucun silkscreen |
| Fabricant Name ou logo : | selon la condition |
| PAR L'INTERMÉDIAIRE DE | non par l'intermédiaire de |
| ESTIMATION DE FLAMIBILITY | Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION | |
| Dimension d'ensemble : | 0,0059" (0.15mm) |
| Électrodéposition de conseil : | 0,0030" (0.076mm) |
| Tolérance de perceuse : | 0,002" (0.05mm) |
| ESSAI | Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE | Dans le monde entier, globalement. |
Caractéristiques et avantages
La dissipation thermique efficace réduit la température de fonctionnement du module et prolonge la durée de vie.
La densité et la fiabilité de puissance sont améliorées vers le haut de 10%.
Réduisez la dépendance des radiateurs et de tout autre matériel (matériaux thermiques y compris d'interface),
Réduisez le volume du produit,
test de tension thermique, essai de fiabilité, essai de résistance d'isolation et essai ionique de contamination,
Foyer sur le bas à la production de masse moyenne
L'ordre de petite quantité est accepté
Applications
Éclairage à la maison
Système de conversion léger
Relais solide
Lampe de mur
