Réflexion élevée en aluminium MCPCB de carte PCB de miroir pour l'éclairage de LED

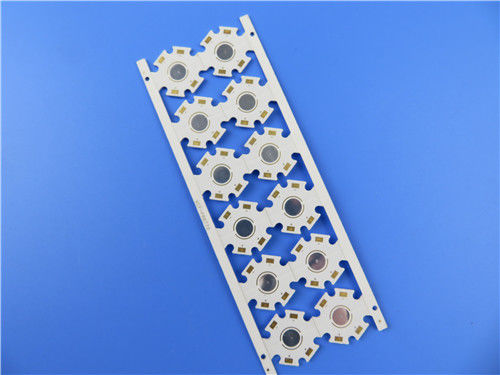

(les cartes PCB sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
C'est un type de carte PCB en aluminium de miroir pour l'application de l'éclairage Led. C'est un panneau à une seule couche de MCPCB à 1,2 millimètres profondément avec 1 conduction thermique de W/MK. Le plat en aluminium est d'ITEQ, de masque de soudure et de silkscreen de Taiyo. Il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. 25 panneaux sont emballés pour l'expédition.
Fiche technique de paramètre et
| TAILLE DE CARTE PCB |
130 x 48mm=12PCS |
| TYPE DE CONSEIL |
CARTE PCB D'IMS |
| Nombre de couches |
Carte PCB à simple face, carte PCB de noyau en métal |
| Composants extérieurs de bâti |
OUI |
| Par des composants de trou |
NON |
| EMPILEMENT DE COUCHE |
cuivre ------- 35um (1oz) |
| 1W/MK matériel diélectrique, 75um |
| Aluminium 5052, 1.2mm |
| TECHNOLOGIE |
|
| Trace et espace minimum : |
12mil/12mil |
| Trous minimum/maximum : |
1.5mm |
| Nombre de différents trous : |
1 |
| Nombre de forages : |
4 |
| Résistance thermique (°C/W) |
≤0.45 |
| Tension claque (volts continu) |
4000 |
| Contrôle d'impédance |
non |
| MATÉRIEL DE CONSEIL |
|
| Conduction thermique |
1W/MK matériel diélectrique, MCPCB |
| Aluminium final externe : |
1oz |
| Aluminium final interne : |
0oz |
| Taille finale de carte PCB : |
1.2mm ±0.12 |
| ÉLECTRODÉPOSITION ET REVÊTEMENT |
|
| Finition extérieure |
Or d'immersion, réflexion de miroir |
| Soudez le masque pour s'appliquer à : |
Dessus. minimum de 12µm. |
| Couleur de masque de soudure : |
Blanc, PSR400 WT02 |
| Type de masque de soudure : |
LPSM |
| CONTOUR/CUTTING |
Cheminement |
| INSCRIPTION |
|
| Côté de légende composante |
aucun silkscreen |
| Couleur de légende composante |
aucun silkscreen |
| Fabricant Name ou logo : |
selon la condition |
| PAR L'INTERMÉDIAIRE DE |
non par l'intermédiaire de |
| ESTIMATION DE FLAMIBILITY |
Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION |
|
| Dimension d'ensemble : |
0,0059" (0.15mm) |
| Électrodéposition de conseil : |
0,0030" (0.076mm) |
| Tolérance de perceuse : |
0,002" (0.05mm) |
| ESSAI |
Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR |
dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE |
Dans le monde entier, globalement. |
Caractéristiques et avantages
Combinaison d'optimisation de circuit de puissance et de circuit de commande,
Remplacez le substrat en céramique fragile et obtenez une meilleure longévité mécanique,
Diffusion de la chaleur efficace dans la conception du circuit,
Réduisez la température de fonctionnement de l'équipement,
Améliorez la densité de puissance et la fiabilité du dispositif,
Prolongez la durée de vie du produit,
Applications
Éclairage des véhicules à moteur
Contrôle constant de tension
Système de conversion léger
Éclairage de centre commercial
Nos capacités 2021 de cartes d'entraînement
Vias aveugles, vias enterrés
Carte PCB de câble
Panneaux de cuivre lourds 10oz
Haut Tg, matériel élevé de CTI
FR-4 hybride et matériel à haute fréquence
L'impédance a commandé la carte PCB
Classe 2, classe 3 d'IPC d'IPC
Carte PCB sans plomb (RoHS conforme)
PCBs multicouche aux conseils de couches de l'en cuivre 32+
Carte PCB de noyau en métal (MCPCB)
Matériaux de carte PCB – FR-4, Polyimide, Rogers et plus
Fabricant conforme de carte PCB de RoHS
Carte PCB rigide de câble
Carte PCB de rf/carte PCB à haute fréquence
À travers-trou, BGA, doigt d'or, dôme de bord
Par l'intermédiaire-dans-protection, vias remplis
IATF16949 (2016), ISO14001 (2004), ISO9001 (2015), UL a certifié
Nos services
Foyer sur des prototypes, petits groupes, production de masse
Le revirement rapide, double a dégrossi carte PCB 24 heures de disponible.
Service porte-à-porte d'expédition
Carte PCB en aluminium de miroir
La carte PCB en aluminium de miroir est un substrat qui est pressé ainsi que le substrat de couche de circuit de BT et en aluminium matériel avec les particules argentées. C'est la matière première la plus appropriée pour l'emballage d'ÉPI.
Avantages
Bonne dissipation thermique : le substrat en aluminium argenté de miroir adopte la technologie thermoélectrique de séparation, et la conduction thermique de la carte PCB en aluminium ordinaire avec la couche d'isolation est 1W/MK à 3W/MK. La conduction thermique de la carte PCB en aluminium de miroir atteint un plus haut 137W/MK, qui améliore considérablement la dissipation thermique de la puce.
Efficacité légère élevée : la réflectivité de la carte PCB en aluminium d'or ordinaire est 80%, la réflectivité de la carte PCB en aluminium de trou de tasse est 85%, la réflectivité de la carte PCB en aluminium plaquée argentée est 95%, et la réflectivité de la carte PCB en aluminium argentée de miroir est 98%. La carte PCB en aluminium argentée de miroir peut faire la lumière de la puce améliorent enthousiaste.
