Carte PCB de noyau en métal du module d'alimentation 1oz avec le masque noir de soudure

Nombre De Pièces:	1pcs
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-771.V1.0

Matière première:

Matériel 1W/MK diélectrique

Compte de couche:

Côté simple

Épaisseur de carte PCB:

1.6mm ±0.16

Taille de carte PCB:

96 x 96mm=1PCS

Masque de soudure:

Silkscreen:

Blanc

Poids de cuivre:

Finition extérieure:

Mise à niveau de soudure d'air chaud (HASL), sans plomb

Mettre en évidence:

Carte PCB de noyau en métal de module d'alimentation

carte PCB de noyau en métal 1oz

carte PCB de module d'alimentation 1oz

Description du produit

Carte électronique en aluminium d'IMS de carte PCB RoHS pour le module d'alimentation

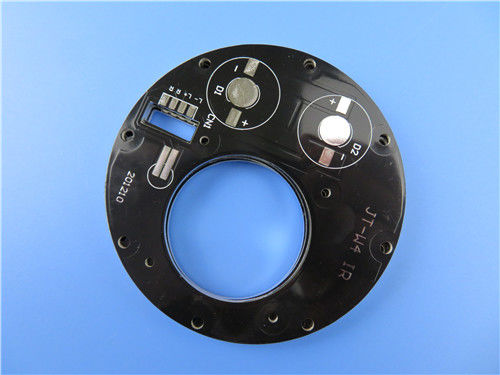

(les cartes PCB sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Description générale

C'est un type de carte PCB en aluminium pour la mise sous tension le module. C'est un panneau à une seule couche de MCPCB à 1,6 millimètres profondément avec 1 conduction thermique de W/MK. Le plat en aluminium est d'ITEQ, de masque de soudure et de silkscreen de Taiyo. Il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. 30 conseils sont emballés séparément.

Fiche technique de paramètre et

TAILLE DE CARTE PCB	96 x 96mm=1PCS
TYPE DE CONSEIL	CARTE PCB D'IMS
Nombre de couches	Carte PCB à simple face
Composants extérieurs de bâti	OUI
Par des composants de trou	NON
EMPILEMENT DE COUCHE	cuivre ------- 70um (2oz)
	1W/MK matériel diélectrique 75um
	6061 1.5mm en aluminium
TECHNOLOGIE
Trace et espace minimum :	12mil/20mil
Trous minimum/maximum :	3mm/5.0mm
Nombre de différents trous :	12
Nombre de forages :	3
Nombre de fentes fraisées :	2
Nombre de coupes-circuit internes :	0
Contrôle d'impédance	non
MATÉRIEL DE CONSEIL
Noyau en aluminium :	1W / Matériel diélectrique 75um de Mk
Résistance thermique (°C/W)	≤0.45
Tension claque (volts continu)	4000
Aluminium final externe :	1oz
Aluminium final interne :	0oz
Taille finale de carte PCB :	1.6mm ±0.16
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure	Mise à niveau de soudure d'air chaud (HASL), sans plomb, Sn>=2.54µm
Soudez le masque pour s'appliquer à :	SUPÉRIEUR, minimum 12micron
Couleur de masque de soudure :	Noir, KSM-S6189BK31
Type de masque de soudure :	LPSM
CONTOUR/CUTTING	Cheminement
INSCRIPTION
Côté de légende composante	DESSUS
Couleur de légende composante	Blanc, IJR-4000 MW300
Fabricant Name ou logo :	Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE	Non plaqué dans tout le trou (NPTH)
ESTIMATION DE FLAMIBILITY	Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble :	0,0059"
Électrodéposition de conseil :	0,0029"
Tolérance de perceuse :	0,002"
ESSAI	Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR	dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE	Dans le monde entier, globalement.

Caractéristiques et avantages

Combinaison d'optimisation de circuit de puissance et de circuit de commande,

Remplacez le substrat en céramique fragile et obtenez une meilleure longévité mécanique,

Diffusion de la chaleur efficace dans la conception du circuit,

Améliorez la densité de puissance et la fiabilité du dispositif,

Inspection stricte de WIP et surveillance aussi bien qu'instruction de travail,

L'UL a reconnu et RoHS Directive-conforme

Applications

Conducteur à disque souple

Matériel électronique de communication

Équipement d'alimentation d'énergie
