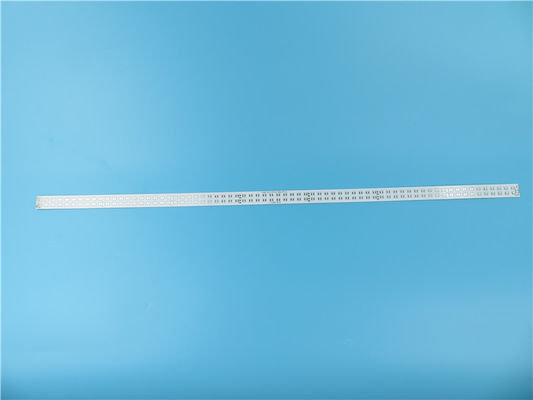

Mètre en aluminium MCPCB de la bande 1 de carte PCB établi sur 1.0mm épais avec HASL sans plomb
(les cartes PCB sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
C'est un type de carte PCB de bande de LED établie sur le noyau en aluminium avec le diélectrique 1W/MK pour la mise sous tension l'éclairage LED. C'est de 1,4 mètres long avec le silkscreen épais et noir de 1.0mm au-dessus du masque blanc de soudure et le HASL sur des protections. La matière première est employée de la marque d'ILM, conseil entier fournissant 1 carte PCB. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 panneaux sont emballés pour l'expédition.
Fiche technique de paramètre et
| TAILLE DE CARTE PCB |
1420 x 16mm = 1PCS |
| TYPE DE CONSEIL |
Carte PCB en aluminium, carte PCB d'IMS |
| Nombre de couches |
Carte PCB à simple face |
| Composants extérieurs de bâti |
OUI |
| Par des composants de trou |
NON |
| EMPILEMENT DE COUCHE |
cuivre ------- 35um (1oz) |
| Matériel 1W/MK diélectrique |
| Aluminium 5052 |
| TECHNOLOGIE |
|
| Trace et espace minimum : |
62,4 mil /-mil |
| Trous minimum/maximum : |
4,2 millimètres/4,2 millimètres |
| Nombre de différents trous : |
1 |
| Nombre de forages : |
21 |
| Résistance thermique (°C/W) |
≤0.45 |
| Tension claque (volts continu) |
4000 |
| Contrôle d'impédance |
non |
| MATÉRIEL DE CONSEIL |
|
| Conduction thermique |
1W/MK matériel diélectrique, MCPCB |
| Aluminium final externe : |
1oz |
| Aluminium final interne : |
0oz |
| Taille finale de carte PCB : |
1,0 millimètres ±0.10 |
| ÉLECTRODÉPOSITION ET REVÊTEMENT |
|
| Finition extérieure |
Soudure d'air chaud |
| Soudez le masque pour s'appliquer à : |
Dessus. minimum de 12µm. |
| Couleur de masque de soudure : |
Blanc |
| Type de masque de soudure : |
LPSM |
| CONTOUR/CUTTING |
Cheminement |
| INSCRIPTION |
|
| Côté de légende composante |
DESSUS |
| Couleur de légende composante |
Noir |
| Fabricant Name ou logo : |
Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged |
| PAR L'INTERMÉDIAIRE DE |
non par l'intermédiaire de |
| ESTIMATION DE FLAMIBILITY |
Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION |
|
| Dimension d'ensemble : |
0,0059" (0.15mm) |
| Électrodéposition de conseil : |
0,0030" (0.076mm) |
| Tolérance de perceuse : |
0,002" (0.05mm) |
| ESSAI |
Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR |
dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE |
Dans le monde entier, globalement. |
Caractéristiques et avantages
Remplacez le substrat en céramique fragile et obtenez une meilleure longévité mécanique ;
Prolongez la durée de vie du produit ;
Réduisez le coût du matériel et de l'assemblée ;
Réduisez la température de fonctionnement de l'équipement ;
Méthode de expédition diversifiée ;
Éventail d'offre de carte PCB ;
L'UL a reconnu et RoHS Directive-conforme ;
Capacité de carte PCB de prototype ;
Ayez la capacité de production de masse.
Applications
Amplificateur de puissance
Contrôleur de moteur
Radiateur
Lampe fluorescente
Nos capacités 2021 de cartes d'entraînement
Vias aveugles, vias enterrés
Carte PCB de câble
Panneaux de cuivre lourds 10oz
Haut Tg, matériel élevé de CTI
FR-4 hybride et matériel à haute fréquence
L'impédance a commandé la carte PCB
Classe 2, classe 3 d'IPC d'IPC
Carte PCB sans plomb (RoHS conforme)
PCBs multicouche aux conseils de couches de l'en cuivre 32+
Carte PCB de noyau en métal (MCPCB)
Matériaux de carte PCB – FR-4, Polyimide, Rogers et plus
Fabricant conforme de carte PCB de RoHS
Carte PCB rigide de câble
Carte PCB de rf/carte PCB à haute fréquence
À travers-trou, BGA, doigt d'or, dôme de bord
Par l'intermédiaire-dans-protection, vias remplis
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL a certifié
