Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | Matériel 2W/MK diélectrique | Compte de couche: | Côté simple |
|---|---|---|---|
| Épaisseur de carte PCB: | 1.6mm ±0.16 | Taille de carte PCB: | 26 x 26 millimètres (diamètre 26mm) |
| Masque de soudure: | blanc | Silkscreen: | Noir |
| Poids de cuivre: | 2oz | Finition extérieure: | Mise à niveau de soudure d'air chaud (HASL), sans plomb |
| Mettre en évidence: | panneau en aluminium de carte PCB de plat de 1.6mm LED,panneau en aluminium de carte PCB de plat de 2oz LED,carte 2oz en aluminium |
||

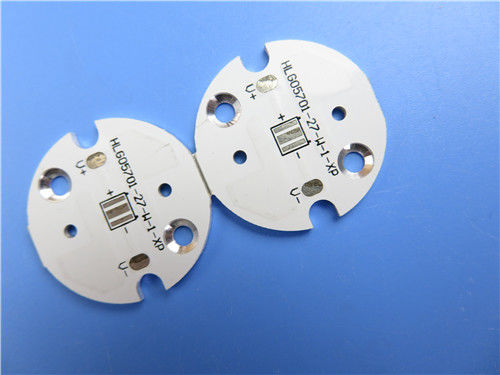

Carte PCB d'aluminium en aluminium à simple face de la carte PCB 1W/Mk avec HASL pour le système de conversion léger
(les cartes PCB sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
C'est un type de carte PCB en aluminium pour l'application de l'éclairage Led. C'est un panneau à une seule couche de MCPCB à 1,6 millimètres profondément avec la conduction thermique de 2 W/MK. Le plat en aluminium est d'ITEQ, de masque de soudure et de silkscreen de Taiyo. Il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. 30 panneaux sont emballés séparément.
Fiche technique de paramètre et
| TAILLE DE CARTE PCB | 26 x 26 millimètres (diamètre 26mm) |
| TYPE DE CONSEIL | CARTE PCB D'IMS |
| Nombre de couches | Carte PCB à simple face |
| Composants extérieurs de bâti | OUI |
| Par des composants de trou | NON |
| EMPILEMENT DE COUCHE | cuivre ------- 70um (2oz) |
| 2W/MK matériel diélectrique 75um | |
| 6061 1.5mm en aluminium | |
| TECHNOLOGIE | |
| Trace et espace minimum : | 18mil/25mil |
| Trous minimum/maximum : | 2.0mm/4.0mm |
| Nombre de différents trous : | 2 |
| Nombre de forages : | 4 |
| Nombre de fentes fraisées : | 2 |
| Nombre de coupes-circuit internes : | 0 |
| Contrôle d'impédance | non |
| MATÉRIEL DE CONSEIL | |
| Noyau en aluminium : | 2W / Matériel diélectrique 75um de Mk |
| Résistance thermique (°C/W) | ≤0.45 |
| Tension claque (volts continu) | 4000 |
| Aluminium final externe : | 2oz |
| Aluminium final interne : | 0oz |
| Taille finale de carte PCB : | 1.6mm ±0.16 |
| ÉLECTRODÉPOSITION ET REVÊTEMENT | |
| Finition extérieure | Mise à niveau de soudure d'air chaud (HASL), sans plomb, Sn>=2.54µm |
| Soudez le masque pour s'appliquer à : | SUPÉRIEUR, minimum 12micron |
| Couleur de masque de soudure : | Blanc |
| Type de masque de soudure : | LPSM |
| CONTOUR/CUTTING | Cheminement |
| INSCRIPTION | |
| Côté de légende composante | DESSUS |
| Couleur de légende composante | Noir |
| Fabricant Name ou logo : | Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged |
| PAR L'INTERMÉDIAIRE DE | Non plaqué dans tout le trou (NPTH) |
| ESTIMATION DE FLAMIBILITY | Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION | |
| Dimension d'ensemble : | 0,0059" |
| Électrodéposition de conseil : | 0,0029" |
| Tolérance de perceuse : | 0,002" |
| ESSAI | Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE | Dans le monde entier, globalement. |
Caractéristiques et avantages
Remplacez le substrat en céramique fragile et obtenez une meilleure longévité mécanique,
Réduisez la température de fonctionnement de l'équipement,
Prolongez la durée de vie du produit,
Expédition porte-à-porte de DDU avec des frais de transport concurrentiels,
Méthode de expédition diversifiée
Service de période active
Applications
Réverbère
Régulateur électronique
Système de conversion léger
amplificateur alanced
