Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro

Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro
Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro

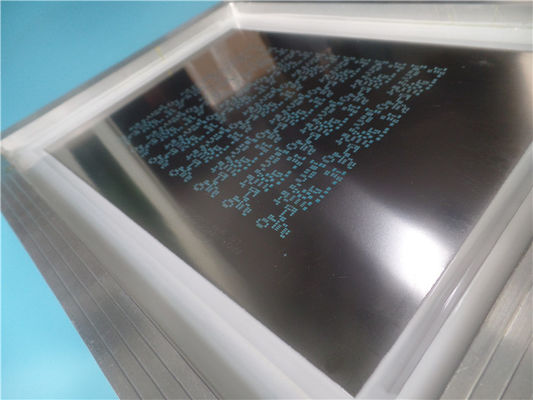

Image Grand :  Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-951.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Contact

Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro

description de
Matière première: Cale d'acier inoxydable Taille de pochoir: 520 x 420 millimètres =1 PCS
Épaisseur de pochoir: 0.12mm Structure: Aluminium de pochoir avec le cadre en aluminium
Ouverture: coupe de laser Aspect: Gravant et électro polissant
Marque fiducielle: Par le trou Quantité de protections ouvertes: 1254
Mettre en évidence:

Par le pochoir de carte PCB SMT de trou

,

pochoir de carte PCB SMT de 0.12mm

,

pochoir de soudure de carte PCB de 0.12mm

Pochoir de laser SMT fait en aluminium d'acier inoxydable de 0.12mm avec le cadre en aluminium de 520 x de 420mm
1,1 description générale
C'est un type de pochoir de SMT de coupe de laser construit sur l'aluminium d'acier inoxydable de 0.12mm avec 520 la dimension du millimètre x 420 le millimètre X 20mm. Il a fabriqué par IPC 7525A utilisant des données fournies de Gerber, secteur de racle plaçant au centre. Les marques de Fiducal sont par des trous à adapter pour la machine de SMT. Elle a emballé avec le carton de KK (carte dure) et habituellement 2 pochoirs sont emballés pour l'expédition.
1,2 caractéristiques et avantages
Le fichier de données est employé directement pour produire et réduire le taux d'erreurs ;
L'exactitude de position d'ouverture du calibre de SMT est très haute : l'erreur de processus entière est le μ m du ≤ ±4 ;
L'ouverture du calibre de SMT a la figure géométrique, qui est avantageuse à l'impression et à la formation de la pâte de bidon ;
La livraison rapide et de période active ;
Grand service à la clientèle ;
Méthode de expédition diversifiée ;
Aucun MOQ, coût bas pour des prototypes et petite quantité de courses ;
Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro 0Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro 1Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro 2
1,3 applications
Paquet de SMD tel que PLCC, QFP, 0402,0201, BGA, Flip Chip.
Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro 3Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro 4
1,4 fiche technique de paramètre et
Dimension : 520 x 420 millimètres =1 PCS
Structure Aluminium de pochoir avec le cadre en aluminium
Matière première Cale d'acier inoxydable
Épaisseur d'aluminium 0.12mm
Ouverture configurée Coupe de laser
Aspect Gravant et électro polissant
Marque fiducielle Par le trou
Aire de service : Dans le monde entier
Quantité de protections ouvertes : 1254
Avantages : a) Dimension de haute précision ; b) bonne forme sur la fenêtre ; c) le mur de trou est plus lisse.
Application : CSP, BGA, paquet de 0.5mm QFP etc.
Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro 5
1,5 les trous d'ouverture conçoivent pour le pochoir de SMT
Type composant Lancement Largeur de soudure Longueur de soudure Largeur s'ouvrante Longueur s'ouvrante Shim Thickness
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.07-0.12mm
Flip Chip 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Flip Chip 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm
Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro 6
Par polonais de pochoir de carte PCB SMT du trou 0.12mm l'électro 7
