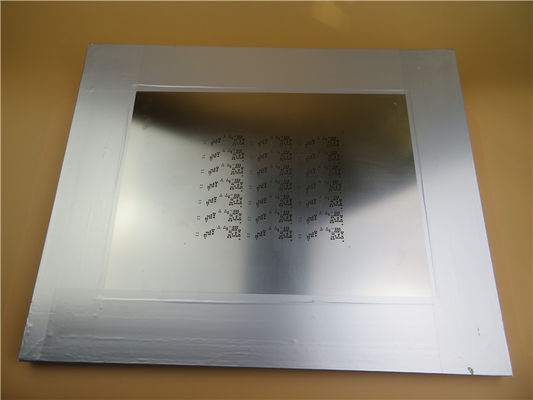

L'aluminium a encadré 520x420mm que le laser a coupé le pochoir de SMT pour PLCC QFP 0402

Aluminum Framed 520x420mm Laser Cut SMT Stencil For PLCC QFP 0402
Aluminum Framed 520x420mm Laser Cut SMT Stencil For PLCC QFP 0402 Aluminum Framed 520x420mm Laser Cut SMT Stencil For PLCC QFP 0402 Aluminum Framed 520x420mm Laser Cut SMT Stencil For PLCC QFP 0402 Aluminum Framed 520x420mm Laser Cut SMT Stencil For PLCC QFP 0402 Aluminum Framed 520x420mm Laser Cut SMT Stencil For PLCC QFP 0402 Aluminum Framed 520x420mm Laser Cut SMT Stencil For PLCC QFP 0402 Aluminum Framed 520x420mm Laser Cut SMT Stencil For PLCC QFP 0402 Aluminum Framed 520x420mm Laser Cut SMT Stencil For PLCC QFP 0402

Image Grand :  L'aluminium a encadré 520x420mm que le laser a coupé le pochoir de SMT pour PLCC QFP 0402

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-961.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matière première: Cale d'acier inoxydable Taille de pochoir: 520 x 420 millimètres =1 PCS
Épaisseur d'aluminium: 0.12mm Aspect: Gravant et électro polissant
Surligner:

Le laser encadré en aluminium a coupé le pochoir de SMT

,

le laser de 520x420mm a coupé le pochoir de SMT

,

pochoir de 520x420mm SMT

Pochoir encadré en aluminium de pochoir de laser construit sur 520 x 420mm avec l'aluminium d'acier inoxydable de 0.12mm
1,1 description générale
C'est un type de pochoir de SMT de coupe de laser construit sur l'aluminium d'acier inoxydable de 0.12mm avec 420 la dimension du millimètre x 520 le millimètre X 20mm. Il a fabriqué par IPC 7525A utilisant des données fournies de Gerber, secteur de racle plaçant au centre. 4 côtés des marques fiducal sont par des trous à adapter pour la machine de SMT. Elle a emballé avec le carton de KK (carte dure) et habituellement 2 pochoirs sont emballés pour l'expédition.
L'aluminium a encadré 520x420mm que le laser a coupé le pochoir de SMT pour PLCC QFP 0402 0L'aluminium a encadré 520x420mm que le laser a coupé le pochoir de SMT pour PLCC QFP 0402 1L'aluminium a encadré 520x420mm que le laser a coupé le pochoir de SMT pour PLCC QFP 0402 2
1,2 caractéristiques et avantages
Le fichier de données est employé directement pour produire et réduire le taux d'erreurs ;
L'exactitude de position d'ouverture du calibre de SMT est très haute : l'erreur de processus entière est le μ m du ≤ ±4 ;
L'ouverture du calibre de SMT a la figure géométrique, qui est avantageuse à l'impression et à la formation de la pâte de bidon ;
ISO9000 a certifié l'usine de fabrication ;
12 heures de citation ;
Délai d'exécution rapide : 1-2 jours ;
Aucun MOQ, coût bas pour des prototypes et petite quantité de courses ;
1,3 application
Paquet de SMD tel que PLCC, QFP, 0402,0201, BGA, Flip Chip.
L'aluminium a encadré 520x420mm que le laser a coupé le pochoir de SMT pour PLCC QFP 0402 3L'aluminium a encadré 520x420mm que le laser a coupé le pochoir de SMT pour PLCC QFP 0402 4
1,4 fiche technique de paramètre et
Dimension : 520 x 420 millimètres =1 PCS
Structure Aluminium de pochoir avec le cadre en aluminium
Matière première Cale d'acier inoxydable
Épaisseur d'aluminium 0.12mm
Ouverture configurée Coupe de laser
Aspect Gravant et électro polissant
Marque fiducielle Par le trou
Aire de service : Dans le monde entier
Quantité de protections ouvertes : 761
Avantages : a) Dimension de haute précision ; b) bonne forme sur la fenêtre ; c) le mur de trou est plus lisse.
Application : CSP, BGA, paquet de 0.5mm QFP etc.
1,5 les trous d'ouverture conçoivent pour le pochoir
Type composant Lancement Largeur de soudure Longueur de soudure Largeur s'ouvrante Longueur s'ouvrante Shim Thickness
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.07-0.12mm
Flip Chip 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Flip Chip 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm

L'aluminium a encadré 520x420mm que le laser a coupé le pochoir de SMT pour PLCC QFP 0402 5L'aluminium a encadré 520x420mm que le laser a coupé le pochoir de SMT pour PLCC QFP 0402 6L'aluminium a encadré 520x420mm que le laser a coupé le pochoir de SMT pour PLCC QFP 0402 7
