La carte PCB de la coupe DIY de laser marquent au poncif des aluminium de pochoir de 598X598mm avec le cadre en aluminium

Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame
Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame Laser Cut DIY PCB Stencil 598X598mm Stencil foils with aluminum frame

Image Grand :  La carte PCB de la coupe DIY de laser marquent au poncif des aluminium de pochoir de 598X598mm avec le cadre en aluminium

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-962.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matière première: Cale d'acier inoxydable Taille du pochoir: 598 x 598 millimètres =1 PCS
Épaisseur d'aluminium: 0.12mm Aspect: Gravure et électropolissage
Surligner:

Le laser a coupé le pochoir de carte PCB de DIY

,

pochoir de carte PCB de 598X598mm DIY



Le laser marquent au poncif 598 x 598 millimètres construit sur l'aluminium d'acier inoxydable de 0.12mm pour l'utilisation de SMT.

1,1 description générale

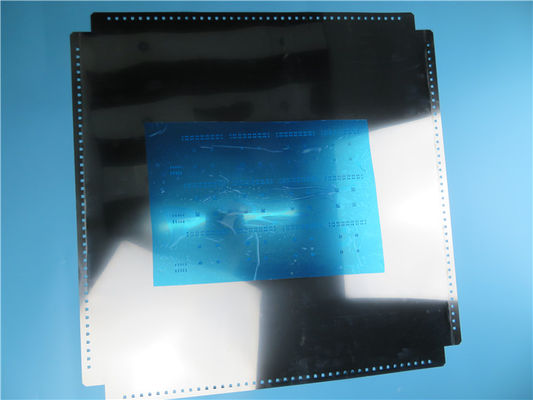

C'est un type de pochoir de SMT de coupe de laser construit sur l'aluminium d'acier inoxydable de 0.12mm avec 598 millimètres X longueur et largeur de 598 millimètres. Il a fabriqué par IPC 7525A utilisant des données fournies de Gerber, secteur de racle plaçant au centre. 4 côtés des bords sont par des trous à adapter pour la machine de SMT. Elle a emballé avec le carton de KK (carte dure) et habituellement 2 pochoirs sont emballés pour l'expédition.

La carte PCB de la coupe DIY de laser marquent au poncif des aluminium de pochoir de 598X598mm avec le cadre en aluminium 0La carte PCB de la coupe DIY de laser marquent au poncif des aluminium de pochoir de 598X598mm avec le cadre en aluminium 1La carte PCB de la coupe DIY de laser marquent au poncif des aluminium de pochoir de 598X598mm avec le cadre en aluminium 2

1,2 caractéristiques et avantages
Le fichier de données est employé directement pour produire et réduire le taux d'erreurs ;
L'exactitude de position d'ouverture du calibre de SMT est très haute : l'erreur de processus entière est le μ m du ≤ ±4 ;
L'ouverture du calibre de SMT a la figure géométrique, qui est avantageuse à l'impression et à la formation de la pâte de bidon ;
ISO9000 a certifié l'usine de fabrication ;
12 heures de citation ;
Délai d'exécution rapide : 1-2 jours ;
Aucun MOQ, coût bas pour des prototypes et petite quantité de courses ;

1,3 application
Paquet de SMD tel que PLCC, QFP, 0402,0201, BGA, Flip Chip.

La carte PCB de la coupe DIY de laser marquent au poncif des aluminium de pochoir de 598X598mm avec le cadre en aluminium 3La carte PCB de la coupe DIY de laser marquent au poncif des aluminium de pochoir de 598X598mm avec le cadre en aluminium 4

1,4 fiche technique de paramètre et
Dimension : 598 x 598 millimètres =1 PCS
Structure Aluminium de pochoir avec le cadre en aluminium
Matière première Cale d'acier inoxydable
Épaisseur d'aluminium 0.12mm
Ouverture configurée Coupe de laser
Aspect Gravant et électro polissant
Marque fiducielle Par le trou
Aire de service : Dans le monde entier
Quantité de protections ouvertes : 166
Avantages : a) Dimension de haute précision ; b) bonne forme sur la fenêtre ; c) le mur de trou est plus lisse.
Application : CSP, BGA, paquet de 0.5mm QFP etc.

1,5 les trous d'ouverture conçoivent pour le pochoir
Type composant Lancement Largeur de soudure Longueur de soudure Largeur s'ouvrante Longueur s'ouvrante Shim Thickness
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402   0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201   0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm   0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm   0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm   0.28mm 0.28mm 0.07-0.12mm
Flip Chip 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Flip Chip 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm



La carte PCB de la coupe DIY de laser marquent au poncif des aluminium de pochoir de 598X598mm avec le cadre en aluminium 5La carte PCB de la coupe DIY de laser marquent au poncif des aluminium de pochoir de 598X598mm avec le cadre en aluminium 6
