| Matériau de base: | RF-45 | Compte de couche: | 2 couches |
|---|---|---|---|
| Épaisseur de carte PCB: | 0,8mm ±0,1 | Taille de carte PCB: | 70 x 55 mm = 1 vers le haut |
| Masque de soudure: | Le bleu | Silkscreen: | Blanc |
| Poids de cuivre: | 0.5oz | Finition extérieure: | Argent immergé |
| Surligner: | panneau de carte PCB de 30mil rf,Panneau argenté de carte PCB de l'immersion rf,Soudure bleue enduisant le panneau de carte PCB de rf |
||

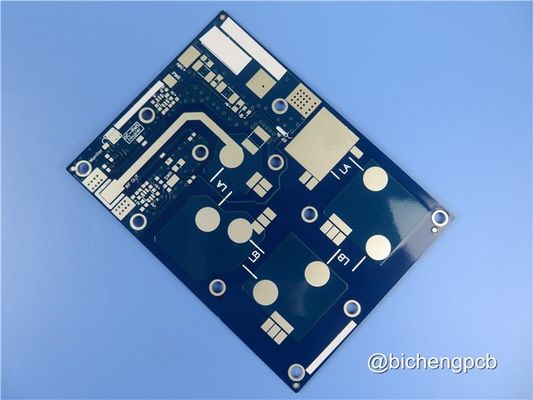

30 millilitres de RF-45 PCB à haute fréquenceavecLe bleuMasque de soudure enduit d'immersionL' argent sur les coussins
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)
Une brève introduction
Ce type de PCB RF en argent immersion est fabriqué sur l'un des matériaux de la famille ORCER de Taconic: RF-45.Masque de soudure et revêtement de sérigraphie sont sur la couche supérieure seulementLa couche inférieure est entièrement exposée et recouverte d'argent d'immersion comme fonction de bouclier.
Spécifications du PCB
| Taille du PCB | 70 x 55 mm = 1 vers le haut |
| Type de plaque | PCB à double face |
| Nombre de couches | 2 couches |
| Composants montés à la surface | Je suis désolé. |
| Par des composants perforés | - Je ne sais pas. |
| REMISSION de couche | cuivre ------- 17um ((0,5 oz) + couche de plaque TOP |
| RF-45 0,787 mm | |
| le cuivre ------- 17um ((0,5 oz) + plaque BOT | |
| La mise en œuvre de l'accord | |
| Trace minimale et espace: | 40,0 mil / 5,0 mil |
| Les trous minimaux et maximaux: | 0.4 mm / 6.0 mm |
| Nombre de trous différents: | 1 |
| Nombre de trous: | 3 |
| Nombre de fentes fraîches: | 1 |
| Nombre de coupures internes: | Je ne veux pas |
| Contrôle de l'impédance: | Je ne veux pas |
| Nombre de doigts en or: | 0 |
| Matériel du tableau | |
| Époxyde de verre: | RF-45 |
| Foil final extérieur: | 10,0 oz |
| Pour les feuilles finales: | N/A |
| Hauteur finale du PCB: | 00,8 mm ± 0.1 |
| Décapage et revêtement | |
| Finition de surface | Argent par immersion, 39% |
| Masque de soudure Appliquer à: | Couche supérieure |
| Couleur du masque de soudure: | Le bleu |
| Type de masque à soudure: | Le Kuangshun |
| Contour/coupe | Routage |
| Marquage | |
| Côté de la légende du composant | Couche supérieure |
| Couleur de la légende du composant | Blanc |
| Nom ou logo du fabricant: | N/A |
| VIA | Plaqué à travers un trou (PTH), taille minimale 0,4 mm. |
| Classification de la flammabilité | 94V-0 |
| Tolérance à la dimension | |
| Dimension du contour: | 0.0059 " |
| Plaquage des panneaux: | 0.0029 " |
| Tolérance de forage: | 0.002 " |
| Testez | Test électrique à 100% avant expédition |
| Type d'œuvre d'art à fournir | fichier électronique, Gerber RS-274-X, PCBDOC etc. |
| ZONE de service | Dans le monde entier. |
Autres fréquences RF disponiblesLes PCB Maérienne
FR-4 Tg>135, Tg élevé>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.)
La valeur de l'échantillon est calculée en utilisant les données fournies par le fabricant.
Rogers RT/duroïde 5880, RT/duroïde 5870, RT/duroïde 6002, RT/duroïde 6010, RT/duroïde 6035HTC etc.
Rogers TMM4, TMM10, Kappa 438 et ainsi de suite.
PTFE F4B DK2.2Je vous en prie, DK2.65
Les tests de dépistage doivent être effectués sur des échantillons de produits chimiques de la même espèce.
L'AD450, l'AD600, l'AD1000, le TC350 et ainsi de suite.
PCB au noyau métallique, matériau 1W/MK-3W/MK
PCB souples
Le produit doit être présenté sous forme d'une couche d'écoulement.
NotreLes PCBLes services
Prototypes de PCB
Production de masse en volume
PCB à face unique
PCB à double face
PCB multicouches jusqu'à 32 couches
PCB en cuivre lourd
PCB hybrides
PCB contrôlés par impédance
Par l'intermédiaire de PCB
PCB à grille à billes (BGA)
Ne pas voir par PCB
Les trous de contre-évier, les demi-trous, les trous de press-fit
Livraison rapide (QTA)
Aucune quantité minimale de commande (MOQ)
Service de livraison de porte à porte
Zone de service:
Rogers dessert une vaste zone de service, y compris l'Amérique du Nord, l'Océanie, l'Asie du Sud-Est, l'Europe de l'Est, l'Afrique, l'Amérique latine, l'Europe occidentale et méridionale, l'Europe du Nord, l'Asie centrale et méridionale,et le Moyen-OrientCette large couverture garantit que les clients de différentes régions peuvent accéder aux produits et services de Rogers et en bénéficier.
Applications typiques:
Les stratifiés RF-45 trouvent des applications typiques dans diverses industries.dont les stratifiés peuvent être utilisés pour des composants ou des circuits dans des appareils radio par satelliteEn outre, les stratifiés RF-45 conviennent aux étiquettes RFID (identification par radiofréquence), qui sont utilisées à des fins de suivi et d'identification dans différents secteurs.Ces stratifiés peuvent également être utilisés dans les antennes de radio par satellite, antennes RFID et antennes GPS, permettant une transmission et une réception fiables et efficaces des signaux dans ces systèmes.
Dans l'ensemble, les stratifiés Rogers RF-45 offrent une gamme polyvalente de capacités, une vaste zone de service et ils trouvent des applications typiques dans la radio par satellite, les étiquettes RFID, les antennes radio par satellite,Antennes RFID, et les antennes GPS.
Processus de fabrication de PCB PTH à double couche
L'or par immersion et le PCB HASL sont procédés comme suit: 1) Le cisaillement du matériau --> 2) Le forage --> 3) Le PTH --> 4) Le film sec (circuit) --> 5) Le revêtement de motifs --> 6) Le gravure --> (7).Masque de soudure --> (8). écran à soie --> (9). finition de surface --> (10). contour de profil --> (11). rainure en V --> (12). test électrique --> (13). emballage -->(14). livraison
