Détails sur le produit:
Conditions de paiement et expédition:
|
| matériel de base: | AD1000 0,762 mm | Nombre de couches: | 2 couches |
|---|---|---|---|
| Épaisseur du circuit imprimé: | 0,8 mm ± 0,1 | Taille du circuit imprimé: | 42x25mm=1up |
| Poids de cuivre: | 1 once | Finition de surface: | Or en immersion |
| Surligner: | panneau de carte PCB de 30mil rf,Double panneau dégrossi de carte PCB de rf,Panneau à haute fréquence de carte PCB de rf |
||

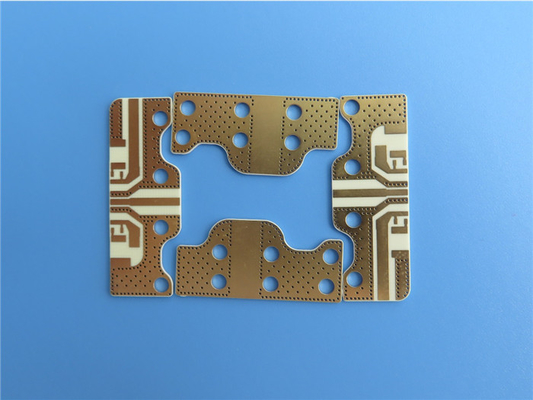

30 millionsAD1000 Carte PCB RF double face haute fréquence DK 10.2 PWBavec ImmersionOr
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)
Courte introduction
Ce type de circuit imprimé RF en or à immersion est fabriqué à partir d'un matériau AD1000, PTFE/fibre de verre tissée/stratifié rempli de céramique.Le circuit imprimé est à double couche avec du cuivre fini de 1 oz.Pas de masque de soudure et de sérigraphie.Les deux couches sont entièrement exposées à l'air.Il mesure 0,8 mm d'épaisseur et 50 planches sont emballées sous vide pour l'expédition.
TypiqueApplications:
1. Systèmes anticollision d'aéronefs (TCAS)
2. Systèmes de surveillance radar basés au sol
3. Amplificateurs à faible bruit (LNA)
4. Circuits miniaturisés et antennes patch
5. Amplificateurs de puissance (PA)
6. Modules radar et collecteurs
7. Bande X et inférieure
Spécifications des circuits imprimés
| TAILLE DE LA CIRCUIT IMPRIMÉ | 42x25mm=1up |
| TYPE DE CARTE | PCB double face |
| Nombre de couches | 2 couches |
| Composants de montage en surface | OUI |
| Composants de trou traversant | NON |
| EMPILAGE DES COUCHES | cuivre ------- 17um (0,5 oz) + couche supérieure de plaque |
| AD1000 0,762 mm | |
| cuivre ------- 17um (0,5 oz) + plaque BOT Layer | |
| LA TECHNOLOGIE | |
| Trace et espace minimum : | 10 mil / 10 mil |
| Trous minimaux / maximaux : | 0,3 mm / 3,0 mm |
| Nombre de trous différents : | 2 |
| Nombre de trous de perçage : | 115 |
| Nombre de fentes fraisées : | 0 |
| Nombre de découpes internes : | non |
| Contrôle d'impédance : | non |
| Nombre de doigts d'or : | 0 |
| MATÉRIEL DE CARTE | |
| Verre époxy : | AD1000 0,762 mm |
| Feuille finale externe : | 1,0 once |
| Feuille finale interne : | N / A |
| Hauteur finale du PCB : | 0,8mm ±0,1 |
| PLACAGE ET REVÊTEMENT | |
| Finition de surface | Or d'immersion, 52 % |
| Le masque de soudure s'applique à : | N / A |
| Couleur du masque de soudure : | N / A |
| Type de masque de soudure : | N / A |
| CONTOURS/COUPE | Routage |
| MARQUAGE | |
| Côté de la légende du composant | N / A |
| Couleur de la légende des composants | N / A |
| Nom ou logo du fabricant : | N / A |
| PASSANT PAR | Trou traversant plaqué (PTH), taille minimale 0,3 mm. |
| INDICE D'INFLAMMABILITÉ | 94V-0 |
| TOLÉRANCE DIMENSIONNELLE | |
| Dimension de contour : | 0,0059" |
| Placage de planche : | 0.0029" |
| Tolérance de forage : | 0.002" |
| TEST | 100% Test électrique avant expédition |
| TYPE D'ŒUVRE À FOURNIR | fichier de courrier électronique, Gerber RS-274-X, PCBDOC, etc. |
| ZONE DE SERVICE | Dans le monde entier, globalement. |
Autres RF disponiblesPCB Mmatériel
FR-4 Tg>135, Haute Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A etc.)
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC etc.
Rogers TMM4, TMM10, Kappa 438 etc.
PTFE F4B DK2.2, DK2.65
Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, RF-35, RF-35A2, TLF-35, RF -60A, RF-60TC, RF-45, TRF-45 etc.
AD450, AD600, AD1000, TC350 etc.
PCB à noyau métallique, matériau 1W/MK-3W/MK
Circuit imprimé souple
Megtron 6 (M6) R-5775G
NotrePCBPrestations de service
Prototypes de circuits imprimés
Production en masse
PCB simple face
PCB double face
PCB multicouche jusqu'à 32 couches
PCB en cuivre lourd
Circuit imprimé hybride
Circuit imprimé à impédance contrôlée
Via dans le circuit imprimé du pad
Circuit imprimé à grille à billes (BGA)
Aveugle via PCB
Trous de fraisage, demi-trou, trou d'emmanchement
Livraison rapide (QTA)
Pas de quantité minimum de commande (MOQ)
Service d'expédition porte à porte
APTITUDE
2500-3000 types chaque mois.
ZONE DE SERVICE
Amérique du Nord, Océanie, Asie du Sud-Est, Europe de l'Est, Afrique, Amérique latine, Europe de l'Ouest et du Sud, Europe du Nord, Asie centrale et du Sud, Moyen-Orient.
Processus de fabrication du circuit imprimé PTH double couche
L'or d'immersion et le PCB HASL procèdent comme suit : (1).Cisaillement des matériaux --> (2).Forage --> (3).PTH --> (4).Film sec (Circuit) --> (5).Motif placage --> (6).Gravure --> (7).Masque de soudure --> (8).Sérigraphie --> (9).Finition de surface --> (10).Contour du profil --> (11).Rainure en V --> (12).Essai électrique --> (13).Emballage -->(14).Livraison
Nous pouvons vous fournir des prototypes, des petits lots et des productions de masse.Toute demande, n'hésitez pas à nous contacter.
