Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | RF-10 1.524mm | Compte de couche: | 2 couches |
|---|---|---|---|
| Épaisseur de carte PCB: | 1,6 millimètres ±0.16 | Taille de carte PCB: | 90 x 100mm=1up |
| Masque de soudure: | Vert | Poids de cuivre: | 1oz |
| Finition extérieure: | Or d'immersion | ||
| Mettre en évidence: | Carte PCB taconique 60mil de micro-onde,Le double a dégrossi carte PCB taconique de micro-onde,Carte PCB taconique à haute fréquence de micro-onde |
||

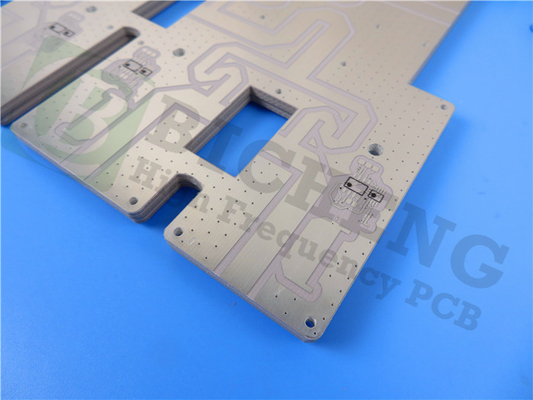

Circuit imprimé haute fréquence RF-10 60 milCarte PCB à micro-ondes Taconic double face à faible perte élevéePCB RF NSPs
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)
Description générale
Ce type de circuit imprimé DK à faible perte et élevé est construit sur un substrat RF-10 de 60 mil. Il s'agit d'une accumulation à double couche avec une grande surface d'or par immersion et un masque de soudure vert partiel.Le cuivre fini 1 oz est des deux côtés.Les cartes sont fabriquées conformément à la norme IPC 6012 classe 2 à l'aide des données Gerber fournies.Toutes les 25 planches sont emballées pour l'expédition.
Spécifications des circuits imprimés
| TAILLE DE LA CIRCUIT IMPRIMÉ | 90x100mm=1up |
| TYPE DE CARTE | PCB double face |
| Nombre de couches | 2 couches |
| Composants de montage en surface | OUI |
| Composants de trou traversant | NON |
| EMPILAGE DES COUCHES | cuivre ------- 17um (0,5 oz) + couche supérieure de plaque |
| RF-10 1.524mm | |
| cuivre ------- 17um (0,5 oz) + plaque BOT Layer | |
| TECHNOLOGIE | |
| Trace et espace minimum : | 4 mil / 4 mil |
| Trous minimaux / maximaux : | 0,3 mm / 4,0 mm |
| Nombre de trous différents : | 5 |
| Nombre de trous de perçage : | 211 |
| Nombre de fentes fraisées : | 5 |
| Nombre de découpes internes : | 3 |
| Contrôle d'impédance : | Non |
| Nombre de doigts d'or : | 0 |
| MATÉRIEL DE CARTE | |
| Verre époxy : | RF-10 1.524mm |
| Feuille finale externe : | 1,0 once |
| Feuille finale interne : | N / A |
| Hauteur finale du PCB : | 1,6mm ±0,16 |
| PLACAGE ET REVÊTEMENT | |
| Finition de surface | Or d'immersion, 89 % |
| Le masque de soudure s'applique à : | Couche supérieure |
| Couleur du masque de soudure : | Vert |
| Type de masque de soudure : | IPV |
| CONTOURS/COUPE | Routage |
| MARQUAGE | |
| Côté de la légende du composant | N / A |
| Couleur de la légende des composants | N / A |
| Nom ou logo du fabricant : | N / A |
| VIA | Trou traversant plaqué (PTH), taille minimale 0,3 mm. |
| INDICE D'INFLAMMABILITÉ | 94V-0 |
| TOLÉRANCE DIMENSIONNELLE | |
| Dimension de contour : | 0,0059" |
| Placage de planche : | 0,0029" |
| Tolérance de forage : | 0.002" |
| TEST | 100% Test électrique avant expédition |
| TYPE D'ŒUVRE À FOURNIR | fichier de courrier électronique, Gerber RS-274-X, PCBDOC, etc. |
| ZONE DE SERVICE | Dans le monde entier, globalement. |
TypiqueApplications
1.Systèmes d'évitement de collision d'aéronefs
2. Antennes GPS
3. Antennes Patch Microruban
4. Composants passifs (filtres, coupleurs, diviseurs de puissance)
5. Composants satellites
Pourquoi nous choisir?
1.ISO9001, ISO14001, IATF16949, ISO13485, certifié UL ;
2. Plus de 18 ans d'expérience en PCB haute fréquence ;
la commande de la petite quantité 3.Small est disponible, aucun MOQ requis ;
4.Nous sommes une équipe de passion, de discipline, de responsabilité et d'honnêteté ;
5.Livraison à temps : > 98 %, taux de réclamation client : < 1 %
Atelier de 6.16000㎡, production de 30000㎡ par mois et 8000 types de PCB par mois ;
7.De puissantes capacités de PCB soutiennent votre recherche et développement, vos ventes et votre marketing;
8. Classe IPC 2 / Classe IPC 3
Valeur typique de RF-10
| Propriété | Méthode d'essai | Unité | Valeur | Unité | Valeur |
| Nk @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 10.2±0,3 | 10.2±0,3 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 0,0025 | 0,0025 | ||
| TcK†(-55 à 150 °C) | IPC-650 2.5.5.6 | ppm/°C | -370 | ppm/°C | -370 |
| Absorption d'humidité | IPC-650 2.6.2.1 | % | 0,08 | % | 0,08 |
| Force de pelage(1 oz de cuivre RT) | IPC-650 2.4.8 (soudure) | lb/po | dix | N/mm | 1.7 |
| Résistivité volumique | IPC-650 2.5.17.1 | Mohm/cm | 6,0 × 107 | Mohm/cm | 6,0 × 107 |
| Résistivité de surface | IPC-650 2.5.17.1 | Mohm | 1,0 x 108 | Mohm | 1,0 x 108 |
| Résistance à la flexion(MARYLAND) | CIB - 650 - 2.4.4 | psi | 14 000 | N/mm2 | 96,53 |
| Résistance à la flexion(CD) | CIB - 650 - 2.4.4 | psi | 10 000 | N/mm2 | 68,95 |
| Résistance à la traction(MARYLAND) | CIB - 650 - 2.4.19 | psi | 8 900 | N/mm2 | 62,57 |
| Résistance à la traction(CD) | CIB - 650 - 2.4.19 | psi | 5 300 | N/mm2 | 37.26 |
| Stabilité dimensionnelle | IPC-650 2.4.39(Après gravure) | % (25 mil-MD) | -0,0032 | % (25 mil-CD) | -0,0239 |
| Stabilité dimensionnelle | IPC-650 2.4.39(Après cuisson) | % (25 mil-MD) | -0,0215 | % (25 mil-CD) | -0,0529 |
| Stabilité dimensionnelle | IPC-650 2.4.39(Après le stress) | % (25 mil-MD) | -0,0301 | % (25 mil-CD) | -0,0653 |
| Stabilité dimensionnelle | IPC-650 2.4.39(Après gravure) | % (60 mil-MD) | -0,0027 | % (60 mil-CD) | -0,0142 |
| Stabilité dimensionnelle | IPC-650 2.4.39(Après cuisson) | % (60 mil-MD) | -0.1500 | % (60 mil-CD) | -0,0326 |
| Stabilité dimensionnelle | IPC-650 2.4.39(Après le stress) | % (60 mil-MD) | -0,0167 | % (60 mil-CD) | -0,0377 |
| Densité(Gravité spécifique) | IPC-650-2.3.5 | g/cm3 | 2,77 | g/cm3 | 2,77 |
| Chaleur spécifique | IPC-650-2.4.50 | J/g°C | 0,9 | J/g°C | 0,9 |
| Conductivité thermique(Nu) | IPC-650-2.4.50 | L/M*K | 0,85 | L/M*K | 0,85 |
| CTE (axe X -Y)(50 à 150 °C) | IPC-650 2.4.41 | ppm/°C | 16-20 | ppm/°C | 16-20 |
| CTE (axe Z)(50 à 150 °C) | IPC-650 2.4.41 | ppm/°C | 25 | ppm/°C | 25 |
| Indice d'inflammabilité | Interne | V-0 | V-0 |
