carte PCB du DK élevée alternative à haute fréquence rf de carte électronique de 5.0mm

5.0mm High Frequency Printed Circuit Board Alternative High DK RF PCB

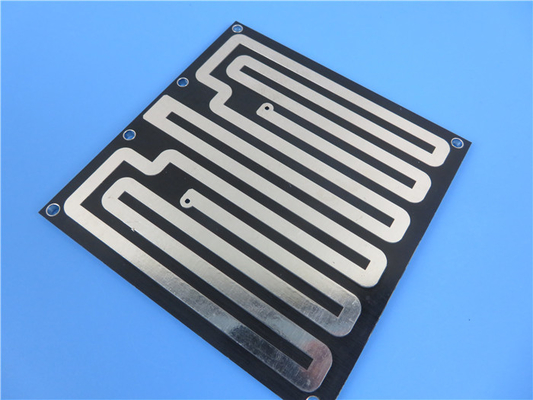

5.0mm High Frequency Printed Circuit Board Alternative High DK RF PCB 5.0mm High Frequency Printed Circuit Board Alternative High DK RF PCB

Image Grand :  carte PCB du DK élevée alternative à haute fréquence rf de carte électronique de 5.0mm

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-184.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000PCS par mois
Description de produit détaillée
Matériau de base: TP-1/2 5,0 mm Compte de couche: 2 couches
Épaisseur de carte PCB: 5.1 mm ± 0.12 Taille de carte PCB: 50 x 61 mm = 1 vers le haut
Masque de soudure: Noir Poids de cuivre: 1oZ
Finition extérieure: HASL sans plomb
Surligner:

carte électronique de 5.0mm

,

Panneau élevé de carte PCB du DK rf

,

Double panneau dégrossi de carte PCB de rf



5.0 mm TP-1/2 Fréquence élevéeAlternative à la carte de circuit impriméTrès hautDKRFLes PCB

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)



Description générale

Il s'agit d'un type de PCB à micro-ondes qui est construit sur le substrat TP-1/2 de Wangling (DK 10.0).Finition de surface est le niveau de soudage à air chaud (HASL) avec masque de soudage noirLes deux couches sont en cuivre finie de 1 oz. Les planches sont fabriquées selon l'IPC 6012 classe 2 en utilisant les données fournies par Gerber. Chaque 20 planches sont emballées pour expédition.



Spécifications du PCB

Taille du PCB 50 x 61 mm = 1 vers le haut
Type de plaque PCB à double face
Nombre de couches 2 couches
Composants montés à la surface Je suis désolé.
Par des composants perforés - Je ne sais pas.
REMISSION de couche cuivre ------- 17um ((0,5 oz) + couche de plaque TOP
TP-1/2 5,0 mm
le cuivre ------- 17um ((0,5 oz) + plaque BOT
La mise en œuvre de l'accord
Trace minimale et espace: 197 mil / 118 mil
Les trous minimaux et maximaux: 20,0 mm / 6,0 mm
Nombre de trous différents: 2
Nombre de trous: 8
Nombre de fentes fraîches: 0
Nombre de coupures internes: 0
Contrôle de l'impédance: Je ne veux pas
Nombre de doigts en or: 0
Matériel du tableau
Époxyde de verre: TP-1/2 5,0 mm, DK 10. Je suis désolé.0
Foil final extérieur: 10,0 oz
Pour les feuilles finales: N/A
Hauteur finale du PCB: 5.1 mm ± 0.12
Décapage et revêtement
Finition de surface HASL sans plomb
Masque de soudure Appliquer à: Couche supérieure
Couleur du masque de soudure: Noir
Type de masque à soudure: LPI
Contour/coupe Routage
Marquage
Côté de la légende du composant N/A
Couleur de la légende du composant N/A
Nom ou logo du fabricant: N/A
VIA Plaqué à travers un trou (PTH), taille minimale 2,0 mm.
Classification de la flammabilité 94V-0
Tolérance à la dimension
Dimension du contour: 0.0059 "
Plaquage des panneaux: 0.0029 "
Tolérance de forage: 0.002 "
Testez Test électrique à 100% avant expédition
Type d'œuvre d'art à fournir fichier électronique, Gerber RS-274-X, PCBDOC etc.
ZONE de service Dans le monde entier.



carte PCB du DK élevée alternative à haute fréquence rf de carte électronique de 5.0mm 0



Les applications typiques de ce matériau comprennent les systèmes d'évitement des collisions des avions, les antennes GPS, les antennes de patch de microstrip, les composants passifs et les composants satellites.



Valeur typique du TP-1/2

Nom Condition d'essai Unité Valeur
Densité État normal g/cm3 1.0 à 2.9
Absorption de l'humidité Trempage dans de l'eau distillée de 20 ± 2°Cpendant 24 heures % ≤ 002
Résistance à la pellicule En état normal N/cm ≥ 6
Dans un environnement d'humidité et de température alternées: N/cm ≥ 4
Température de fonctionnement Armoire à haute et basse température °C - Une centaineJe ne sais pas.+ 150(La température de traitement ne doit pas dépasser 200 °C.°C)
Conductivité thermique -55 à 288°C W /m /k 0.6
ÉTC Une augmentation de température de 96°Cpar heure   Le montant de la subvention est calculé en fonction du montant de la subvention.- 5
Facteur de rétrécissement 2 heures dans de l'eau bouillante % 0.0004
Résistance de surface 500 V CC état normal M.Ω ≥ 1 × 107
500 V CC Humidité et température constantes M.Ω ≥ 1 × 105
Résistance au volume État normal MΩ.cm ≥ 1 × 109
Humidité et température constantes   ≥ 1 × 106
Résistance diélectrique de surface État normal Kv/mm ≥ 1.5
Humidité et température constantes   ≥ 1.2
Constante diélectrique 10 GHz ér 3- Je vous en prie.6, 10.2, 10.5, 11, 16, 20, 22(± 2%)(DK peut être personnalisé)
Facteur de dissipation 10 GHz Tgδ(εr 3 à 11) ≤ 1 × 10- 3
Tgδ(εr 12 à 22) ≤ 1,5 × 10- 3



Autres matériaux à haute fréquence disponibles

La valeur de l'échantillon est calculée en utilisant les données fournies par les autorités compétentes.



Rogers RT/duroïde 5880, RT/duroïde 5870, RT/duroïde 6002, RT/duroïde 6010, RT/duroïde 6035HTC etc.



Rogers TMM4, TMM10, Kappa 438 et ainsi de suite.



PTFE F4B DK2.2Je vous en prie, DK2.65



Les tests de dépistage doivent être effectués sur des échantillons d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantill



L'AD450, l'AD600, l'AD1000, le TC350 et ainsi de suite.



carte PCB du DK élevée alternative à haute fréquence rf de carte électronique de 5.0mm 1
