Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | hydrocarbure rempli en céramique et renforcé de verre | Compte de couche: | Double carte PCB dégrossie, carte PCB multicouche, carte PCB hybride |
|---|---|---|---|
| Épaisseur de carte PCB: | 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) | Taille de carte PCB: | ≤400mm X 500mm |
| Masque de soudure: | Etc. vert, noir, bleu, jaune, rouge. | Poids de cuivre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Finition extérieure: | Cuivre nu, HASL, ENIG, argent d'immersion, étain d'immersion, OSP etc…. | ||
| Mettre en évidence: | L'UL a imprimé le panneau de carte PCB de rf,60mil le panneau de carte PCB de l'antenne rf,carte PCB renforcée de verre de l'hydrocarbure rf |
||
Carte de circuit imprimé haute fréquence RO4533 Rogers 20mil 30mil 60mil Antenne RF PCB

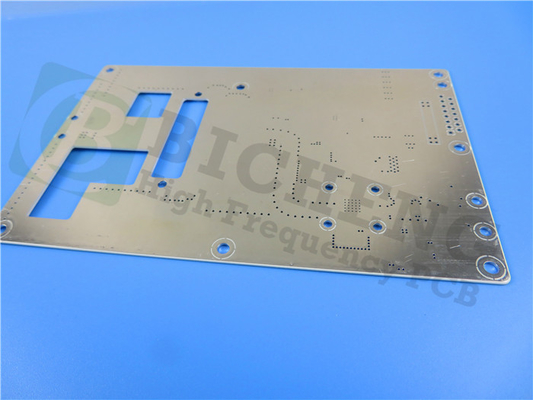

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)
Description générale
Les stratifiés haute fréquence RO4533, un matériau à base d'hydrocarbures renforcé de verre et rempli de céramique, sont des matériaux coût/performance de Rogers Corporation, spécialement conçus et fabriqués pour répondre aux exigences spécifiques des marchés des antennes.Il a une constante diélectrique de 3,3 et une tangente de perte (Df) de 0,0025 mesurée à 10 GHz.Ces valeurs permettent aux concepteurs d'antennes de réaliser des valeurs de gain substantielles tout en minimisant la perte de signal.Ainsi, il fournit une excellente réponse d'intermodulation passive requise pour les applications d'antenne microruban d'infrastructure mobile.
C'est une alternative abordable aux technologies d'antenne PTFE plus conventionnelles, permettant ainsi à nos concepteurs d'optimiser le prix et les performances des antennes.Les systèmes de résine des matériaux diélectriques RO4533 sont conçus pour fournir les propriétés nécessaires pour des performances d'antenne idéales.Les coefficients de dilatation thermique (CTE) dans les directions X et Y sont similaires à ceux du cuivre.La bonne correspondance CTE réduit les contraintes dans l'antenne de la carte de circuit imprimé.
Caractéristiques et avantages
1. Faible perte 0,0025, faible Dk 3,3, faible réponse PIM : large gamme d'applications
2. Système de résine thermodurcissable : compatible avec la fabrication de circuits imprimés standard
3. Excellente stabilité dimensionnelle : Rendement supérieur sur les grandes tailles de panneaux
4. Propriétés mécaniques uniformes : Maintient la forme mécanique pendant la manipulation
5. Conductivité thermique élevée : meilleure gestion de la puissance
Applications typiques:
1. Antennes de station de base d'infrastructure cellulaire
2. Réseaux d'antennes WiMAX
Notre capacité PCB (RO4533)
| Matériau PCB : | Hydrocarbure chargé en céramique et renforcé de verre |
| Désignation: | RO4533 |
| Constante diélectrique: | 3.3 |
| Facteur de dissipation | 0,0025 10 GHz |
| Nombre de couches : | PCB double face, PCB multicouche, PCB hybride |
| Poids cuivre : | 0,5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB : | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Taille du circuit imprimé : | ≤400mm X 500mm |
| Masque de soudure : | Vert, noir, bleu, jaune, rouge etc. |
| Finition de surface: | Cuivre nu, HASL, ENIG, Argent d'immersion, Étain d'immersion, OSP etc.. |
RO4533 Valeurs typiques
| Propriété | RO4533 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique, processus er | 3,3 ± 0,08 | Z | - | 10GHz/23℃2,5 GHz | IPC-TM-650,2.5.5.5 |
| Facteur de dissipation | 0,002 | Z | - | 2,5 GHz/23℃ | IPC-TM-650, 2.5.5.5 |
| 0,0025 | 10GHz/23℃ | ||||
| PIM (typique) | -157 | - | dBc | Tons balayés de 43 dBm réfléchis | Analyseur PIM Summitek 1900b |
| Résistance diélectrique | >500 | Z | V/mil | 0,51 millimètre | IPC-TM-650, 2.5.6.2 |
| Stabilité dimensionnelle | <0,2 | X,Y | mm/m (mils/pouce) | après gravure | IPC-TM-650, 2.4.39A |
| Coefficient de dilatation thermique | 13 | X | ppm/℃ | -55 à 288℃ | IPC-TM-650, 2.4.41 |
| 11 | Oui | ||||
| 37 | Z | ||||
| Conductivité thermique | 0,6 | - | W/(mK) | 80℃ | ASTM C518 |
| Absorption d'humidité | 0,02 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | >280 | - | ℃TMA | UN | IPC-TM-650, 2.4.24.3 |
| Densité | 1.8 | - | g/cm3 | - | ASTM D792 |
| Résistance au pelage du cuivre | 6.9(1.2) | - | lb/po (N/mm) | 1 once.Flotteur post-soudure EDC | IPC-TM-650, 2.4.8 |
| Inflammabilité | NON FR | - | - | - | UL 94 |
| Compatible avec le processus sans plomb | Oui | - | - | - | - |
