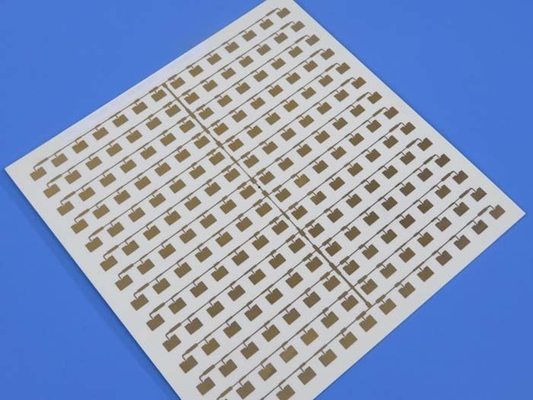

AD255C Antenne haute fréquence PCB 20mil 30mil 40mil 60mil Épaisseur avec or immersion, argent immersion
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)
Description générale
Les substrats AD255C de Rogers sont des matériaux spéciaux de haute performance spécialement conçus et fabriqués pour répondre aux exigences des marchés actuels des antennes sans fil.Ils sont renforcés de verre., composites à base de PTFE qui fournissent une constante diélectrique contrôlée, une faible perte de performance et de très bonnes performances d'intermodulation passive (PIM).55, un facteur de dissipation de 0,0013 à 10 GHz avec le cuivre ED et le cuivre traité inversement.
Capacité des PCB (AD255C)
| Matériau du PCB: | Composites à base de PTFE renforcés de verre |
| Nom: | AD255C |
| Constante diélectrique: | 2.55 (10 GHz) |
| Facteur de dissipation | 0.0013 (10 GHz) |
| Nombre de couches: | PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur diélectrique: | 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm), 125 mil (3,175 mm) ou plus |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent immersion, l'étain immersion, l'OSP, l'or pur plaqué, etc. |
Applications typiques
Systèmes d'antennes télématiques automobiles
Antenne de la station de base de l'infrastructure cellulaire
Antennes radio-satellitaires commerciales
Valeur typique de AD255C
| Propriétés électriques | AD255C | Unités | Conditions d'essai | Méthode d'essai | |
| PIM (30mil/60mil) | -159/-163 -Qu'est-ce qui est arrivé? | dBc | Tons balayés réfléchis de 43 dBm à 1900 MHz, S1/S1 | Rogers Intérieur 50 ohms | |
| Constante diélectrique (processus) | 2.55 | - | 23°C @ 50% de HRC | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 (IPC TM-650 2.)5.5.3) |
| Constante diélectrique (conception) | 2.60 | - | C-24/23/50 Le gouvernement fédéral | 10 GHz | Longueur de phase différentielle de microstrip |
| Facteur de dissipation (processus) | 0.0013 | - | 23°C @ 50% de HRC | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Coefficient thermique de la constante diélectrique | - 110 | en ppm/oC | 0°C à 100°C | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Résistance au volume | 7.4 x 108 | Pour les produits: | C-96/35/90 Le gouvernement fédéral | - | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Résistance de surface | 3.6 x 107 | Je vous en prie. | C-96/35/90 Le gouvernement fédéral | - | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Resistance électrique (résistance diélectrique) | 911 | V/mil | - | - | IPC TM-650 2. Les produits de base sont les suivants:5.6.2 |
| Décomposition diélectrique | > 40 | KV | D-48/50 | Direction X/Y | IPC TM-650 2. Les produits de base sont les suivants:5.6 |
| Propriétés thermiques | |||||
| Température de décomposition (T)d) | > 500 | ̊C | 2 heures @ 105 ̊C | 5% de perte de poids | IPC TM-650 2. Les produits de base sont les suivants:3.40 |
| Coefficient de dilatation thermique - x | 34 | ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Coefficient de dilatation thermique - y | 26 | ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Coefficient de dilatation thermique - z | 196 | ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Conductivité thermique | 0.35 | Pour les appareils électroniques | - | direction z | Pour les appareils de traitement de l'air |
| Il est temps de délaminer | > 60 | minutes | tel que reçu | 288 ̊C | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| Propriétés mécaniques | |||||
| Résistance à la peeling du cuivre après stress thermique | 2.4 Le secteur de l'énergie |
N/mm (lb/in) | 10s @ 288 ̊C | feuille de 35 μm | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| Résistance à la flexion (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la traction (MD/CMD) | 8.1/6.6 (55.8/45.5) | MPa (ksi) | 23°C/50% de RH | - | Pour l'utilisation dans les appareils électroménagers |
| Module flexible (MD/CMD) | 930/818 (6.412/5.640) | MPa (ksi) | 25°C ± 3°C | - | Métode d'essai IPC-TM-650 2.4.4 |
| Stabilité dimensionnelle (MD/CMD) | 0- Je ne sais pas.07 | en mils/pouce | après la gravure + cuisson | - | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39a |
| Propriétés physiques | |||||
| Intégrabilité | V-0 | - | - | - | L'utilisation de l'équipement |
| Absorption de l'humidité | 0.03 | % | E1/105 +D48/50 | - | IPC TM-650 2. Les produits de base sont les suivants:6.2.1 |
| Densité | 2.28 | g/cm3 | C-24/23/50 Le gouvernement fédéral | - | Pour les appareils à commande numérique |
| Capacité thermique spécifique | 0.813 | J/g°K | 2 heures à 105 °C | - | Pour l'utilisation dans les machines à coudre |
