DéTAILS DES PRODUITS

À la maison > Produits >

Haute fréquence de panneau de carte PCB de Rogers rf de double couche de Rogers 4835 1.524mm

Produits

Panneau de carte PCB de Rogers

L'impédance a commandé la carte PCB

Carte PCB de noyau en métal

Nous contacter

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contactez-nous maintenant

Haute fréquence de panneau de carte PCB de Rogers rf de double couche de Rogers 4835 1.524mm

Nombre De Pièces:	1PCS
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-199.V1.0

Matière première:

RO4835 1.524mm

Compte de couche:

2 couches

Épaisseur de carte PCB:

1,6 millimètres ±0.1

Taille de carte PCB:

12 x 26mm=1up

Poids de cuivre:

Finition extérieure:

or d'immersion

Mettre en évidence:

Carte électronique de la double couche rf

carte de 1.524mm rf

Rogers High Frequency Circuit Board

Description du produit

Carte PCB à haute fréquence de la double couche 60mil 1.524mm Rogers 4835 de la carte PCB RO4835 avec de l'or d'immersion

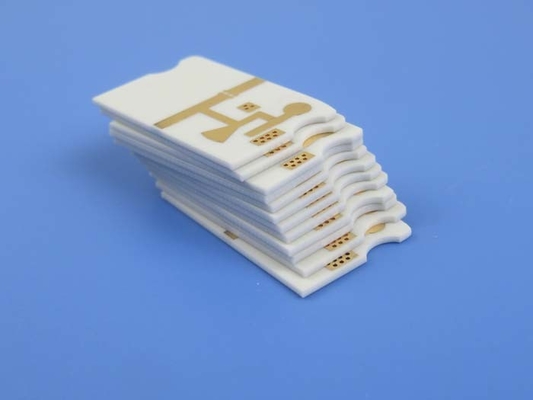

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Description générale

C'est un type de carte PCB à haute fréquence de Rogers établie sur les stratifiés RO4835, doubles couches avec la couche de signal du côté supérieur, protégeant la couche du côté inférieur. Il est plaqué avec de l'or d'immersion, aucun masque de soudure ou silkscreen. Il a fabriqué utilisant 60mil les substrats, commencer de l'en cuivre 0.5oz. Les conseils sont fabriqués selon la norme de la classe II d'IPC. Tous les conseils sont élém. élect. de 100% examinés avant expédition.

Caractéristiques de carte PCB

TAILLE DE CARTE PCB	12 x 26mm=1up
TYPE DE CONSEIL	Le double a dégrossi carte PCB
Nombre de couches	2 couches
Composants extérieurs de bâti	OUI
Par des composants de trou	NON
EMPILEMENT DE COUCHE	cuivre ------- couche SUPÉRIEURE de 17um (0,5 onces) +plate
	RO4835 1.524mm
	cuivre ------- 17um (0,5 onces) + couche de BOT de plat
TECHNOLOGIE
Trace et espace minimum :	mil 110 mils/110
Trous minimum/maximum :	1,0 millimètres/1,0 millimètres
Nombre de différents trous :	1
Nombre de forages :	10
Nombre de fentes fraisées :	0
Nombre de coupes-circuit internes :	0
Contrôle d'impédance :	non
Nombre de doigt d'or :	0
MATÉRIEL DE CONSEIL
En verre époxy :	RO4835 1.524mm
Aluminium final externe :	1,0 onces
Aluminium final interne :	NON-DÉTERMINÉ
Taille finale de carte PCB :	1,6 millimètres ±0.1
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure	Or d'immersion, 86,2%
Soudez le masque pour s'appliquer à :	NON-DÉTERMINÉ
Couleur de masque de soudure :	NON-DÉTERMINÉ
Type de masque de soudure :	NON-DÉTERMINÉ
CONTOUR/CUTTING	Cheminement
INSCRIPTION
Côté de légende composante	NON-DÉTERMINÉ
Couleur de légende composante	NON-DÉTERMINÉ
Fabricant Name ou logo :	NON-DÉTERMINÉ
PAR L'INTERMÉDIAIRE DE	Plaqué par le trou (PTH), taille minimum 1.0mm.
ESTIMATION DE FLAMIBILITY	94V-0
TOLÉRANCE DE DIMENSION
Dimension d'ensemble :	0,0059"
Électrodéposition de conseil :	0,0029"
Tolérance de perceuse :	0,002"
ESSAI	Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR	dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE	Dans le monde entier, globalement.

Caractéristiques et avantages

1. A amélioré de manière significative la résistance à l'oxydation comparée aux matériaux thermoset typiques de micro-onde, qui sont conçus pour la représentation sensible, applications à fort débit.

2. Excellente représentation électrique de bas objets exposés de perte permettant l'application avec de plus hautes fréquences d'opération, particulièrement idéales pour des applications des véhicules à moteur.

3. Résultats serrés de tolérance de constante diélectrique dans les lignes de transmission commandées d'impédance

4. Résultats compatibles de processus sans plomb dans aucun boursouflage ou décollement

5. Bas résultats d'expansion d'axe des z dans fiable plaqué par des trous

6. Le bas coefficient d'expansion de dans-avion demeure stable au-dessus de toute une série de circuit traitant les températures

7. CAF résistant

Les applications typiques sont radar et capteurs des véhicules à moteur, micro-onde point par point, amplificateurs de puissance, radar à balayage électronique et composants de rf.

Haute fréquence de panneau de carte PCB de Rogers rf de double couche de Rogers 4835 1.524mm 0

Notre capacité de carte PCB (2022)

Paramètre	Valeur
Comptes de couche	1-32
Matériel de substrat	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 ; RT/Duriod 5880 ; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC ; RT/duroid 5880LZ ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438 ; TLF-35 ; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 ; TLX-0, TLX-6, TLX-7, TLX-8 ; TLX-9, TLY-3, TLY-5, TLY-5Z ; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) ; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350 ; TC600 ; Nelco N4000, N9350, N9240 ; FR-4 (haut Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 haut CTI>600V ; Polyimide, ANIMAL FAMILIER ; Noyau etc. en métal.
Taille maximum	Essai volant : 900600mm, essai 460380mm, aucun essai 1100*600mm de montage
Tolérance d'ensemble de conseil	±0,0059"(0.15mm)
Épaisseur de carte PCB	0,0157" - 0,3937" (0.40mm--10.00mm)
Tolérance d'épaisseur (T≥0.8mm)	±8%
Tolérance d'épaisseur (t<0.8mm)	±10%
Épaisseur de couche d'isolation	0,00295" - 0,1969" (0.075mm--5.00mm)
Voie minimum	0,003" (0.075mm)
L'espace minimum	0,003" (0.075mm)
Épaisseur de cuivre externe	35µm--350µm (1oz-10oz)
Épaisseur de cuivre intérieure	17µm--350µm (0.5oz - 10oz)
Forage (mécanique)	0,0079" - 0,25" (0.2mm--6.35mm)
Trou de finition (mécanique)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mécanique)	0,00295" (0.075mm)
Enregistrement (mécanique)	0,00197" (0.05mm)
Allongement	12:1
Type de masque de soudure	LPI
Min Soldermask Bridge	0,00315" (0.08mm)
Min Soldermask Clearance	0,00197" (0.05mm)
Prise par l'intermédiaire de diamètre	0,0098" - 0,0236" (0.25mm--0.60mm)
Tolérance de contrôle d'impédance	±10%
Finition extérieure	HASL, HASL SI, l'ENIG, étain d'immersion, argent d'immersion, OSP, doigt d'or, etc. plaqué par or pur.

Haute fréquence de panneau de carte PCB de Rogers rf de double couche de Rogers 4835 1.524mm 1
