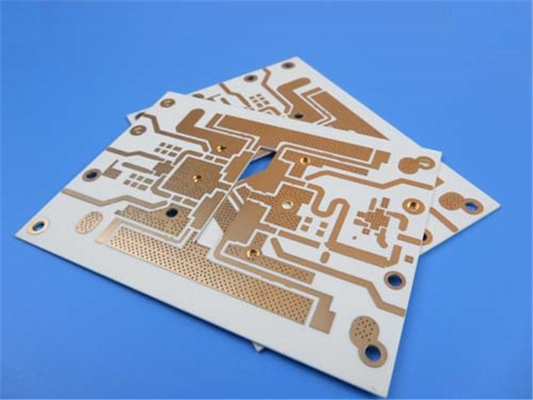

Carte PCB à haute fréquence de Rogers 4003 basée sur 32 Mil Laminates

Le choix final pour des applications ultra-rapides numériques et de rf

Aujourd'hui, nous sommes heureux de partager notre carte PCB nouvellement embarquée qui est faite de matériel de haute qualité de Rogers RO4003C qui assure la représentation fiable même dans les environnements exaltants. Le processus sans plomb utilisé dans sa construction lui fait un choix favorable à l'environnement. Avec un grand choix de température de fonctionnement de -40℃ à +85℃, cette carte PCB est conçue pour résister à des états de température extrêmes.

L'empilement de cette carte PCB comporte du cuivre bas de 17um, d'une couche diélectrique de 32mil, et d'une couche de cuivre basse différente de 17um, fournissant d'excellentes caractéristiques électriques et stabilité mécanique. Les dimensions de carte PCB sont de 180 x 156 millimètres, avec une épaisseur de 0,98 millimètres, et un poids de cuivre de finition de 1 once (1,4 mils) à travers toutes les couches.

Les détails de construction de cette carte PCB incluent la trace/espace minimum de 6/6 mils et taille minimum de trou de 15 mils, le rendant idéal pour des applications complexes et à haute densité. Il comporte également plaquer-à travers les trous encochés et aucun vias aveugles ou enterrés, assurant la connectivité et la facilité sans couture de l'assemblée. La finition extérieure de cette carte PCB est l'ENIG (or d'immersion), qui fournit l'excellente résistance à la corrosion, et le masque supérieur de soudure est vert.

Cette carte PCB vient avec un pochoir panelized de pâte de soudure pour le côté supérieur, le rendant facile d'assembler des composants avec la précision. Un total de 210 composants, 306 protections, 129 protections d'à travers-trou, 90 protections supérieures de SMT, 87 protections inférieures de SMT, 331 vias, et 118 filets sont inclus.

Nous avons effectué un essai 100% électrique pour assurer la qualité et la fiabilité de cette carte PCB. Pour toutes les questions techniques, entrez en contact avec svp le lierre chez sales10@bichengpcb.com. Commandez notre carte PCB de haute qualité aujourd'hui et éprouvez la fiabilité et la représentation exceptionnelles dans vos applications électroniques.

Pourquoi RO4003C PCBs sont le choix supérieur pour l'appareil électronique avancé

- Avantages de 32 mil RO4003C PCBs pour des applications ultra-rapides

La demande de l'électronique performante est sur la hausse, et avec elle, le besoin de PCBs avancé capable de manipuler des applications complexes et ultra-rapides. RO4003C est un matériel de haute qualité de carte PCB qui a gagné la popularité ces dernières années due à ses excellentes propriétés électriques et stabilité mécanique. En cet article, nous explorerons les avantages de 32 le mil RO4003C PCBs pour des applications performantes.

Introduction à RO4003C PCBs

RO4003C est un matériel en stratifié à haute fréquence fait d'un hydrocarbure renforcé parverre/de composé en céramique, qui fournit les propriétés diélectriques de bas-perte pour des applications ultra-rapides numériques et de rf. Il comporte une constante diélectrique 3,38 du ± 0,05 et un facteur de dissipation de 0,0027 à 10 GHz/23℃, lui faisant un choix idéal pour des conceptions à haute fréquence.

Constante diélectrique et facteur de dissipation de RO4003C PCBs

La constante diélectrique de bas-perte de RO4003C PCBs assure l'intégrité du signal supérieure, réduisant la perte de signal et la déformation. Le facteur de dissipation de RO4003C PCBs est également très bas, signifiant qu'il peut effectivement manipuler les signaux à haute fréquence sans produire de la chaleur excédentaire.

Propriétés thermiques de RO4003C PCBs

RO4003C PCBs ont d'excellentes propriétés thermiques, leur permettant d'exécuter sûrement dans les environnements exaltants. Le coefficient thermique de ε est +40 ppm/℃ à travers une température ambiante de -50℃ à 150℃, s'assurant que la carte PCB peut résister à des états de température extrêmes.

Propriétés électriques de RO4003C PCBs

RO4003C PCBs ont la haute résistance électrique, avec une valeur de 31,2 (780) Kv/mm (v/mil) à l'épaisseur de 0.51mm (0,020"). Ils ont également l'excellente résistivité volumique et la résistivité de surface, assurant la représentation électrique fiable.

Propriétés mécaniques de RO4003C PCBs

RO4003C PCBs ont les propriétés mécaniques impressionnantes, y compris la force à haute résistance et la résistance à la flexion. Avec un module de tension MPA 19 650 de MPA dans la direction de X et 19 450 dans la direction de Y, ces PCBs peut résister au recourbement et à l'étirage sans rupture.

Traitement sans plomb et avantages environnementaux de RO4003C PCBs

RO4003CPCBs sont fabriqués utilisant un processus sans plomb, leur faisant une option qui respecte l'environnement. Ce processus s'assure également que le PCBs répondent à des standards de l'industrie pour des restrictions matérielles dangereuses, telles que la restriction de la directive dangereuse de substances (RoHS).

Avantages de 32 mil RO4003C PCBs pour des applications ultra-rapides

L'épaisseur de 32 le mil RO4003C PCBs leur fait un choix idéal pour des applications ultra-rapides numériques et de rf, où l'intégrité du signal est critique. La trace/espace minimum de 6/6 mils et taille minimum de trou de 15 mils de ces PCBs tiennent compte des conceptions à haute densité, les rendant appropriées aux applications complexes.

Considérations de conception pour RO4003C PCBs

En concevant PCBs avec le matériel de RO4003C, il est essentiel de considérer des facteurs tels que le contrôle d'impédance, la ligne de transmission conception, et l'intégrité du signal. La conception devrait également prendre en considération les propriétés thermiques et mécaniques du matériel pour assurer la représentation fiable.

Fabrication et Assemblée de RO4003C PCBs

RO4003C PCBs sont fabriqués utilisant un processus de pointe qui assure à qualité et à fiabilité cohérentes. La finition extérieure des ces PCBs est l'ENIG (or d'immersion), qui fournit l'excellente résistance à la corrosion, et le masque supérieur de soudure est vert. Le PCBs panelized également avec un pochoir de pâte de soudure pour l'assemblée facile et précise.

Applications de RO4003C PCBs dans les entreprises high techs

RO4003C PCBs sont très utilisés dans les entreprises high techs telles que l'espace, la défense, la télécommunication, et les dispositifs médicaux. Ils sont également employés dans des applications ultra-rapides numériques et de rf, telles que des systèmes de radar, des communications par satellites, et des circuits à micro-ondes.

En conclusion, 32 mil RO4003C PCBs offrir une gamme des avantages pour des applications performantes. Leur matériel diélectrique de bas-perte, propriétés thermiques et mécaniques exceptionnelles, et traitement sans plomb leur font un excellent choix pour des entreprises high techs. Avec la conception et la fabrication de précision, ces PCBs peut maximiser la représentation et l'efficacité dans des applications complexes et exigeantes.
