RO4003C Matériau haute fréquence ultime pour circuits imprimés pour applications RF et micro-ondes

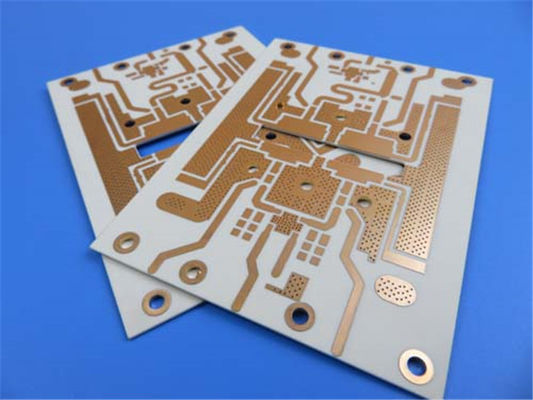

Nous sommes ravis de présenter notre dernier produit de circuit imprimé (CI) fabriqué avec le matériau Rogers RO4003C et un procédé sans plomb. Ce CI offre un fonctionnement fiable dans une plage de température de -40°C à +85°C, ce qui le rend idéal pour diverses applications.

La pile du CI comprend un cuivre de base de 17 µm, un diélectrique RO4003C de 20 mil, un préimprégné RO4450F, un cuivre de base de 17 µm, un diélectrique RO4003C de 60 mil, un préimprégné RO4450F, un diélectrique RO4003C de 60 mil, un préimprégné RO4450F, un diélectrique RO4003C de 20 mil et un cuivre de base de 17 µm. Les dimensions de la carte sont de 90 x 90 mm, avec un Trace/Espace minimum de 5/5 mils et une taille de trou minimum de 16 mils. L'épaisseur finie de la carte est de 4,8 mm, avec un poids de cuivre fini de 1 oz (1,4 mil) sur toutes les couches et une épaisseur de placage de via de 1 mil. La finition de surface est Nickel par Immersion, Palladium par Immersion et Or par Immersion (ENEPIG), et les sérigraphies supérieure et inférieure ne sont pas incluses. Le masque de soudure supérieur et inférieur est noir mat, et il n'y a pas de sérigraphie sur les pastilles de soudure. Le CI a passé un test électrique à 100%.

Le via minimum doit être rempli de pâte de cuivre pour une meilleure dissipation thermique, et des trous fraisés sont requis pour éviter la saillie des vis et assurer une surface d'installation plane. Des pochoirs de pâte à souder sont fournis pour le côté supérieur.

Le CI comprend 31 composants, avec un total de 92 pastilles, 51 pastilles traversantes, 15 pastilles SMT supérieures, 26 pastilles SMT inférieures, 59 vias et 75 réseaux.

Si vous avez des questions techniques, n'hésitez pas à contacter Ivy à sales10@bichengpcb.com.

Choisissez RO4003C pour une intégrité de signal et des applications haute fréquence supérieures

Dans le monde des circuits imprimés (CI), l'intégrité du signal et les performances sont cruciales. Le choix du matériau est essentiel pour toute application haute fréquence. Le RO4003C est le matériau de CI ultime pour de telles applications. Ses propriétés et caractéristiques de performance exceptionnelles en font le choix privilégié des concepteurs cherchant à optimiser leurs circuits.

Propriétés et caractéristiques de performance du RO4003C

Le RO4003C est un matériau de CI haute performance fabriqué avec un hydrocarbure rempli de céramique. Cette combinaison offre d'excellentes propriétés électriques, notamment une constante diélectrique de 3,38 ± 0,05 à 10 GHz et un facteur de dissipation de 0,0027 à 10 GHz/23°C. Ces propriétés garantissent une intégrité de signal optimale, ce qui le rend idéal pour les circuits numériques et RF à haute vitesse.

Le RO4003C possède également une conductivité thermique élevée de 0,71 W/M/K à 80°C, ce qui en fait un excellent choix pour les applications nécessitant une dissipation thermique efficace. Il présente un faible coefficient de dilatation thermique (CTE) de 11 ppm/°C dans la direction X, 14 ppm/°C dans la direction Y et 46 ppm/°C dans la direction Z, ce qui assure une stabilité dimensionnelle dans des environnements à température extrême.

Avantages du RO4003C par rapport aux autres matériaux de CI

Comparé à d'autres matériaux de CI, le RO4003C offre plusieurs avantages. Il est compatible avec les procédés sans plomb, ce qui en fait une option respectueuse de l'environnement. Sa conductivité thermique est supérieure à celle du FR-4, ce qui signifie qu'il peut gérer des niveaux de puissance plus élevés sans surchauffe. Il présente également une perte diélectrique plus faible que d'autres matériaux haute fréquence comme le PTFE, ce qui se traduit par une meilleure intégrité du signal et une réduction de la perte de signal.

Considérations de conception pour les CI RO4003C pour des performances optimales

La conception avec le RO4003C nécessite des considérations spécifiques. Par exemple, l'épaisseur des couches diélectriques affecte l'impédance caractéristique, qui doit être soigneusement contrôlée pour une propagation correcte du signal. La finition de surface du substrat est également essentielle pour garantir une soudure et une interconnexion fiables.

Applications des CI RO4003C dans diverses industries

Le RO4003C est largement utilisé dans diverses industries, notamment les télécommunications, l'aérospatiale et la défense, le médical et l'automobile. Ses caractéristiques de performance exceptionnelles en font un choix idéal pour les applications haute fréquence dans ces industries. Par exemple, il est fréquemment utilisé dans les applications 5G et IoT, où l'intégrité du signal est essentielle pour une communication fiable. Il est également utilisé dans les applications aérospatiales et de défense, où les circuits doivent résister à des conditions de température et d'humidité extrêmes.

RO4003C et l'avenir de la conception numérique à haute vitesse

À mesure que la conception numérique évolue, la demande de matériaux capables de gérer des vitesses et des fréquences plus élevées ne fera qu'augmenter. Le RO4003C est bien positionné pour répondre à ces demandes, grâce à ses caractéristiques de performance exceptionnelles. Sa faible perte diélectrique et sa conductivité thermique élevée en font un choix idéal pour les applications de conception numérique à haute vitesse, telles que les centres de données et le calcul haute performance.

Fabrication et assemblage des CI RO4003C

Les CI RO4003C nécessitent des processus de fabrication et d'assemblage spécialisés pour garantir des performances optimales. Par exemple, la taille minimale des vias doit être soigneusement contrôlée pour éviter la perte de signal, et des trous fraisés sont requis pour assurer une surface d'installation plane. Des pochoirs de pâte à souder sont également fournis pour le côté supérieur afin d'assurer une soudure fiable.

Dépannage des problèmes courants avec les CI RO4003C

Malgré ses caractéristiques de performance exceptionnelles, les concepteurs peuvent rencontrer des problèmes lors de l'utilisation de CI RO4003C. Par exemple, des problèmes de soudure et d'interconnexion peuvent survenir si la finition de surface du substrat n'est pas correctement contrôlée. Comprendre ces problèmes et savoir comment les résoudre est essentiel pour garantir des performances optimales.

Compatibilité du RO4003C avec les procédés sans plomb

Le RO4003C est compatible avec les procédés sans plomb, ce qui en fait une option respectueuse de l'environnement pour les concepteurs. Cette compatibilité garantit que les concepteurs peuvent respecter les réglementations environnementales sans sacrifier les performances.

RO4003C vs. autres matériaux de CI haute fréquence : une analyse comparative

Bien que le RO4003C offre des caractéristiques de performance exceptionnelles, les concepteurs peuvent se demander comment il se compare aux autres matériaux de CI haute fréquence. Une analyse comparative peut aider les concepteurs à comprendre comment le RO4003C se positionne par rapport aux autres options et à prendre une décision éclairée lors de la sélection d'un matériau de CI.

Conclusion

Le RO4003C est le matériau de CI ultime pour les applications haute fréquence. Ses propriétés et caractéristiques de performance exceptionnelles en font un choix idéal pour les concepteurs cherchant à optimiser leurs circuits. Des applications 5G et IoT à l'aérospatiale et à la défense, le RO4003C est bien positionné pour répondre aux exigences de diverses industries. En comprenant ses propriétés, ses considérations de conception et le dépannage des problèmes courants, les concepteurs peuvent libérer tout le potentiel du RO4003C pour leurs applications.
