Polyimide résistant et à haute fréquence à hautes températures PCBs pour les environnements durs

Polyimide résistant et à haute fréquence à hautes températures PCBs pour les environnements durs

Nombre De Pièces: IPC
Prix: $9.9-99.99
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 PCs par mois
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-213 V1.0
Matériel de carte PCB:
Stratifiés habillés de cuivre de tissu en verre de Polyimide
Constante diélectrique:
4,12
Compte de couche:
PCB simple face, PCB double face, PCB multicouche, PCB hybride
Poids de cuivre:
1oz (35µm), 2oz (70µm)
Masque de soudure:
Vert, noir, bleu, rouge, jaune etc.
Finition extérieure:
Le nickel et l'or au bain chaud d'immersion (l'ENIG), HASL, argent d'immersion, étain d'immersion, l
Mettre en évidence:

Polyimide à haute fréquence PCBs

,

Polyimide résistant à hautes températures PCBs

,

matériel de carte PCB du Polyimide 1oz

Description du produit

Brève introduction

Des stratifiés habillés de cuivre à hautes températures de Polyimide résistant TB-73 et à haute fréquence sont conçus pour résister à des hautes températures et à des hautes fréquences. Ils sont employés dans la fabrication de la haute température spéciale et des cartes à haute fréquence pour le matériel électronique dans des industries exigeantes telles que l'espace, l'aviation, les militaires, et l'exploration pétrolière souterraine, notamment. Le matériel a d'excellentes propriétés diélectriques à haute fréquence, résistance à hautes températures, et tenue aux rayonnements. Ses gammes nominales d'épaisseur de 0.1mm à 10mm



Rapport des essais chimique

TB-73 remplit les conditions techniques décrites dans la norme Q/XA50089-2004. Le matériel a subi une série d'essais pour assurer sa qualité et représentation.



La résistance au pelage de TB-73 après que la contrainte thermique soit ≥1.0 N/mm, et le résultat d'essai réel est 1,42 N/mm, qui est un passage. De même, la résistance au pelage à 170℃ est ≥0.7 N/mm, et le résultat d'essai réel est un passage aussi bien.



La résistivité volumique est ≥5×10^6 MΩ·le cm selon la norme C-96/35/90, et elle ont réalisé un résultat d'essai de 6.6×10^7 MΩ·cm, qui est un passage. Selon la norme E-24/204, la résistivité volumique est également ≥5×10^6 MΩ·le cm, et le résultat d'essai réel est 6.2×10^8 MΩ·cm, qui est également un passage.



La résistivité extérieure est également dans la marge spécifique. Le résultat d'essai réel pour la norme C-96/35/90 est 3.4×10^7 MΩ, et pour la norme E-24/204, c'est 2.3×10^8 MΩ, qui sont un passage.



TB-73 a un taux d'absorption de faible humidité de ≤0.35%, et le résultat d'essai réel est 0,11%, qui est un passage. La tension claque est également satisfaisante, avec un résultat d'essai de 44,3 kilovolts, qui est plus haut que la condition minimum de 40 kilovolts.



La constante diélectrique à 1MHz est ≤4.5, et le résultat d'essai réel est 4,12, qui est un passage. De même, le facteur de dissipation à 1MHz est ≤0.01, et le résultat d'essai réel est 0,0072, qui est un passage aussi bien.



TB-73 a une résistance à la flexion de ² de ≥400 N/mm dans la direction de machine et de ² de ≥300 N/mm dans la direction croisée, qui sont un passage. Le matériel peut également résister à la contrainte thermique à 288℃ pendant 180 secondes sans décollement ou boursouflage.



La température de transition en verre (valeur de Tg) de TB-73 est 257℃, répondant à l'exigence définie.

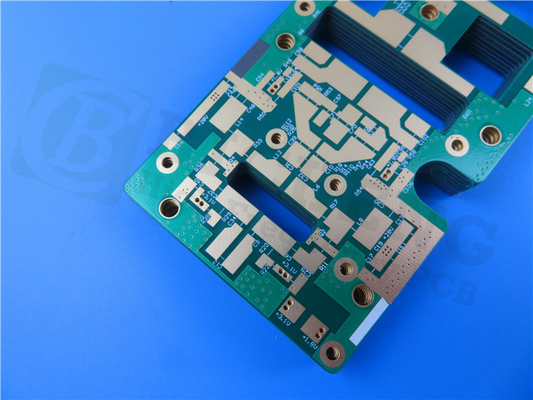

Polyimide résistant et à haute fréquence à hautes températures PCBs pour les environnements durs 0



Notre capacité de carte PCB (TB-73 carte PCB de Polyimide rf)

Matériel de carte PCB : Stratifiés habillés de cuivre de tissu en verre de Polyimide
Désignation : TB-73
Constante diélectrique : 4,12
Compte de couche : carte PCB Sinlge-dégrossie, carte PCB double face, carte PCB multicouche, carte PCB hybride
Épaisseur diélectrique : 5mil (0.127mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm) etc.
Poids de cuivre : 1oz (35µm), 2oz (70µm)
Taille de carte PCB : ≤400mm X 500mm
Masque de soudure : Etc. vert, noir, bleu, rouge, jaune.
Finition extérieure : Le nickel et l'or au bain chaud d'immersion (l'ENIG), HASL, argent d'immersion, étain d'immersion, le cuivre nu, OSP, ENEPIG (or au bain chaud d'immersion de palladium de nickel au bain chaud), or pur ont plaqué etc….



Au sujet de Bicheng

La carte PCB de Bicheng est un principal fournisseur des cartes électronique de haute qualité (PCBs) basées à Shenzhen, Chine. Établie en 2003, la société a sur 20 ans d'expérience dans l'industrie et a établi une réputation pour fournir les solutions fiables et rentables de carte PCB aux clients à travers le globe.



Les capacités de fabrication de la carte PCB de Bicheng couvrent un large éventail de types de carte PCB, y compris les conseils à simple face, doubles faces, et multicouche, de comptes de couche s'étendant de 1 à 32. PCBs de la société sont employés dans un grand choix d'industries, y compris la télécommunication, l'espace, la défense, médicaux, et l'électronique industrielle.



La carte PCB de Bicheng offre un large éventail de matériaux de substrat pour son PCBs, y compris les matériaux à haute fréquence tels que RO4003C, RO4350B, et RO4730G3, aussi bien que matériaux FR-4 standard comme haut-Tg S1000-2M, TU-872 SLK, TU-768, IT-180A, et Isola 370HR. La société offre également le noyau en métal, le polyimide, et les substrats d'ANIMAL FAMILIER, notamment.



Les capacités de fabrication avancées de la carte PCB de Bicheng tiennent compte d'une gamme des options qui peuvent être adaptées aux besoins du client pour répondre aux besoins spécifiques de client. Par exemple, la société peut produire PCBs dans les tailles jusqu'à 1100mm de 600mm, avec une tolérance d'ensemble de conseil de ±0.0059 » (0.15mm) et la tolérance d'épaisseur de ±8% pour T≥0.8mm et de ±10% pour t<0.8mm. La société peut également adapter à une gamme des épaisseurs de cuivre, de 17µm à 350µm (0.5oz à 10oz), et des diamètres de forage de 0,0079" à 0,25" (0.2mm à 6.35mm).



L'engagement de la carte PCB de Bicheng à la qualité et à la satisfaction du client est reflété dans sa certification de 9001:2015 d'OIN. Les ingénieurs expérimentés et les techniciens de la société travaillent étroitement avec des clients pour s'assurer que leurs exigences spécifiques sont répondues et que leur PCBs sont livrés à l'heure et dans le budget.



Annexe : Fiche technique (stratifiés TB-73)

Non. Article Condition de traitement Spécifications standard Résultats d'essai Conclusion
1 Résistance au pelage (N/mm) Après contrainte thermique ≥1.0 1,42 Passage
170 ≥0.7 Passage Passage
Après solution de processus ≥0.95 1,13 Passage
2 Résistivité volumique (MΩ·cm) C-96/35/90 ≥5×10^6 6.6×10^7 Passage
E-24/204 ≥5×10^6 6.2×10^8 Passage
3 Résistivité extérieure (MΩ) C-96/35/90 ≥1×10^6 3.4×10^7 Passage
E-24/204 ≥1×10^6 2.3×10^8 Passage
4 Taux d'absorption d'humidité (%) D-24/23 ≤0.35% 0,11 Passage
5 Tension claque (kilovolts) D-48/50+ D-0.5/23 ≥40 kilovolt 44,3 Passage
6 Constante diélectrique à 1MHz Comme reçu ≤4.5 4,12 Passage
7 Facteur de dissipation à 1MHz Comme reçu ≤0.01 0,0072 Passage
8 Direction croisée de direction de machine de résistance à la flexion Comme reçu ² de ≥400 N/mm 410,2 Passage
Comme reçu ² de ≥300 N/mm 355,1 Passage
9 Contrainte thermique ( 288) Comme reçu 180s, aucun décollement, aucun boursouflage Passage Passage
10 La température de transition en verre (valeur de Tg) Comme reçu 257 Passage Passage
