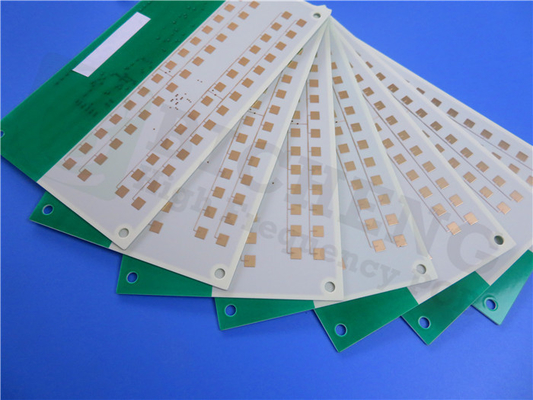

Panneau de carte PCB de Rogers RO3003 rf 3.2mm pour l'application à haute fréquence

En tant que directeur commercial, je suis enchanté pour présenter notre carte PCB nouvellement embarquée construite avec Rogers RO3003C. Ce qui sont prévus pour l'usage dans la micro-onde commerciale et les applications de rf.

Le matériel de carte PCB se compose de Rogers RO3003C et est traité avec les matériaux sans plomb. Il fonctionne dans une température ambiante de -40℃ à +85℃. L'empilement inclut une couche de cuivre basse avec une épaisseur de 17um, de RO3003 diélectrique 60mil, de prepreg FR-28, et d'une couche basse de finition d'en cuivre de 17um. L'épaisseur de finition de conseil est 3.2mm, avec un poids de cuivre de finition de 1 once (1,4 mils) à travers toutes les couches. Par l'intermédiaire de plaquer l'épaisseur est 1 mil, et la finition extérieure est argent d'immersion. Le côté supérieur inclut un pochoir de pâte de soudure, avec un masque supérieur vert de soudure et aucun masque inférieur de soudure. Il n'y a aucun silkscreen sur les protections de soudure, et l'essai électrique de 100% est employé.

Avec 29 composants et 36 protections totales, notre carte PCB inclut 20 protections d'à travers-trou, 11 protections supérieures de SMT, et 5 protections inférieures de SMT. Elle a 98 vias et 100 filets, lui faisant une option souple pour une gamme des appareils électroniques.

Cette carte PCB est conçue avec la précision et la fiabilité à l'esprit, comportant une trace/espace minimum de 8/8 mils et une taille minimum de trou de 12 mils. Elle n'a aucun vias aveugle ou enterré, et l'adaptation d'impédance n'est pas incluse.

Pour toutes les questions techniques, entrez en contact avec svp le lierre chez sales10@bichengpcb.com. Faites confiance que notre carte PCB pour fournir la stabilité et représentation que vos appareils électroniques exigent.

Introduction à l'american national standard RO3003 ses propriétés supérieures

RO3003 est un matériel à haute fréquence de carte PCB qui offre une gamme des avantages pour des appareils électroniques. Avec une constante diélectrique de 3.0±0.04, un facteur de dissipation de 0,001, et un coefficient thermique de -3 ppm/℃, RO3003 fournit la stabilité dimensionnelle élevée, l'excellente résistance d'humidité, et la compatibilité de processus sans plomb. Sa basse perte diélectrique et conduction thermique élevée le rendent également approprié aux applications d'amplificateur de puissance. RO3003 fournit l'excellent contrôle d'impédance, qui est important dans des conceptions numériques ultra-rapides.

Dû à ses propriétés, RO3003 est un choix idéal pour des applications à haute fréquence telles que l'espace, la défense, et la télécommunication. Sa représentation et sérieux électriques supérieurs lui font un choix populaire parmi des fabricants. RO3003 fournit l'excellent contrôle d'impédance, qui est important dans des conceptions numériques ultra-rapides. Sa basse perte diélectrique et conduction thermique élevée le rendent également approprié aux applications d'amplificateur de puissance.

Un exemple d'une carte PCB qui emploie RO3003 est notre carte PCB nouvellement embarquée, qui est construite avec Rogers RO3003C et comporte un empilement avec des couches de cuivre basses et RO3003 diélectrique. Avec une trace/espace minimum de 8/8 mils et une taille minimum de trou de 12 mils, la carte PCB a une finition extérieure d'argent d'immersion et d'a par l'intermédiaire de plaquer l'épaisseur de 1 mil. L'épaisseur de finition de conseil est 3.2mm, avec un poids de cuivre de finition de 1 once (1,4 mils) à travers toutes les couches. La carte PCB a 29 composants et 36 protections totales, lui faisant une option souple pour une gamme des appareils électroniques.

En plus de sa représentation électrique supérieure, la carte PCB de RO3003C est également favorable à l'environnement. La carte PCB est traitée avec les matériaux sans plomb, lui faisant un excellent choix pour les industries qui donnent la priorité à la durabilité. Le coefficient thermique de RO3003C est également bas, s'assurant que la représentation électrique de la carte PCB demeure stable à travers une température ambiante large. RO3003C PCBs sont compatibles avec des processus sans plomb, leur faisant un excellent choix pour les fabricants qui donnent la priorité à la durabilité environnementale.

RO3003 est un matériel révolutionnaire pour la fabrication de carte PCB, la représentation électrique supérieure de offre et la fiabilité. C'est un choix idéal pour des applications à haute fréquence et sa compatibilité de processus sans plomb lui fait un excellent choix pour des industries dans l'environnement conscientes. Notre carte PCB nouvellement embarquée, construite avec RO3003C, est conçue pour fournir la stabilité et représentation que vos appareils électroniques exigent.
