Panneau matériel de carte PCB de RO3010 rf favorable à l'environnement

Description de produit détaillée
Surligner:

Panneau de carte PCB de RO3010 rf

,

Les matériaux de carte PCB de rf embarquent

,

Carte de RO3010 rf

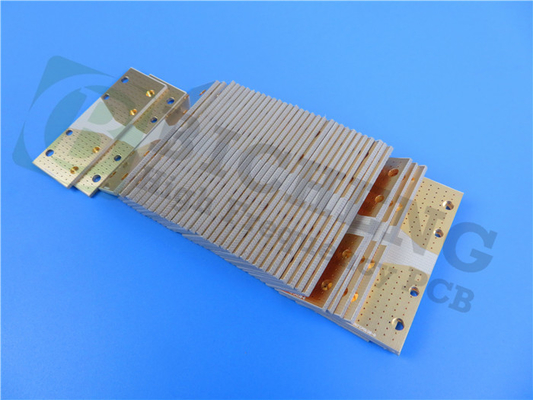

Bonjour, aujourd'hui nous sommes heureux de présenter la dernière carte PCB de Bicheng Limited, le leader de l'industrie dans des cartes électronique de haute qualité. Cette carte PCB double face est construite avec le matériel de Rogers RO3010 et un processus sans plomb, assurant un produit fiable et favorable à l'environnement.



Avec une température ambiante fonctionnante de -40℃ à +85℃, cette carte PCB est conçue pour résister à des conditions extrêmes. Les dimensions de conseil sont de 8,00 x 8,00 millimètres, avec une trace/espace minimum de 5/5 mils et une taille minimum de trou de 10 mils. L'épaisseur de finition de conseil est de 0,8 millimètres, avec un poids de cuivre de finition de 1 once (1,4 mils) et par l'intermédiaire de plaquer l'épaisseur de 1 mil.



Cette carte PCB est parfaite pour des projets à petite échelle, avec juste un composant et trois protections totales, y compris une protection d'à travers-trou, une protection supérieure de SMT, et une protection inférieure de SMT. Il y a également deux vias et d'un nets.



Le manque de finition extérieure sur cette carte PCB signifie que le cuivre est exposé, la rendant idéale pour des applications faites sur commande où des finitions spécifiques sont exigées. Il n'y a aucun silkscreen sur les protections de soudure, mais le panneau est 100% électriquement examiné pour assurer la fiabilité.



Pour toutes les questions techniques, entrez en contact avec svp le lierre chez sales10@bichengpcb.com. Trust Bicheng Limited pour tous vos besoins de carte électronique. Copyright Bicheng Limited. , 2023. Tous droits réservés.



Panneau matériel de carte PCB de RO3010 rf favorable à l'environnement 0



Propriété RO3010 Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcess 10.2±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline maintenu par 2.5.5.5
Constante diélectrique, εDesign 11,2 Z   8GHz à 40 gigahertz Méthode de longueur de phase différentielle
Facteur de dissipation, tanδ 0,0022 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coefficient thermique de ε -395 Z ppm/℃ 10 gigahertz -50℃to 150℃ IPC-TM-650 2.5.5.5
Stabilité dimensionnelle 0,35
0,31
X
Y
mm/m COND A IPC-TM-650 2.2.4
Résistivité volumique 105   MΩ.cm COND A IPC 2.5.17.1
Résistivité extérieure 105   COND A IPC 2.5.17.1
Module de tension 1902
1934
X
Y
MPA 23℃ ASTM D 638
Absorption d'humidité 0,05   % D48/50 IPC-TM-650 2.6.2.1
La chaleur spécifique 0,8   j/g/k   Calculé
Conduction thermique 0,95   W/M/K 50℃ ASTM D 5470
Coefficient de dilatation thermique
(- 55 à 288℃)
13
11
16
X
Y
Z
ppm/℃ Rhésus de 23℃/50% IPC-TM-650 2.4.4.1
Le TD 500   ℃ TGA   ASTM D 3850
Densité 2,8   gm/cm3 23℃ ASTM D 792
Peau de cuivre Stength 9,4   Ib/in. 1oz, EDC après flotteur de soudure IPC-TM 2.4.8
Inflammabilité V-0       UL 94
Processus sans plomb compatible Oui



Découvrez les avantages du matériel de la carte PCB RO3010

---RO3010 : Le choix final pour PCBs performant



Quand il s'agit de créer les cartes électronique performantes, la sélection des bons matériaux est critique. Écrivez RO3010, un principal matériel de carte PCB connu pour sa polyvalence et de haute qualité. En cet article, nous jetterons un coup d'oeil complet à RO3010, explorant ses propriétés, caractéristiques, et applications.



Présentation du matériel de la carte PCB RO3010

RO3010 est un matériel en stratifié à haute fréquence construit de l'hydrocarbure/du matériel en céramique renforcés de verre tissés. Avec une basse constante diélectrique de 10.2±0.5, RO3010 est idéal pour des applications à haute fréquence, alors que son bas facteur de dissipation de 0,0027 est essentiel pour la perte de minimisation de signal.



Propriétés de compréhension et caractéristiques de RO3010

RO3010 a les nombreuses propriétés qui lui font un choix attrayant pour des concepteurs de carte PCB. Sa conduction thermique de 0,81 W/M/K est critique pour la chaleur de dissipation des composants de haute puissance. RO3010 a également un bas coefficient de dilatation thermique de ℃ de 25h dans les directions de X et de Y et de 34 ppm/℃ dans la direction de Z, le rendant stable sur une température ambiante large.



Applications de matériel de la carte PCB RO3010

RO3010 est utilisé généralement dans des applications ultra-rapides numériques et de la radiofréquence (rf). En raison de sa basse perte et conduction thermique élevée, ce matériel est idéal pour des applications de micro-onde et d'onde millimétrique. D'ailleurs, RO3010 est tout favorable à l'environnement qu'il est compatible avec des processus sans plomb.



Avantages de RO3010 au-dessus d'autres matériaux de carte PCB

Comparé à d'autres matériaux de carte PCB, RO3010 offre plusieurs avantages. RO3010 a un coefficient thermique élevé de ε, ainsi il signifie que sa constante diélectrique est stable sur une température ambiante large. En plus, le matériel a l'excellente stabilité dimensionnelle, le rendant idéal pour des applications où la précision est cruciale.



Considérations de conception pour RO3010 PCBs

En concevant avec RO3010, il est important de prendre en considération les propriétés et les caractéristiques de matériel. RO3010 a une température de transition en verre élevée de 200℃, ainsi il signifie qu'il peut résister à des hautes températures sans perdre son intégrité structurelle. En plus, la résistance au pelage de cuivre du matériel est le pli critique 11 et mesurant pour 1oz EDC après flotteur de soudure.



Processus de fabrication pour RO3010 PCBs

Le processus de fabrication pour RO3010 PCBs est comparable à d'autres matériaux en stratifié. Cependant, en raison de la conduction thermique élevée du matériel, il est critique d'optimiser le processus de collage pour réduire la contrainte thermique. Il est également essentiel d'employer les aluminium de cuivre de haute qualité pour assurer la bonne adhérence et pour réduire au minimum le risque de décollement.



Déterminer et contrôle de qualité RO3010 PCBs

RO3010 PCBs subir l'essai rigoureux et le contrôle de qualité pour s'assurer qu'ils répondent à des standards de l'industrie. La constante diélectrique du matériel et le facteur de dissipation sont examinés utilisant IPC-TM-650 2.5.5.5, alors que des essais d'ASTM D257 la stabilité dimensionnelle du matériel. IPC 2.5.17.1 examine le volume matériel et la résistivité extérieure, et les essais d'IPC-TM 2.4.8 la résistance au pelage de cuivre du matériel.



Coût et disponibilité de matériel de la carte PCB RO3010

Le matériel de la carte PCB RO3010 est largement - disponible et peut être acheté d'un grand choix de fournisseurs. Le coût de matériel de la carte PCB RO3010 est généralement plus haut que d'autres matériaux de carte PCB dus à ses propriétés et caractéristiques uniques.



Futurs développements en technologie RO3010

Pendant que la technologie continue à avancer, nous pouvons compter voir des développements ultérieurs en technologie RO3010. Un secteur de foyer réduit le coefficient thermique du matériel de ε pour améliorer sa stabilité sur une température ambiante large. Un autre domaine de recherche développe les nouveaux processus de collage qui peuvent résister encore aux températures plus élevées.



Conclusion : RO3010 est-il le bon choix pour votre projet de carte PCB ?

RO3010 est un matériel souple et de haute qualité de carte PCB qui offre plusieurs avantages par rapport à d'autres matériaux. Sa basse constante diélectrique, bas facteur de dissipation, et conduction thermique élevée lui faire un choix idéal pour des applications à haute fréquence. Cependant, il est essentiel de considérer les propriétés et les caractéristiques de matériel en concevant avec RO3010. En conclusion, si vous recherchez un matériel fiable et performant de carte PCB, RO3010 est un excellent choix.
