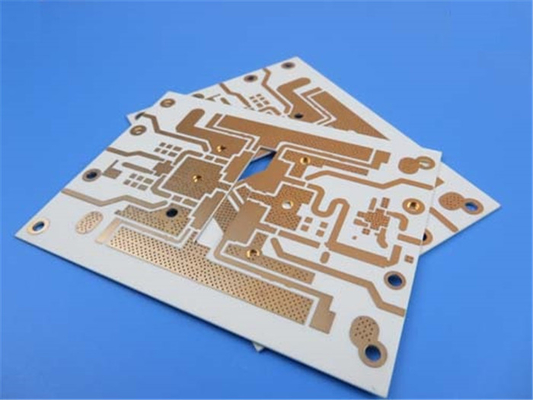

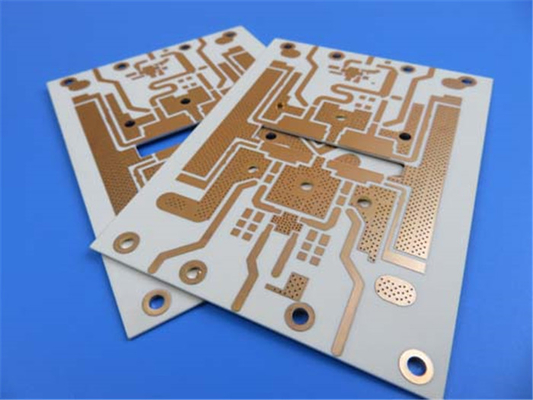

Matériau PCB double face de précision Rogers RO4003C

Présentation de notre PCB nouvellement expédié.Ce circuit imprimé de haute qualité est conçu avec les dernières technologies et des matériaux haut de gamme pour garantir des performances et une durabilité optimales.

Le PCB est fait de matériau Rogers RO4003C, qui est connu pour ses excellentes propriétés électriques et mécaniques.Il a un processus sans plomb et peut fonctionner dans une large plage de températures de -40 ℃ à + 85 ℃, ce qui le rend adapté à une variété d'applications.

Le circuit imprimé double face a une base en cuivre de 35 um et un diélectrique RO4003C d'une épaisseur de 32 mil (0,813 mm).L'épaisseur du panneau fini est de 0,98 mm, avec un poids de cuivre fini de 1 oz (1,4 mils) sur toutes les couches.Le PCB a une finition de surface en Nickel autocatalytique et or d'immersion (ENIG), qui offre une excellente résistance à la corrosion et une excellente soudabilité.

Le circuit imprimé a une dimension de carte de 42 mm x 65 mm et une trace/espace minimum de 12/14 mils.Il a une taille de trou minimale de 16 mils, sans vias aveugles ou enterrés.L'épaisseur du placage de via est de 1 mil et le via de 0,5 mm est rempli de résine et coiffé.Le masque de soudure supérieur est vert, tandis que le masque de soudure inférieur est également vert.Le PCB n'a pas de sérigraphie en haut ou en bas.

Le PCB a 18 composants, 27 pads au total et 59 vias.Il a 19 pastilles traversantes, 8 pastilles SMT supérieures et 0 pastilles SMT inférieures.Il dispose de 8 filets et un test électrique à 100% a été utilisé pour garantir la qualité et la fiabilité.

Si vous avez des questions techniques sur le PCB, veuillez contacter Ivy à sales10@bichengpcb.com.Faites confiance à la qualité et à la fiabilité de ce PCB nouvellement expédié pour vos besoins de projets électroniques.

Matériau PCB RO4003C : un guide complet pour les applications haute fréquence

Si vous travaillez sur un projet électronique haute fréquence, le choix du matériau PCB peut faire ou défaire ses performances et sa fiabilité.Parmi les matériaux les plus populaires pour de telles applications se trouve le matériau PCB RO4003C.Dans ce guide complet, nous allons nous plonger dans ce matériau, en explorant ses propriétés, ses avantages et ses applications.

Présentation du matériel PCB RO4003C

Le matériau PCB RO4003C est un matériau stratifié haute performance largement utilisé dans les applications haute fréquence.Il est fabriqué en tissu de verre tissé imprégné d'un système de résine thermodurcissable et renforcé avec une charge céramique.Cette combinaison unique de matériaux confère au matériau PCB RO4003C ses propriétés électriques et mécaniques exceptionnelles.

Propriétés du matériau PCB RO4003C

Le matériau PCB RO4003C possède une constante diélectrique de 3,38 ± 0,05 (processus) et 3,55 (conception), ce qui le rend idéal pour les applications haute fréquence qui nécessitent une faible perte de signal et une faible distorsion.Il a également un faible facteur de dissipation (tan,δ) de 0,0027 (10 GHz/23℃) et 0,0021 (2,5 GHz/23℃), garantissant une atténuation minimale du signal et une faible perte d'insertion.

Le matériau PCB RO4003C a une stabilité thermique impressionnante, avec un coefficient thermique de ε de +40 ppm/℃ (-50℃ à 150℃).Il a également une résistivité volumique élevée (1,7 x 1010 MΩ.cm) et une résistivité de surface (4,2 x 109 MΩ), garantissant une performance fiable même dans des environnements difficiles.

Avantages du matériau PCB RO4003C

Le matériau PCB RO4003C offre de nombreux avantages par rapport aux autres matériaux PCB pour les applications haute fréquence.Sa faible constante diélectrique et son faible facteur de dissipation garantissent une perte de signal et une distorsion minimales, tandis que son excellente stabilité thermique garantit des performances fiables même dans des environnements à haute température.De plus, le matériau PCB RO4003C est facile à usiner, percer et plaquer, ce qui en fait un matériau polyvalent pour une large gamme d'applications.

Applications du matériel PCB RO4003C

Le matériau PCB RO4003C est largement utilisé dans les applications haute fréquence telles que les communications sans fil, les radars automobiles, les communications par satellite et l'électronique militaire.Ses propriétés électriques et mécaniques exceptionnelles le rendent parfait pour les applications où l'intégrité et la fiabilité du signal sont essentielles.

Considérations de conception pour le matériau PCB RO4003C

Lors de la conception d'un circuit utilisant un matériau PCB RO4003C, il est crucial de prendre en compte les propriétés et les limites du matériau.Par exemple, sa faible constante diélectrique peut nécessiter des largeurs de trace plus larges et des tailles de vias plus grandes par rapport aux autres matériaux PCB.Il est également essentiel d'assurer une mise à la terre et un blindage appropriés pour minimiser les interférences électromagnétiques.

Fabrication du matériel PCB RO4003C

Le matériau PCB RO4003C peut être fabriqué à l'aide de processus de fabrication de PCB standard tels que le perçage, le routage et le placage.Cependant, sa forte teneur en céramique nécessite une attention particulière lors du traitement pour éviter le délaminage ou la fissuration.

Test et contrôle qualité du matériel PCB RO4003C

Pour garantir la qualité et la fiabilité du matériel PCB RO4003C, des procédures de test et de contrôle qualité rigoureuses sont nécessaires.Ceux-ci peuvent inclure des tests électriques, des tests thermiques et des tests mécaniques pour s'assurer que le matériau répond à ses spécifications et fonctionne comme prévu.

Comparaison avec d'autres matériaux PCB

Comparé à d'autres matériaux PCB tels que le FR-4 ou le polyimide, le matériau PCB RO4003C offre des performances électriques supérieures à hautes fréquences.Cependant, il peut avoir un coût plus élevé et une disponibilité plus limitée par rapport à d'autres matériaux.

Développements futurs du matériau PCB RO4003C

Alors que les applications haute fréquence continuent d'évoluer et de devenir plus exigeantes, le développement de matériaux PCB nouveaux et améliorés est en cours.L'un des domaines d'intérêt du matériau PCB RO4003C est le développement de versions plus fines et plus flexibles capables de répondre aux exigences des appareils électroniques de nouvelle génération.

En conclusion, le matériau PCB RO4003C est un matériau haute performance qui offre des propriétés électriques et mécaniques exceptionnelles pour les applications haute fréquence.Sa faible constante diélectrique, son faible facteur de dissipation et son excellente stabilité thermique en font un excellent choix pour les applications où l'intégrité et la fiabilité du signal sont essentielles.Lors de la conception de circuits utilisant le matériau PCB RO4003C, il est crucial de prendre en compte ses propriétés et ses limites uniques et d'assurer des tests et un contrôle qualité rigoureux pour garantir ses performances et sa fiabilité.
