Détails sur le produit:
|
| Mettre en évidence: | Blog PCB rigide multicouche,Blog PCB Polyimide,Carte PCB Tg170 FR-4 |
||
|---|---|---|---|
C'est quoi un PCB rigide-flex?
Un PCB rigide-flex est un type de circuit imprimé qui combine les caractéristiques des PCB rigides et flexibles.Il se compose d'une carte de circuit flexible intégrée à une ou plusieurs cartes de circuit rigidesLa partie flexible du PCB est constituée d'un matériau de substrat mince et flexible, tel que le polyimide, qui peut se plier et se tordre pour s'adapter à des espaces étroits ou pour se conformer à des formes complexes.
La partie rigide du PCB est constituée d'un matériau de carte de circuit imprimé plus traditionnel, tel que FR-4 ou un noyau métallique,qui fournit le support et la stabilité nécessaires pour les composants qui ne peuvent pas être montés directement sur le substrat souple.
Les PCB rigides et flexibles sont couramment utilisés dans des applications qui nécessitent à la fois flexibilité et durabilité, telles que l'aérospatiale, les dispositifs médicaux et l'électronique grand public.Ils peuvent réduire l'espace nécessaire à une carte de circuit imprimé et augmenter la fiabilité en éliminant le besoin de connecteurs et de câbles.
| Paramètres et feuille de données | |
| Taille du PCB flexible | 60.22 x 132,27 mm |
| Nombre de couches | 4 |
| Type de plaque | PCB rigide-flex |
| Épaisseur du panneau | 1.6 mm |
| Matériau du tableau | FR-4 1,6 mm / polyimide 25 μm |
| Fournisseur de matériaux de planche | Shengyi |
| Tg Valeur du matériau du carton | 60°C |
| Épaisseur de PTH Cu | ≥ 20 μm |
| Épaisseur de la couche intérieure | 35 μm |
| Épaisseur de surface Cu | 35 μm |
| Couleur du revêtement | Couche de couverture jaune / masque de soudure vert |
| Nombre de couvertures | 2 |
| Épaisseur du revêtement | 25 μm |
| Matériau de durcissement | Je ne veux pas |
| Épaisseur du solidifiant | N/A |
| Type d'encre à sérigraphie | Le secteur de l'électricité |
| Fournisseur de sérigraphie | Le TAIYO |
| La couleur du fil de soie | Blanc |
| Nombre de sérigraphes | 2 |
| Essai de décoloration de la couverture | Ne pas éplucher |
| Légende de l' adhérence | 3M 90°C Aucun décollement après Min. 3 fois d'essai |
| Finition de surface | Or par immersion |
| Épaisseur du nickel/or | Au: 0,03 μm ((min.); Ni 2-4 μm |
| RoHS requis | - Oui, oui. |
| Famille | Pour les véhicules à moteur |
| Essai de choc thermique | Passage, -25°C ± 125°C, 1000 cycles. |
| Stress thermique | Passage, 300 ± 5 °C, 10 secondes, 3 cycles, pas de délamination, pas de cloques. |
| Fonction | 100% de réussite au test électrique |
| Travail de fabrication | Conformité avec les normes IPC-A-600H et IPC-6013C de classe 2 |

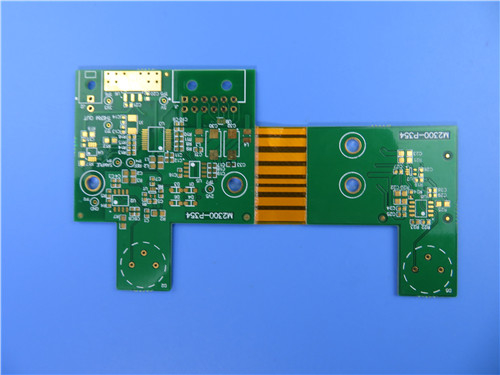

L'exemple de Bicheng
Le PCB est constitué d'un matériau Tg170 FR-4 et de Polyimide avec un procédé sans plomb, ce qui le rend écologique et adapté à diverses applications.ce qui le rend idéal pour les applications nécessitant une large gamme de températures de fonctionnement.
La configuration d'empilement du PCB est un PCB rigide-flexe à 4 couches avec un cuivre fini de 35um, un diélectrique FR-4 Tg170 et un noyau Polyimide sans adhésif.La pile a été optimisée pour assurer une qualité optimale du signal et réduire le bruit et le bruit croisé entre les composantsL'utilisation du polyimide dans le noyau du PCB offre une flexibilité, ce qui le rend approprié pour les applications nécessitant une flexion ou une flexion.
Les détails de construction du PCB ont été soigneusement sélectionnés pour assurer une performance et une fiabilité optimales.La trace minimale est de 7/8 mils.L'épaisseur de la planche finie est de 1,5 mm pour la partie rigide et de 0,25 mm pour la partie flexible,le rendant adapté aux applications nécessitant à la fois rigidité et souplesseLe poids du Cu fini est de 1 oz (1,4 mil) pour toutes les couches, et l'épaisseur du placage est de 1 mil.
La finition de surface du PCB est ENIG (Electroless Nickel and Immersion Gold), offrant une excellente soudabilité et une surface plane pour le montage des composants.Le PCB a subi des tests électriques à 100% pour assurer sa qualité et sa fiabilité.
L'impédance n'est pas requise pour ce projet, avec une tolérance de +/- 10%. Le PCB comporte un total de 66 composants et 152 plaquettes, avec 18 plaquettes à travers le trou, 64 plaquettes SMT supérieures et 70 plaquettes SMT inférieures.Il y a 87 voies et 26 filets.Un pochoir en pâte de soudure est fourni pour le côté supérieur, et trois marques fiduciaires sont fournies sur les bandes d'outillage.
Le type d'artwork fourni pour ce PCB est le Gerber RS-274-X.
En conclusion, le PCB rigide-flex présenté dans cet article offre une solution de haute performance pour l'électronique moderne.Son utilisation de Tg170 FR-4 et de Polyimide avec un procédé sans plomb et une plage de température de -40°C à +85°C assure des performances optimales et une écologieSa configuration et ses détails de construction sont soigneusement sélectionnés pour assurer une qualité optimale du signal, réduire le bruit et le bruit croisé, et fournir à la fois rigidité et flexibilité.Le PCB a subi des tests électriques à 100% pour assurer sa qualité et sa fiabilité.
