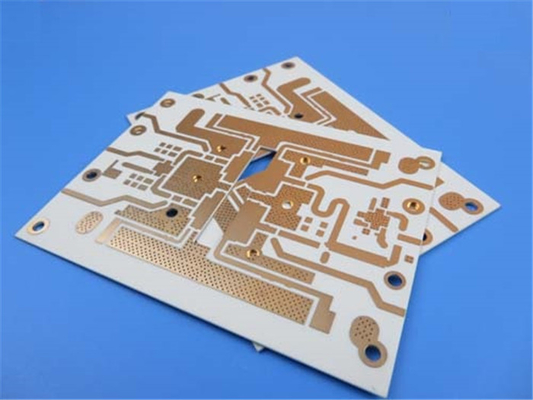

Carte PCB de Rogers 32mil RO4003C L'ENIG par l'intermédiaire de rempli par la résine et de couvrir

Nous sommes ravis de vous présenter notre dernière livraison, une carte de circuit imprimé (PCB) exceptionnelle fournie méticuleusement pour répondre aux besoins des applications électroniques modernes.Fabriqué avec précision et fiabilité à l'espritNous allons plonger dans les détails clés de ce PCB remarquable.

Matériau de PCB et empilement:
Ce PCB est construit avec des stratifiés céramiques d'hydrocarbures RO4003C, réputés pour leurs propriétés électriques et leur stabilité supérieures.alignement avec les normes et réglementations environnementalesLe PCB est conçu pour fonctionner sans faille dans une plage de température de -40°C à +85°C, ce qui le rend adapté à un large éventail de conditions environnementales.

Détails de construction:
Le PCB est doté d'une conception rigide à deux couches avec une épaisseur de cuivre finie de 35um, assurant une excellente conductivité électrique.assurer une isolation fiable et une intégrité exceptionnelle du signalLa deuxième couche possède également une épaisseur de cuivre finie de 35um pour maintenir des performances constantes.

Les dimensions du PCB mesurent 139mm x 100mm (6PCS), et nous assurons une haute précision avec un niveau de précision de +/- 0,15mm.Vous pouvez obtenir des circuits complexes et précis avec une trace minimale de 4/4 mils.La taille minimale du trou de 0,5 mm permet la compatibilité avec un large éventail de composants.

Pour assurer la durabilité et la stabilité, son épaisseur de carte finie de 0,9 mm. Le PCB dispose d'un poids de cuivre de 1 oz (1,4 mil) à travers toutes les couches pour optimiser la conductivité.Pour les connexions électriques fiablesLa finition de la surface est l'or immersion au nickel sans électro (ENIG), qui offre une soudabilité et une résistance à la corrosion exceptionnelles.

Le PCB ne nécessite pas de sérigraphie supérieure et inférieure et de masque de soudure, ce qui donne une apparence propre et minimaliste.Garantir la fonctionnalité et la fiabilitéEn outre, les voies de 0,5 mm sont remplies de résine et recouvertes selon les normes IPC-4761 de type VII pour améliorer l'intégrité structurelle.

Statistiques sur les PCB:
Le PCB peut accueillir 97 composants et fournit un total de 130 plaquettes pour une fixation sécurisée des composants.La configuration ne comprend pas les plaquettes SMT inférieuresAvec 151 voies, des connexions électriques transparentes sont réalisées, soutenant 17 réseaux uniques pour un routage efficace du signal.

Format des illustrations et norme acceptée:
Nous acceptons le format Gerber RS-274-X, assurant la compatibilité avec le logiciel de conception de PCB standard de l'industrie.garantir une production de haute qualité et une fiabilité.

Zone de service:
Nos services sont disponibles dans le monde entier, permettant aux clients de n'importe quel coin du globe d'accéder à nos produits et à notre support exceptionnels.

Les coordonnées:
Pour toute question technique ou pour plus de détails, veuillez contacter Ivy à l'adresse sales10@bichengpcb.com.Nous nous engageons à fournir un service client exceptionnel et un soutien technique adapté à vos besoins spécifiques..

La révolution des PCB hautes performances avec les stratifiés céramiques hydrocarburés RO4003C

Introduction:
Dans le paysage en évolution rapide des applications électroniques, la demande de circuits imprimés haute performance (PCB) continue d'augmenter.Les stratifiés en céramique d'hydrocarbures RO4003C sont devenus un matériau de PCB révolutionnaireDans cet article, nous allons approfondir les caractéristiques, les avantages et les applications du RO4003C,L'objectif de cette étude est d'éclairer son potentiel de révolution dans le monde des PCB..

Avantages et caractéristiques de la norme RO4003C pour les PCB à haute performance:
Les stratifiés céramiques hydrocarbures RO4003C offrent une multitude d'avantages qui en font un choix idéal pour les PCB haute performance.05Le coefficient de dissipation (tan, δ) est de 0,0027 à 10 GHz/23°C et de 0,0021 à 2.5 GHz/23°C améliore encore ses performances dans les applications à haute fréquence.

Considérations thermiques: coefficient d'expansion thermique et stabilité dimensionnelle:
RO4003C présente une excellente stabilité thermique avec un coefficient thermique ε de +40 ppm/°C dans la plage de -50°C à 150°C.Cela garantit que le PCB maintient son intégrité structurelle et ses propriétés électriques dans une large plage de températuresEn outre, sa stabilité dimensionnelle inférieure à 0,3 mm/m (mil/pouce) après gravure + E2/150°C garantit des performances fiables même dans des environnements thermiques exigeants.

Propriétés électriques de RO4003C: constante diélectrique et facteur de dissipation:
La constante diélectrique (ε) de RO4003C, mesurée à l'aide de l'IPC-TM-650 2.5.5.5 procédé Stripline serré, est de 3,38±0.05Cette constante diélectrique réduite assure une perte de signal minimale et un excellent contrôle de l'impédance, ce qui rend le RO4003C adapté aux applications numériques et RF à grande vitesse.δ) de RO4003C, mesurée à 10 GHz/23°C et 2,5 GHz/23°C, est de 0,0027 et 0.0021Ces faibles valeurs indiquent une faible atténuation du signal et une transmission de puissance efficace.

Assurer l'intégrité du signal: résistance électrique et résistivité de surface de RO4003C:
RO4003C possède une résistance électrique impressionnante, avec une valeur de 31,2 (780) Kv/mm (v/mil) à une épaisseur de 0,51 mm (0,020").Cette résistance électrique élevée permet à RO4003C de résister à des tensions élevées et d'éviter les pannes électriquesEn outre, la résistivité de surface de RO4003C est de 4,2 x 10^9 MΩ, assurant une isolation efficace et minimisant les courants de fuite.

Résistance mécanique: module de traction et analyse de la résistance du RO4003C:

RO4003C présente une résistance mécanique remarquable, avec un module de traction de 19 650 MPa (2 850 ksi) dans la direction X et de 19 450 MPa (2 821 ksi) dans la direction Y. Sa résistance à la traction est de 139 MPa (20.2 ksi) dans la direction X et 100 MPa (14,5 ksi) dans la direction Y.Ces propriétés rendent RO4003C très résistant à la déformation et assurent l'intégrité structurelle des PCB même dans des conditions difficiles.

Applications de la norme RO4003C dans diverses industries:
La polyvalence du RO4003C ouvre une large gamme d'applications dans divers secteurs.Il s'agit d'un excellent choix pour les télécommunications.RO4003C peut être utilisé dans les circuits PCB à haute fréquence, les circuits à micro-ondes, les amplificateurs de puissance, les antennes et les systèmes radar, entre autres.

Durabilité et compatibilité sans plomb du RO4003C:
Alors que l'industrie évolue vers des pratiques plus durables, le RO4003C se démarque comme un choix respectueux de l'environnement.assurer le respect des réglementations et réduire l'impact environnemental de la fabrication de PCBEn choisissant RO4003C, les entreprises peuvent contribuer à un avenir plus vert et répondre aux exigences des clients respectueux de l'environnement.

Performance à haute fréquence: RO4003C pour les applications dans la plage GHz:
Les propriétés électriques exceptionnelles du RO4003C et sa faible tangente de perte le rendent particulièrement adapté aux applications à haute fréquence dans la gamme de GHz.55 (mesurée à l'aide de la méthode de la longueur de phase différentielle), RO4003C fournit un contrôle d'impédance précis et minimise les distorsions du signal.Il permet la conception et la fabrication de circuits RF et micro-ondes haute performance fonctionnant dans la gamme de fréquences GHz.

Gestion thermique avec RO4003C: Conductivité thermique et efficacité de refroidissement:
Une gestion thermique efficace est cruciale pour les appareils électroniques, en particulier ceux qui fonctionnent à des niveaux de puissance élevés.Cette haute conductivité thermique facilite une dissipation de chaleur efficaceL'efficacité de refroidissement supérieure du RO4003C en fait un excellent choix pour les amplificateurs de puissance, les modules RF à haute puissance, les modules de refroidissement à haute fréquence et les modules de refroidissement à haute fréquence.et autres applications sensibles à la chaleur.

Conclusion:
Les stratifiés céramiques hydrocarbures RO4003C offrent une myriade de caractéristiques et d'avantages qui en font un choix privilégié pour les PCB haute performance.une excellente stabilité thermique, et une résistance mécanique impressionnante, RO4003C permet la conception et la fabrication de systèmes électroniques fiables et efficaces.Sa compatibilité avec les procédés sans plomb et les aspects de durabilité renforcent encore son attraitQu'il s'agisse des télécommunications, de l'aérospatiale, de l'automobile ou d'autres industries,RO4003C permet aux ingénieurs et aux concepteurs de repousser les limites de l'innovation et d'atteindre des performances sans précédent dans leurs applications de PCB.
