Détails sur le produit:
|
| Mettre en évidence: | 2 couches de PCB sans masque de soudure,Carte PCB rigide de 2 couches,Les produits doivent être présentés dans un emballage de qualité supérieure. |
||
|---|---|---|---|

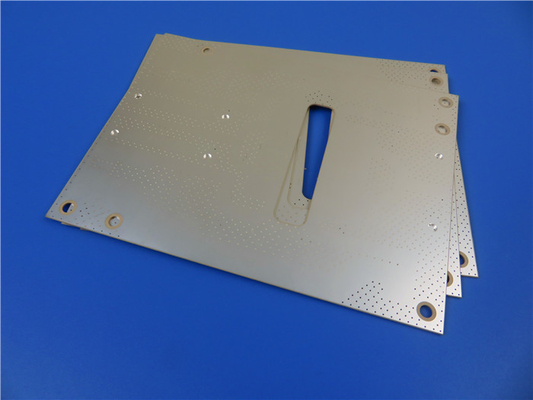

Découvrez des performances et une fiabilité exceptionnelles avec notre PCB rigide à 2 couches, équipé du PTFE Rogers AD250 et du matériau composite rempli de céramique.Conçu pour répondre aux normes les plus élevées, ce PCB offre des propriétés électriques et une résistance à la température supérieures, ce qui en fait un choix idéal pour un large éventail d'applications.
Principales caractéristiques:
Matériau du PCB:
Rogers AD250 PTFE et composite rempli de céramique avec une constante diélectrique de 2,5 à 10 GHz/23°C.
Facteur de dissipation extrêmement faible de 0,0014 à 10 GHz/23°C.
Stabilité thermique exceptionnelle avec un Td supérieur à 500 °C.
Fonctionnement fiable à des températures allant de -40°C à +85°C.
Le stockage:
Conception de circuits imprimés rigides à deux couches pour une transmission efficace du signal.
Couche de cuivre 1 d'une épaisseur de 35 μm.
Substrate Rogers AD250 d'une épaisseur de 1,524 mm.
Couche de cuivre 2 d'une épaisseur de 35 μm.
Détails de construction:
Dimensions du panneau: 124,05 mm x 60,61 mm, disponible en 5 PCS et 3 types.
Trace/Espace minimum: 4,5/5 mils pour des circuits précis.
Taille minimale du trou: 0,35 mm pour une intégration polyvalente des composants.
Pas de voies aveugles pour un montage simplifié.
L'épaisseur de la planche finie est de 1,6 mm pour plus de durabilité.
Couches extérieures avec un poids de Cu fini de 1 oz (1,4 ml).
Par une épaisseur de revêtement de 20 μm pour des connexions fiables.
Finition de surface en étain par immersion pour une meilleure soudabilité.
Masque de soudage vert pour une protection supplémentaire.
Pas de masque de soudage pour plus de souplesse.
Test électrique effectué à 100% avant expédition pour des performances optimales.
Statistiques sur les PCB:
Composants: 106 pour une fonctionnalité complète.
Total de plaquettes: 186 pour le placement de composants polyvalents.
- 144 pour des connexions fiables.
Les plaquettes SMT supérieures: 32 pour les composants montés en surface.
Les plaquettes SMT inférieures: 10 pour les composants montés en surface.
Vias: 177 pour un routage efficace du signal.
Réseaux: 14 pour une connectivité transparente.
Format des illustrations: Gerber RS-274-X pour une compatibilité et une facilité d'utilisation.
Norme acceptée: conforme à la classe IPC-2 pour une qualité de pointe.
Disponibilité: Notre PCB est disponible dans le monde entier, ce qui garantit l'accessibilité pour les clients du monde entier.
| Matériau du PCB: | Composites tissés en fibre de verre/céramique remplis à base de PTFE |
| Nom: | AD250C |
| Constante diélectrique: | 2.50 (10 GHz) |
| Facteur de dissipation | 0.0013 (10 GHz) |
| Nombre de couches: | PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: | 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur diélectrique | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | L'or par immersion (ENIG), le HASL, l'argent par immersion, l'étain par immersion, l'OSP, l'ENEPIG, le cuivre nu, l'or pur plaqué, etc. |
| PIM (30mil/60mil) | -159/-163 -Qu'est-ce qui est arrivé? | dBc | Tons balayés réfléchis de 43 dBm à 1900 MHz, S1/S1 | Rogers Intérieur 50 ohms | |
| Constante diélectrique (processus) | 2.52 | - | 23°C @ 50% de HRC | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 (IPC TM-650 2.)5.5.3) |
| Constante diélectrique (conception) | 2.50 | - | C-24/23/50 Le gouvernement fédéral | 10 GHz | Longueur de phase différentielle de microstrip |
| Facteur de dissipation (processus) | 0.0013 | - | 23°C @ 50% de HRC | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Coefficient thermique de la constante diélectrique | -117 | en ppm/oC | 0°C à 100°C | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Résistance au volume | 4.8 x 108 | Pour les produits: | C-96/35/90 Le gouvernement fédéral | - | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Résistance de surface | 4.1 x 107 | Je vous en prie. | C-96/35/90 Le gouvernement fédéral | - | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Resistance électrique (résistance diélectrique) | 979 | V/mil | - | - | IPC TM-650 2. Les produits de base sont les suivants:5.6.2 |
| Décomposition diélectrique | > 40 | KV | D-48/50 | Direction X/Y | IPC TM-650 2. Les produits de base sont les suivants:5.6 |
| Propriétés thermiques | |||||
| Température de décomposition (T)d) | > 500 | ̊C | 2 heures @ 105 ̊C | 5% de perte de poids | IPC TM-650 2. Les produits de base sont les suivants:3.40 |
| Coefficient de dilatation thermique - x | 47 | ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Coefficient de dilatation thermique - y | 29 | ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Coefficient de dilatation thermique - z | 196 | ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Conductivité thermique | 0.33 | Pour les appareils électroniques | - | direction z | Pour les appareils de traitement de l'air |
| Il est temps de délaminer | > 60 | minutes | tel que reçu | 288 ̊C | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| Propriétés mécaniques | |||||
| Résistance à la peeling du cuivre après stress thermique | 2.6 Le secteur privé |
N/mm (lb/in) | 10s @ 288 ̊C | feuille de 35 μm | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| Résistance à la flexion (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la traction (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% de RH | - | Pour l'utilisation dans les appareils électroménagers |
| Module flexible (MD/CMD) | 885/778 (6.102/5.364) | MPa (ksi) | 25°C ± 3°C | - | Métode d'essai IPC-TM-650 2.4.4 |
| Stabilité dimensionnelle (MD/CMD) | 0.02/0. Je vous en prie.06 | en mils/pouce | après la gravure + cuisson | - | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39a |
| Propriétés physiques | |||||
| Intégrabilité | V-0 | - | - | - | L'utilisation de l'équipement |
| Absorption de l'humidité | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2. Les produits de base sont les suivants:6.2.1 |
| Densité | 2.28 | g/cm3 | C-24/23/50 Le gouvernement fédéral | - | Pour les appareils à commande numérique |
| Capacité thermique spécifique | 0.813 | J/g°K | 2 heures à 105 °C | - | Pour l'utilisation dans les machines à coudre |
Introduction du PCB composite rempli de PTFE et de céramique AD250
Notre PCB composite rempli de PTFE et de céramique AD250 établit une nouvelle norme de performance et de fiabilité, révolutionnant le monde de la technologie des circuits imprimés.Avec ses caractéristiques avancées et son design de pointe, ce PCB est conçu pour répondre aux exigences les plus exigeantes de diverses applications.
Performance électrique inégalée:
Avec une constante diélectrique de 2,52 à 10 GHz et 23°C, le PCB AD250 présente un ensemble impressionnant de propriétés électriques, assurant une intégrité et une transmission optimales du signal.il maintient des performances stables même dans les applications à haute fréquenceLes tonalités réfléchies à 1900 MHz présentent une notoriété PIM remarquable de -159 dBc (30 mil/60 mil), indiquant une excellente clarté du signal et une interférence minimale.La planche démontre une résistance électrique supérieure, avec une tension de rupture diélectrique supérieure à 40 kV.
Stabilité thermique et fiabilité:
Conçu pour résister à des températures extrêmes, le PCB AD250 possède des propriétés thermiques exceptionnelles.assurant une durabilité exceptionnelle même dans des environnements exigeantsLe coefficient de dilatation thermique reste dans des limites acceptables, avec des valeurs de 47 ppm/°C (axe x), 29 ppm/°C (axe y) et 196 ppm/°C (axe z) sur une plage de température de -55°C à 288°C.En plus, le PCB présente une conductivité thermique de 0,33 W/mK dans la direction de l'axe z, ce qui facilite une dissipation de chaleur efficace.
Résistance mécanique fiable:
Le PCB AD250 excelle en termes de performances mécaniques, de robustesse et de stabilité.il résiste aux forces de flexion et maintient l'intégrité structurelleLe PCB présente une résistance à la traction impressionnante, avec des valeurs de 6,0 MPa (MD) et 5,6 MPa (CMD), assurant une résistance aux forces de traction.le module de flexibilité de 885 MPa (MD) et 778 MPa (CMD) améliore encore la stabilité mécanique de la carte.
Stabilité dimensionnelle exceptionnelle:
Le maintien des dimensions précises est crucial pour des performances optimales des circuits imprimés.Après les procédés de gravure et de cuisson, il maintient la stabilité dimensionnelle avec seulement 0,02 mils / pouce (MD) et 0,06 mils / pouce (CMD) de changement, assurant un circuit cohérent et précis.
Résistant au feu et à l'humidité:
Le PCB AD250 respecte le taux d'inflammabilité V-0, ce qui le rend très résistant à la combustion et contribue à la sécurité globale.la planche démontre une excellente résistance aux problèmes liés à l'humidité, assurant un fonctionnement fiable même dans des environnements humides.
Qualité et compatibilité:
Conforme aux normes IPC-Classe-2, le PCB AD250 garantit une fabrication de haute qualité et le respect des normes de l'industrie.fournir une compatibilité et une facilité d'utilisationAvant expédition, chaque carte est soumise à un test électrique rigoureux à 100%, garantissant une fonctionnalité et une fiabilité optimales.
Disponibilité mondiale et soutien:
Notre PCB AD250 est disponible dans le monde entier, permettant aux clients de différentes régions de bénéficier de ses caractéristiques exceptionnelles.Elle est dirigée par Ivy au sales10@bichengpcb.com, est prêt à fournir un soutien complet et à répondre à vos besoins spécifiques.
En conclusion, le PCB composite rempli de PTFE et de céramique AD250 établit une nouvelle référence en matière de performances, de fiabilité et de stabilité thermique.,Confiance dans le PCB AD250 pour fournir des performances inégalées et assurer le succès de votre prochain projet électronique.
